Came ZL80 [8/20] Электрические подключения
![Came ZL80 [8/20] Электрические подключения](/views2/1777510/page8/bg8.png)
DIR
DOC
DIR
DOC
ACCESS CONTROL
#!.#%,,)!54/-!4)#)#!.#%,,)!54/-!4)#)
DIR
DOC
TSP00
LT001
Стр.
8
8 - Код руководства:
319T98RU
319T98RU вер
2.0
2.0 11/2012 © CAME cancelli automatici s.p.a. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

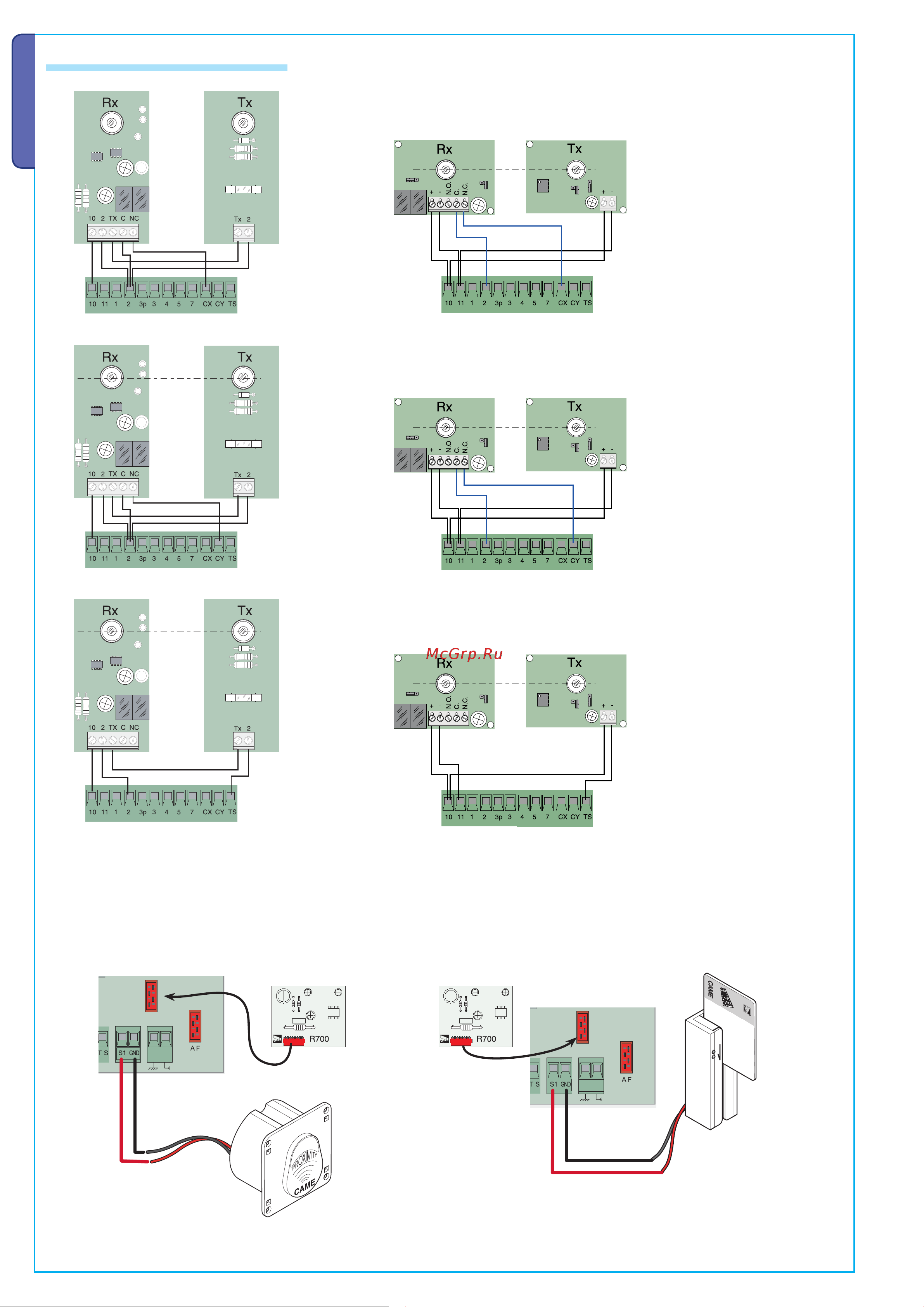

(2-CX) Подключение фотоэлементов DOC и DIR
(2-CY) Подключение фотоэлементов DOC и DIR
ТЕСТ работоспособности фотоэлементов DOC и DIR
(S1-GND) подключение считывателей TSP00 (проксимити-считыватель) и LT001 (магнитный считыватель)
Примечание: для распознавания считывателей блоком управления необходимо подключить к нему соответствующий декодер
(R700).
Красный
Черный
Красный
Черный
6.2 Электрические подключения
