Came ZT5 [10/20] Устройства управления
![Came ZT5 [10/20] Устройства управления](/views2/1777513/page10/bga.png)
1
2
P
45
7
#8 #9
ESC ENTER
><
PROGRAMMING FUNCTION
S1 GND
43
AF
AF
R700
R700
RSE
R
S
T
RSTU VW
RED
WHITE
BLU
400
230
COMM.
V
E
W
U
E1
EX
ACCESSORIES 1A
CONTROL BOARD 1A
C
T
T
C
24
T
A
0
WA
RNING!
ZT5
CONTROL BOARD
CONTRAST
- DISPLAY +
1 2 3 4 5 6 7 8 9 10 11 12
05 06 07 08 09 V1 V2 V3 V4 V5
ESC ENTER
><
PROGRAMMING FUNCTION
S1 GND
43
AF
AF
R700
R700
RSE
R
S
T
RSTU VW
RED
WHITE
BLU
400
230
COMM.
V
E
W
U
E
1
E
X
ACCESSORIES 1A
CONTROL BOARD 1A
CT
T
C
24
T
A
0
WARNIN
G!
ZT5
CONTROL BOARD
CONTRAST
- DISPLAY +
1 2 3 4 5 6 7 8 9 10 11 12
05 06 07 08 09 V1 V2 V3 V4 V5
CANCELLI AUTOMATICI
R700
CANCELLI AUTOMATICI
R700
ACCESS CONTROL
CA
M
E
Стр.
10
10 -
Код руководства:
319T75
319T75 вер.
2.5
2.5 11/2012
© CAME Cancelli Automatici S.p.A. — Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления
.
РУССКИЙ

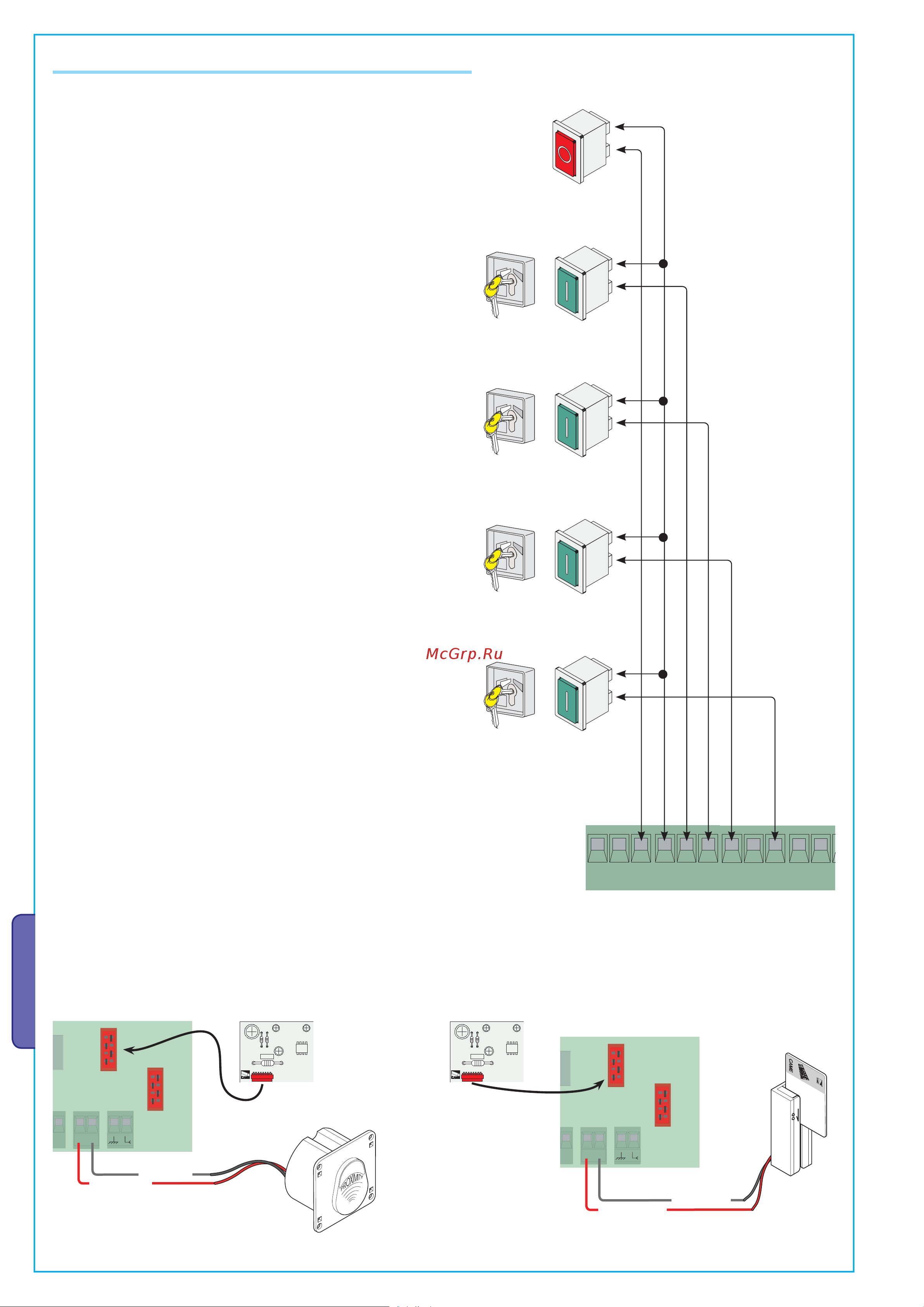

Устройства управления
Кнопка "Стоп" (Н.З. контакты)
Кнопка остановки движения ворот, исключающая цикл ав-
томатического закрывания; для возобновления движения
необходимо нажать соответствующую кнопку управления или
брелока-передатчика.
Ключ-выключатель и/или кнопка открывания (Н.О. контакты)
Команда "Открыть ворота".
Ключ-выключатель и/или кнопка пошагового управления (Н.О.
контакты)
Команды открывания и закрывания; при нажатии кнопки
или использовании ключа-выключателя автоматика меняет
направление движения или останавливается.
Ключ-выключатель и/или кнопка частичного открывания (Н.О.
контакты)
Частичное открывание. Время регулируется посредством
AP.PARZ.
Ключ-выключатель и/или кнопка закрывания (Н.О. контакты)
Команда "Закрыть ворота".
(S1-GND) подключение считывателей TSP00 (для проксимити-карт) и LT001 (для магнитных карт)
Важное примечание: подключите плату декодера (R700) для распознания сигналов считывателей платой блока управ-
ления.
Черный
Красный
Красный
