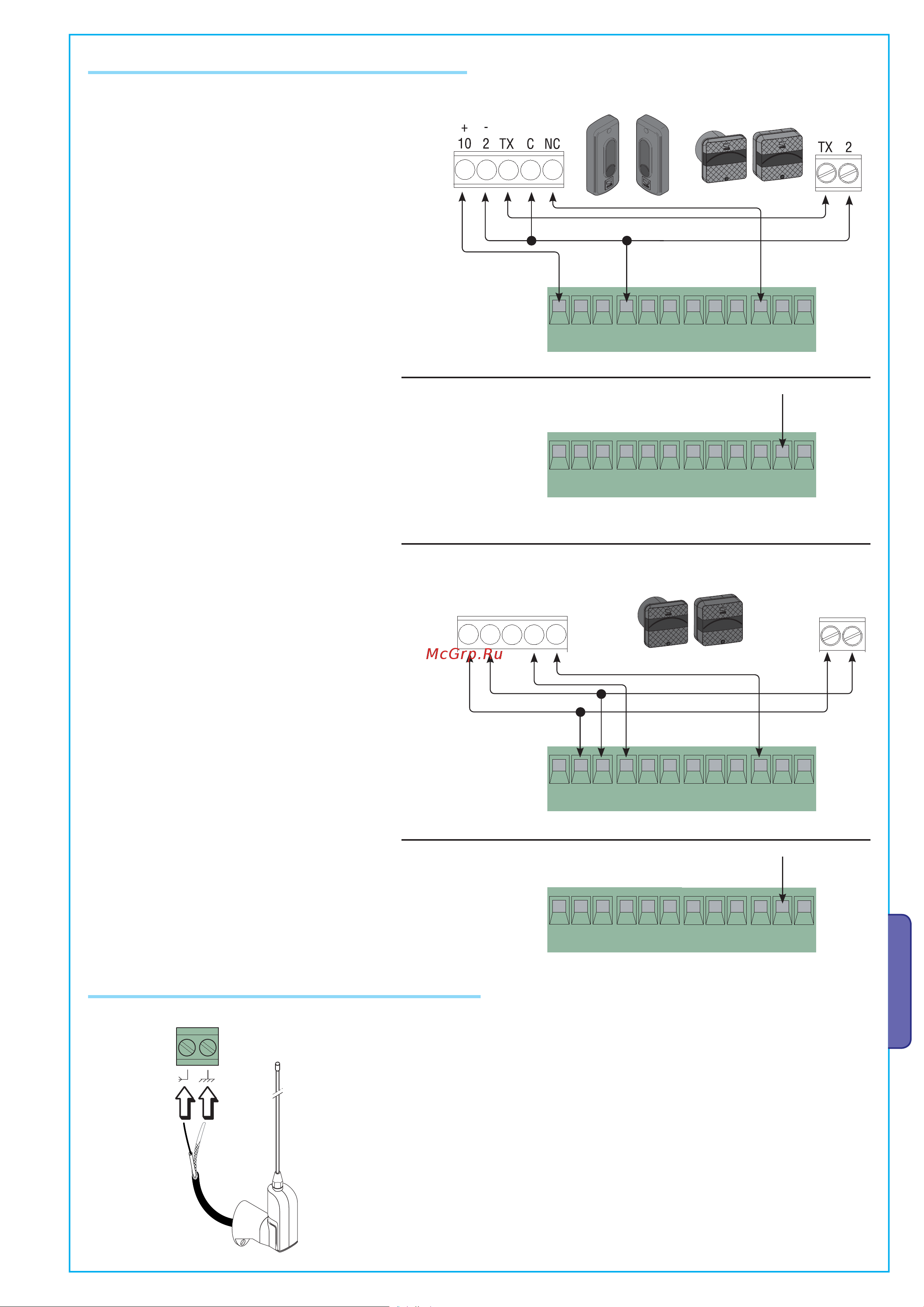

Устройства безопасности
CX = Функция "Открывание в режиме закрыва-
ния" (Н.З. контакты)
Вход для подключения устройств безопасности, на-
пример, фотоэлементов, чувствительных профилей
и других устройств, соответствующих требованиям
норматива EN 12978. Размыкание контакта во время
закрывания ворот приводит к изменению направле-
ния движения до полного открывания.
CX = Функция "Открывание в режиме закрывания"
(Н.З. контакты)
CY = Функция "Закрывание в режиме открывания" (Н.З.
контакты)
Вход для подключения устройств безопасности, напри-
мер, фотоэлементов, чувствительных профилей и других
устройств, соответствующих требованиям норматива EN
12978. Размыкание контакта во время открывания ворот
приводит к изменению направления движения до полного
закрывания.
CY = Функция "Закрывание в режиме открывания" (Н.З.
контакты)
Подключите антенну кабелем RG58
