Came ZT5 [4/20] Монтаж
![Came ZT5 [4/20] Монтаж](/views2/1777513/page4/bg4.png)
#!-%
#!-%
1
2
4 3
Стр.
4
4 -
Код руководства:
319T75
319T75 вер.
2.5
2.5 11/2012
© CAME Cancelli Automatici S.p.A. — Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления
.
РУССКИЙ

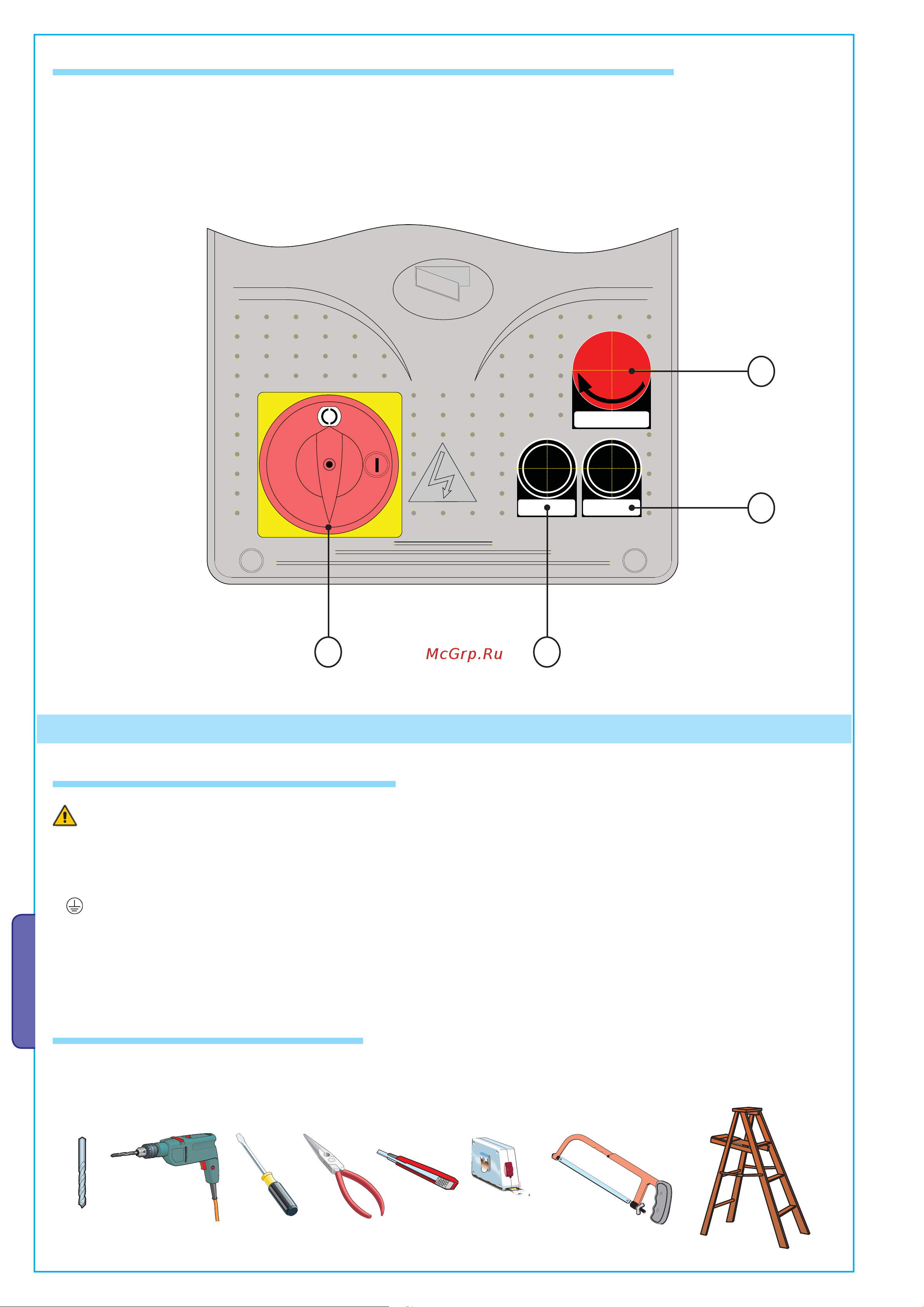

4.2 Основные компоненты кнопочной панели корпуса ZT5C
1. Кнопка "СТОП"
2. Кнопка "ЗАКРЫТЬ"
3. Кнопка "ОТКРЫТЬ"
4. Аварийная кнопка
Перед тем как приступить к монтажным работам, выполните следующее:
• Убедитесь в том, что блок управления будет установлен в месте, защищенном от внешних воздействий, и закреплен
на твердой и ровной поверхности. Проверьте также, чтобы были подготовлены подходящие крепежные элементы.
• Предусмотрите устройство отключения электропитания с расстоянием между контактами не менее 3 мм.
•
Убедитесь в том, что между соединениями и другими токопроводящими частями предусмотрена дополнительная
изоляция.
• Приготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
Перед началом монтажных работ следует убедиться в наличии всех необходимых инструментов и материалов, кото-
рые позволят произвести установку оборудования в полном соответствии с действующими нормами безопасности. На
рисунке представлен минимальный набор инструментов, необходимых для проведения монтажных работ.
5. Монтаж
5.1 Предварительные проверки
5.2 Инструменты и материалы
Содержание
- Zt5 zt5c 1
- Назначение 2
- Назначение и ограничения по применению 2
- Нормы и стандарты 2
- Ограничения по применению 2
- Описание 2
- Русский 2
- Условные обозначения 2
- Zt5 zt5 3
- Габаритные размеры 3
- Основные компоненты блока управления zt5 zt5c 3
- Русский 3
- Инструменты и материалы 4
- Монтаж 4
- Основные компоненты кнопочной панели корпуса zt5c 4
- Предварительные проверки 4
- Русский 4
- Монтаж корпуса 5
- Русский 5
- Привод и энкодер 6
- Русский 6
- Тип и сечение кабелей 6
- Электрические подключения 6
- Подключение к пк опция 7
- Русский 7
- Электропитание 7
- Русский 8
- Устройства сигнализации и освещения 8
- Антенна 9
- Русский 9
- Устройства безопасности 9
- Русский 10
- Устройства управления 10
- Навигационное меню 11
- Описание команд на дисплее 11
- Программирование 11
- Lang selec 12
- Нажмите и удерживайте клавишу ввод enter не менее 1 секунды 12
- Русский 12
- Структура меню 12
- Только отображение 12
- Lang select 13
- Авт закрывание включение или отключение функции автоматического закрывания 13
- Автоматическое закрывание после команды частичное открывание время автоматического закрывания после команды частичное открывание регулируется в диапазоне от 1 до 120 с 13
- Время авт закрывания время автоматического закрывания после команды открыть регулируется в диапазоне от 1 до 120 с 13
- Время работы время работы привода в режиме открывания или закрывания может составлять от 10 до 120 секунд 13
- Время работы лампы доп осв время работы лампы дополнительного освещения устанавливается в диапазоне от 1 до 120 с 13
- Выбор языка необходимо выбрать язык из списка доступных 13
- Команда 2 7 функция контактов 2 7 позволяет выбрать последовательный или пошаговый режим управления 13
- Предвар вкл сигнальной лампы время предварительного включения сигнальной лампы устанавливается в диапазо не от 1 до 5 с 13
- Предварительное включение сигнальной лампы включает или отключает функцию предварительного включения сигнальной лампы 13
- Пункты меню 13
- Русский 13
- Таймер 13
- Функции 13
- Язык 13
- Вход cx выбор режима работы контакта сх контактный вход безопасности н з с возможностью присвоить следую щие функции c1 открывание в режиме закрывания c2 закрывание в режиме открывания c3 частичный стоп c4 остановка при обнаружении препятствия c6 открывание в режиме закрывания для чувствительных профилей 14
- Вход cy выбор режима работы контакта cy контактный вход безопасности н з с возможностью присвоить следую щие функции c1 открывание в режиме закрывания c2 закрывание в режиме открывания c3 частичный стоп c4 остановка при обнаружении препятствия c6 открывание в режиме закрывания для чувствительных профилей 14
- Выход лампы выход для подключения сигнальной лампы 230 в можно выбрать один из двух режимов работы цикла сигнальная лампа работает до тех пор пока ворота не закрываются движения сигнальная лампа работает только во время движения ворот 14
- Дожим при закрывании дожим при закрывании для облегчения закрывания ворот функция используется при уста новке ворот на неровном дорожном покрытии 14
- Лампа индикатор открыто позволяет выбрать работу лампы индикатора ворота индикатора 14
- Обнаружение препятствия при обнаружении препятствия движение ворот приостанавливается до полного устранения препятствия 14
- Присутствие оператора включает или отключает функцию присутствие оператора 14
- Присутствие оператора при закрывании включает или отключает функцию присутствие оператора при закрывании 14
- Русский 14
- Стоп активирует или отключает функцию стоп 14
- Тест устройств безопасности проверяет работоспособность устройств безопасности и выбирает контакты для их подключения 14
- Информация 15
- Калибровки 15
- Радиоуправление пользователи 15
- Русский 15
- P to ch memo подождите установите конечн точку закрывания 16
- Для завершения нажмите enter 16
- К а л и б р о в ка движения полностью от кройте ворота 16
- Калибровка движения 16
- Н а пра в ление движения 16
- Переместите 6 раз по направлению 16
- Полностью за кройте ворота выберите направле ние открывания 16
- Регулировка ок исходное положение 16
- Русский 16
- Установите конечн точку открывания 16
- Установите конечн точку открывания калибровка ок подождите 16
- Programming function 18
- T75 319t7 18
- Изменение настроек пользователей функций пользователей 18
- Изменение приветственного сообщения 18
- Изменить на изменить на стройки пользо 18
- Приветственное сообщение www came it 18
- Присв функция функция пользо вателя 18
- Присв функция частичн открыва ние 18
- Came cancelli automatici s p a имеет сертификат системы защиты окружающей среды uni en iso 14001 гаранти рующий экологическую безопасность на ее заводах мы просим чтобы вы продолжали защищать окружающую среду саме считает одним из фундаментальных пунктов стра тегии рыночных отношений выполнение этих кратких руководящих принципов 19
- Декларация 19
- Декларация о соответствии 19
- Русский 19
- Утилизация 19
- Утилизация изделия наши продукты изготовлены с использованием различных материалов большинство из них алюминий пластмасса железо электрические кабели можно считать твердым отходом они могут быть переработаны специализированными компаниями другие компоненты электрические монтажные платы элементы питания дистанционного управления и т д могут содер жать опасные отходы они должны передаваться компаниям имеющим лицензию на их переработку в соответствии с действующим законодательством местности не загрязняйте окружающую среду 19
- Утилизация упаковки упаковочные компоненты картон пластмасса и т д твердые отходы утилизируемые без каких либо специфических трудностей необходимо просто разделить их так чтобы они могли быть переработаны утилизацию необходимо проводить в соответствии с действующим законодательством местности в которой производилась эксплуатация изделия не загрязняйте окружающую среду 19
- Www came com www came com 20
