+E
-
Стр.
6
6 -
Код руководства:
319T75
319T75 вер.
2.5
2.5 11/2012
© CAME Cancelli Automatici S.p.A. — Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления
.
РУССКИЙ
Важное примечание: если длина кабеля отличается от приведенной в таблице, то необходимо определить его надлежащее
сечение исходя из фактической потребляемой мощности устройства в соответствии с указаниями стандарта CEI EN
60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице
должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении
устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической документацией на
соответствующее изделие.
Подключения Тип кабеля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Сетевое электропитание ~230/400 В трехфазного тока
FROR CEI
20-22
CEI EN
50267-2-1
4G x 1,5 мм
2
4G x 2,5 мм
2
4G x 4 мм
2
Сетевое электропитание, ~230 В двухфазного тока 3G x 1,5 мм
2
3G x 2,5 мм
2
3G x 4 мм
2
Приводы ~230/400 В, 2Ф/3Ф 4G x 1 мм
2
4G x 1,5 мм
2
4G x 2,5 мм
2
Приводы, 24 В 2 x 1 мм
2
2 x 1,5 мм
2
2 x 2,5 мм
2
Сигнальная лампа ~230 В 2 x 0,5 мм
2
2 x 1 мм
2
2 x 1,5 мм
2
Сигнальная лампа 24 В 2 x 0,5 мм
2
2 x 1 мм
2
2 x 1,5 мм
2
Лампа цикла / дополнительного освещения, ~230 В 3G x 0,5 мм
2
3G x 1 мм
2
3G x 1,5 мм
2
Электропитание аксессуаров 24 В 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Лампы-индикатор 24 В 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Выход ~24 В, при движении 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Контакты безопасности 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Кнопки управления (Н.О./Н.З.) 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Концевой выключатель 3 x 0,5 мм
2
3 x 1 мм
2
3 x 1,5 мм
2
Антенный кабель (макс. 10 м) RG58
Подключение энкодера (макс. 30 м) Экранированный кабель 2402C 22AWG
5.4 Тип и сечение кабелей
6. Электрические подключения

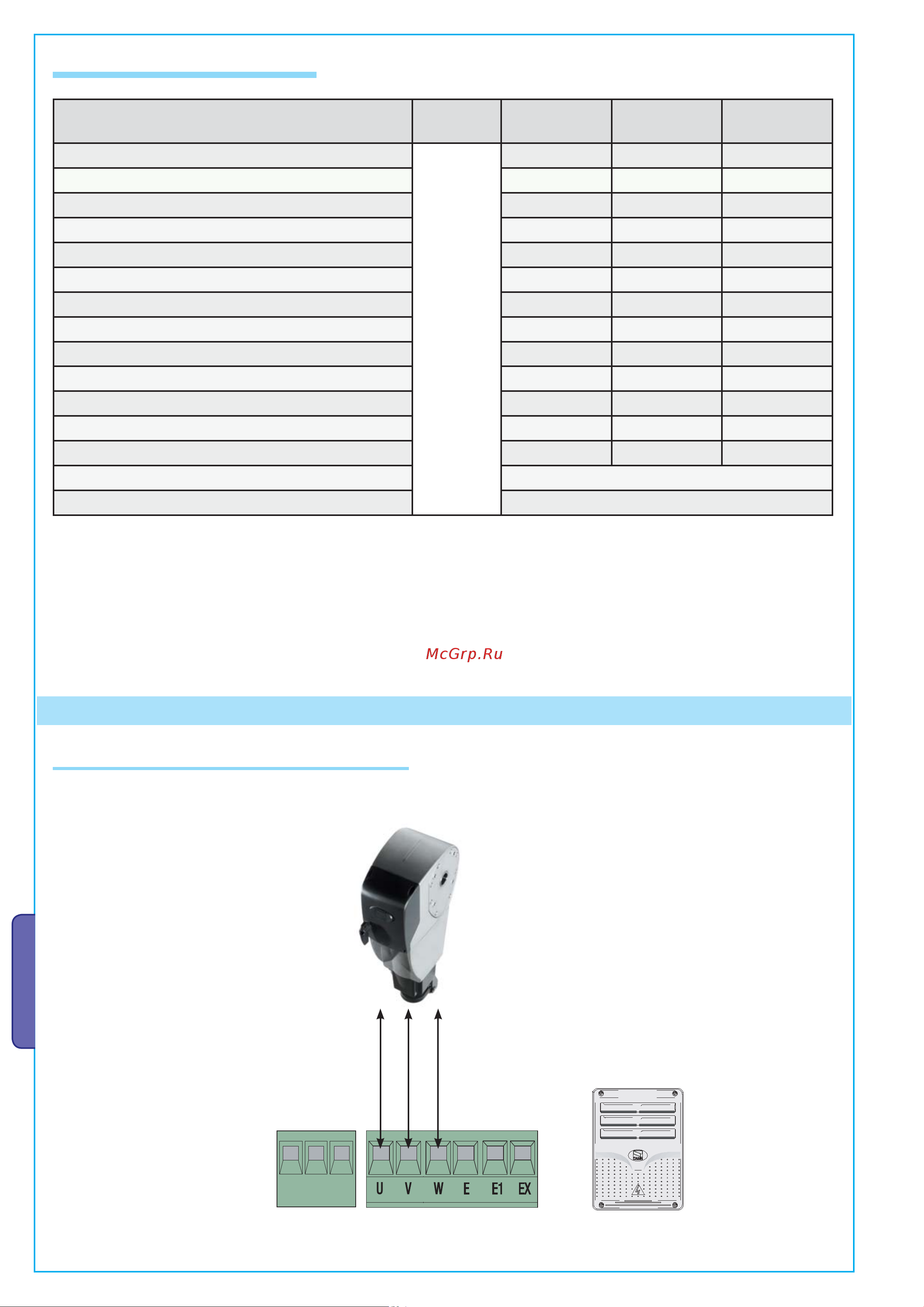

Трехфазный двигатель ~230/400 В
Привод и энкодер
