Came ZT5 [14/20] Русский

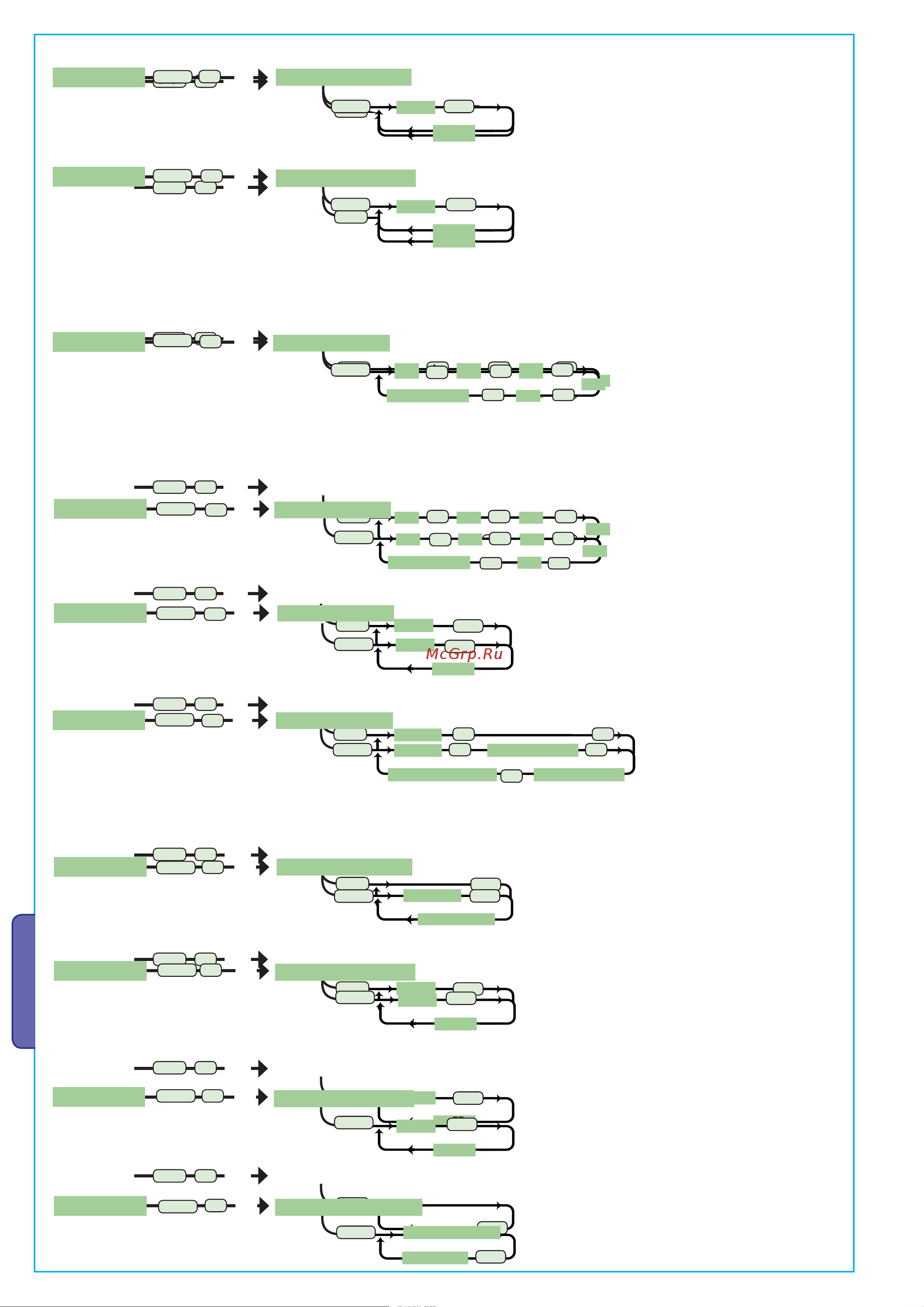

![Came ZT5 [14/20] Русский](/views2/1777513/page14/bge.png)
<ON >
<OFF>
x 4
>
ENTER
ENTER
< >
<ON >
<OFF>
ENTER
< >
x 5
>
ENTER
C1
C2 C3
C4
C6
x 6
>
ENTER
ENTER
> > >
> >
C1
C2 C3
C4
C6
x 7
>
ENTER
ENTER
> > >
> >
x 8
>
ENTER
ENTER
< >
<ON >
<OFF>
<OFF >
x 9
>
ENTER
ENTER
> >
>
<ON >
<OFF>
x 10
>
ENTER
x 11
>
ENTER
ENTER
< >
ENTER
< >
<ON >
<OFF>
x 12
>
ENTER
x 14
>
ENTER
ENTER
< >
ENTER
< >
Стр.
14
14 -
Код руководства:
319T75
319T75 вер.
2.5
2.5 11/2012
© CAME Cancelli Automatici S.p.A. — Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления
.
РУССКИЙ
Присутствие оператора: включает или отключает функцию "Присутствие оператора".
Присутствие оператора при закрывании: включает или отключает функцию "Присутствие оператора при закрывании".
Вход CY (выбор режима работы контакта CY): контактный вход безопасности (Н.З.) с возможностью присвоить следую-
щие функции:
C1: открывание в режиме закрывания, C2: закрывание в режиме открывания, C3: частичный стоп, C4: остановка при
обнаружении препятствия,
C6: открывание в режиме закрывания (для чувствительных профилей).
Вход CX (выбор режима работы контакта СХ: контактный вход безопасности (Н.З.) с возможностью присвоить следую-
щие функции:
C1: открывание в режиме закрывания, C2: закрывание в режиме открывания, C3: частичный стоп, C4: остановка при
обнаружении препятствия,
C6: открывание в режиме закрывания (для чувствительных профилей).
Стоп: активирует или отключает функцию "Стоп".
Тест устройств безопасности: проверяет работоспособность устройств безопасности и выбирает контакты для их подключения.
Выход лампы: выход для подключения сигнальной лампы ~230 В. Можно выбрать один из двух режимов работы: - Цикла:
сигнальная лампа работает до тех пор, пока ворота не закрываются.
- Движения: сигнальная лампа работает только во время движения ворот.
Обнаружение препятствия: при обнаружении препятствия движение ворот приостанавливается до полного устранения препятствия.
Дожим при закрывании: дожим при закрывании для облегчения закрывания ворот. (Функция используется при уста-
новке ворот на неровном дорожном покрытии).
Лампа-индикатор "Открыто": позволяет выбрать работу лампы-индикатора "Ворота индикатора".
x14
FUNCTIONS
Open indicator
Intermitte nte
Continua
ENTER
>
ENTER
< >
< >
x 4
FUNCTIONS
<ON >
<OFF>
Dead man
ENTER
>
ENTER
< >
< >
x 5
FUNCTIONS
<ON >
<OFF>
Clos. dead man
ENTER
>
ENTER
< >
< >
x 6
FUNCTIONS
C1
Disabled
CY inlet
C2 C3
C4
C6
ENTER
>
>
>
>
>>
ENTER
x 7
FUNCTIONS
C1
Disabled
CX inlet
C2 C3
C4
C6
ENTER
>
>
ENTER
> >
>>
x 8
FUNCTIONS
<ON >
<OFF>
Total sto pENTER
>
ENTER
< >
< >
x 9
FUNCTIONS
<OFF >
Service test
Attivo su CX
Attivo su CYAttivo su CX/CY
ENTER
>
ENTER
> >
>
x10
FUNCTIONS
Cycle
Movement
Lamp output
ENTER
>
ENTER
< >
< >
x11
FUNCTIONS
Obstacle detec.
<ON >
<OFF>
ENTER
>
ENTER
< >
< >
x12
FUNCTIONS
Closing push
<ON >
<OFF>
< >
< >
ENTER
ENTER
>
