Came ZT5 [16/20] Калибровка движения
![Came ZT5 [16/20] Калибровка движения](/views2/1777513/page16/bg10.png)
ESC
ESC
ENTER
ENTER
><
PROGRAMMING FUNCTION
ESC
ESC
ENTER
ENTER
><
PROGRAMMING FUNCTION
>
<
ESC
ESC
ENTER
ENTER
><
PROGRAMMING FUNCTION
>
<
ESC
ESC
ENTER
ENTER
><
PROGRAMMING FUNCTION
>
<
ESC
ESC
ENTER
ENTER
>
>
<
<
PROGRAMMING FUNCTION
ESC
ESC
ENTER
ENTER
><
PROGRAMMING FUNCTION
>
<
ESC
ESC
ENTER
ENTER
>
>
<
<
PROGRAMMING FUNCTION
ESC
ESC
ENTER
ENTER
><
PROGRAMMING FUNCTION
>
<
ESC
ESC
ENTER
ENTER
>
>
<
<
PROGRAMMING FUNCTION
Стр.
16
16 -
Код руководства:
319T75
319T75 вер.
2.5
2.5 11/2012
© CAME Cancelli Automatici S.p.A. — Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления
.
РУССКИЙ

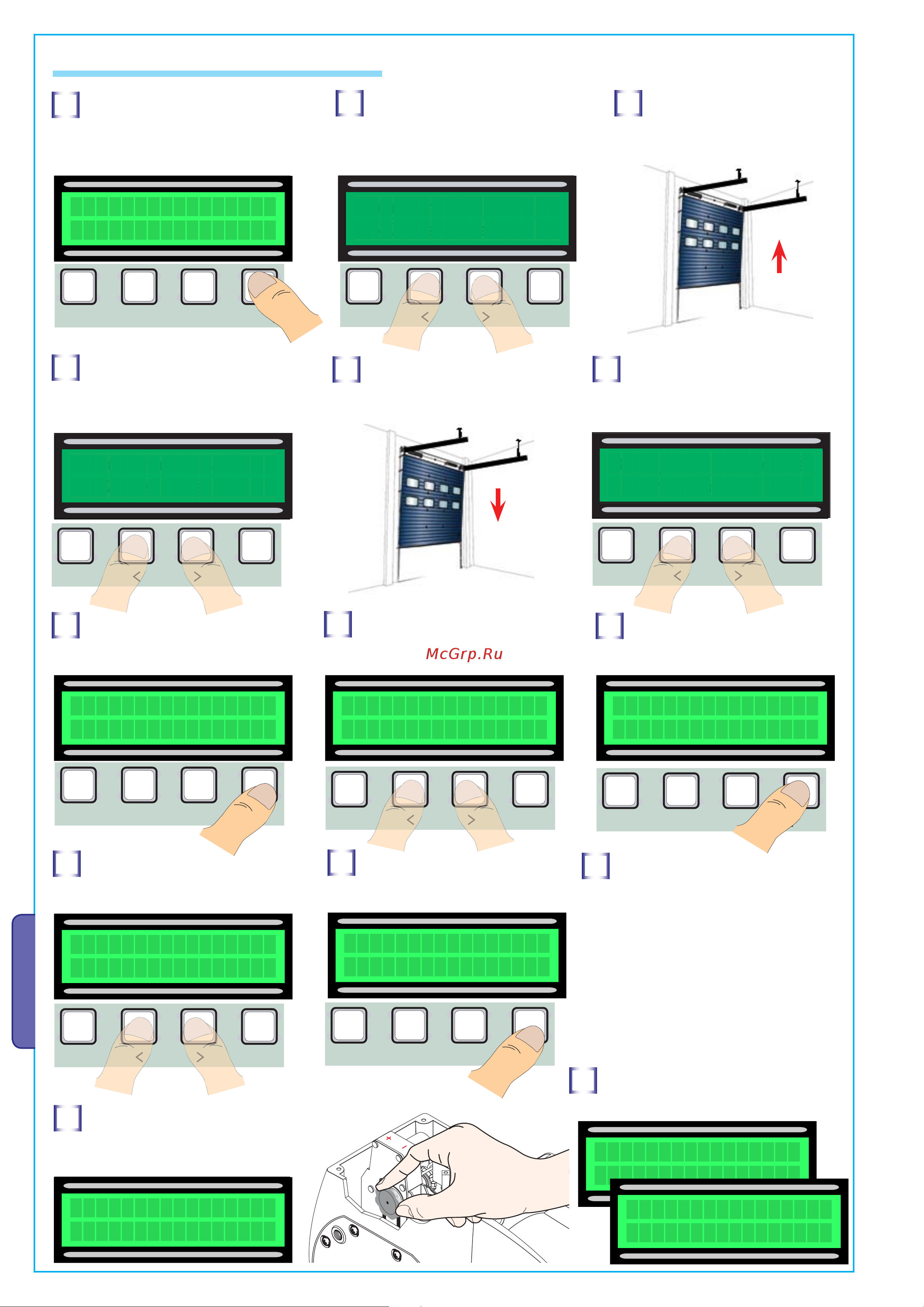

7.5 Калибровка движения
1
В меню "Калибровки" выберите
"Калибровка вдижения", затем под-
ветрдите, нажав клавишу "ВВОД"
(ENTER).
2
Откройте ворота до упора, ис-
пользуя клавиши (< >).
3
Подтвердите, нажав клави-
шу ENTER.
4
Закройте ворота, используя
клавиши (< >).
5
Подтвердите, нажав клавишу
ENTER.
6
Октрывайте ворота в течение 3
с.
7
Подтвердите, нажав клавишу
ENTER.
8
Используя клавиши (< >), пол-
ностью закройте ворота.
9
Подтвердите, нажав клавишу
ENTER.
10
Используя клавиши (< >), пол-
ностью откройте ворота.
11
Подтвердите, нажав клавишу
ENTER.
12
Если калибровка была выполне-
на неправильно или не до конца,
на дисплее появится одно из следую-
щих сообщений:
- повторите процедуру программиро-
вания, начиная с пункта 1;
- переустановите энкодер, повторив
процедуру, начиная с пункта 13.
13
Вращайте колесико по на-
правлению + или -, чтобы отрегу-
лировать яркость дисплея.
14
Подтвердите, нажав клавишу Еnter,
повторите процедуру, начиная с пункта 1.
Калибров-
ка движения
Полностью от-
кройте ворота.
Полностью за-
кройте ворота.
Выберите направле-
ние открывания.
НАПРАВЛЕНИЕ
ДВИЖЕНИЯ
Установите конечн.
точку открывания
КАЛИБРОВКА ОК
Подождите...
P. To. Ch. Memo
Подождите...
Установите конечн.
точку закрывания
Установите конечн.
точку открывания
Переместите 6 раз
По направлению (+)
Регулировка ОК
Исходное положение
Для завершения
Нажмите Enter
Set opening p.
<>:Move ENT:OK
Calibration OK
Wait...
Set closing point
<>:Move ENT:OK
Closing point saved
Wait...
Saved direction
Wait...
Sel.dir Apertura
<>:muove ENT:OK
Esegui una corsa
comleta di ch.
Esegui una corsa
comleta d'ap.
Run calibration
<>
Move 6 notches
in direction (+)
Adjustment ok
run calibration
Press Enter
