ESCESC ENTERENTER
><
PROGRAMMING FUNCTIONPROGRAMMING FUNCTION
S1 GND
1
2
P
45
7
#8 #9
43
+E
-
AB
'.$
AFAF
R700R700
RSERSE
R
S
T
RSTU VW
RED
WHITE
BLU
400
230230
COMM.COMM.
V
E
W
U
E1
EX
ACCESSORIES 1AACCESSORIES 1A
CONTROL BOARD 1ACONTROL BOARD 1A
CT
T
C
24
T
A
0
W
ARNING!
ZT5
CONTROL BOARD
CONTRASTCONTRAST
- DISPLAY +- DISPLAY +
1 2 3 4 5 6 7 8 9 10 11 12
05 06 07 08 09 V1 V2 V3 V4 V5
CANCELLI AUTOMATICI
R700
ESC
ESC
ENTER
ENTER
><
PROGRAMMING FUNCTION
>
>
<
ACCESS CO NTROL
ESC
ESC
ENTER
ENTER
><
PROGRAMMING FUNCTION
ESC
ESC
ENTER
ENTER
><
PROGRAMMING FUNCTION
Стр.
17
17 -
Код руководства:
319T75
319T75 вер.
2.5
2.5 11/2012
© CAME Cancelli Automatici S.p.A. — Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления
.
РУССКИЙ

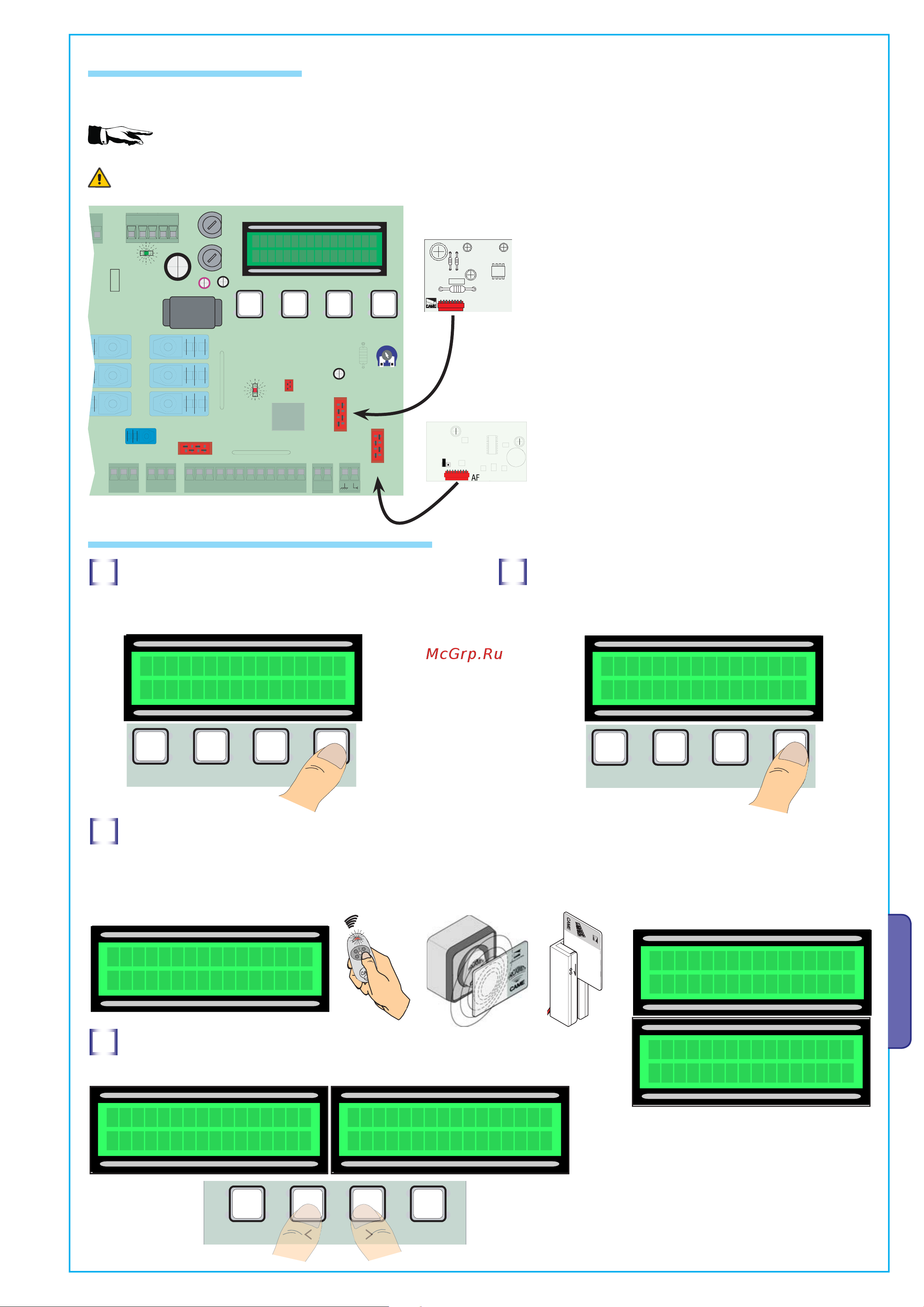

7.6 Платы декодера
Для управления платой с помощью брелоком-передатчиков или карт необходимо сперва подключить плату радиоприем-
ника AF для устройства радиоуправления и плату R 700 для считывателей TSP00/LT001.
Важное примечание: если подходящая плата декодера не установлена, добавление новых пользователей
(макс. 250) будет невозможно.
Платы R700 и плата радиоприемника должны вставляться в разъемы при обесточенном блоке управления.
7.7 Добавление пользователей
1
В меню "Радиоуправление/Пользователи"
выберите "Новый пользователь" и подтвердите,
нажав клавишу ENTER.
2
Выберите функцию, которую вы хотите присвоить
пользователю, среди "Функция пользователя" и "Ча-
стичное открывание", затем подтвердите, нажав клави-
шу ENTER...
3
..Потребуется ввести код с помощью брелока-
передатчика, магнитной или проксимити-карты, в за-
висимости от того, какой считыватель установлен.
4
В любом случае на дисплее появится окно с вопросом, будет вводить-
ся новый код или нет.
При отрицательном ответе на вопром про-
цедура добавления пользователей будет
завершена. При положительном ответе
процедура возобновится с п. 3.
После считывания кода брелока-передатчика или кар-
ты на дисплее появится сообщение "Сохранено", если
данного кода еще нет в памяти системы. В противном
случае появится сообщение о том, что этот код уже су-
ществует.
Новый пользователь
№1 ожид. кода
.....
Другой код?
НЕТ
Другой код?
ДА
№1 ожид. кода
Сохранено!
№2 ожид. кода
№1 существует
Присв. функция
Функция пользователя
n. 2 Await. cod
n. 1 exist
Another code?
NO
<>
Another code?
YES
<>
n. 1 Await. cod
.....
<>
New User
<>
Ass. function
User function
<>
n. 1 Await. cod
