промышленная и бытовая автоматика
Softstart SF-110 – SF-550 – Руководство по эксплуатации v. 1.0.1
В случае возникновения ошибки, необходимо обязательно ознакомиться с ее
причиной (коды ошибок можно найти в далее в руководстве).
Следующий запуск двигателя можно произвести только после устранения причины
ошибки, подтверждения и сброса ошибки.

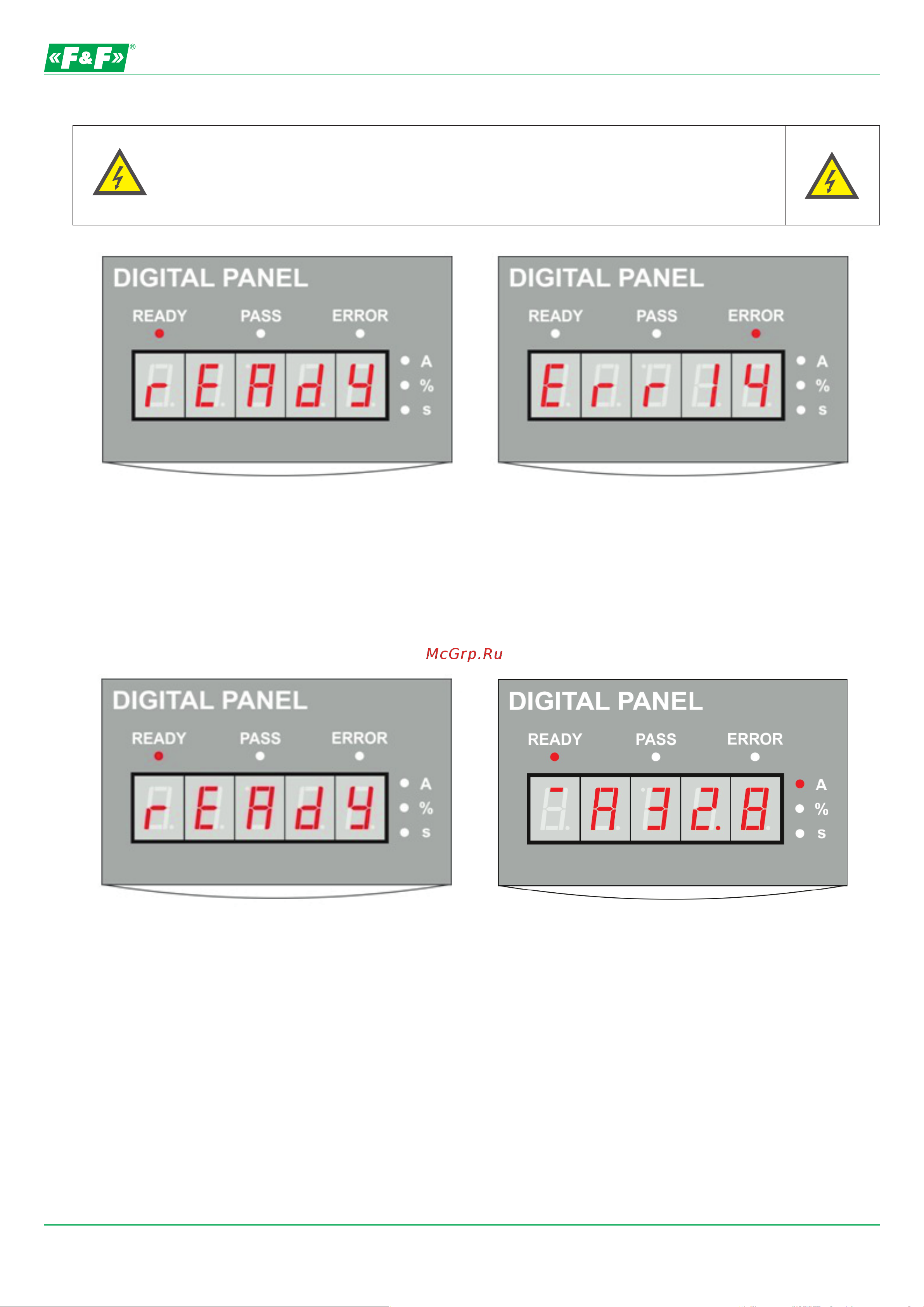

Рис. 10: Устройство готово к работе
Рис.11: Ошибка
Монитор
При эксплуатации панель управления выполняет главным образом функцию монитора сигнализирующего
режим и состояние работы привода. Отображается это следующими сообщениями:
Рис. 13: Запуск. Двигатель питается через устройство.
На дисплее отображается текущее значение тока.
Рис. 12: Привод готов к работе
13
