Softstart SF-110 – SF-550 – Руководство по эксплуатации v. 1.0.1
Редактирование параметров
Схема редактирования параметров конфигурации устройства представлена на Рис. 18.
Для входа в режим редактирования необходимо нажать кнопку SET (1). На дисплее отображается код текущего
параметра в виде Px.yyy, где x-код параметра, а yyy – значение параметра. С помощью кнопок Вверх/Вниз (2)
необходимо выбрать требуемый номер параметра, а затем еще раз нажать кнопку SET (3). Это приведет к входу в
режим редактирования выбранного параметра, что сигнализируется миганием светодиодов редактирования
параметра. С помощью кнопок Вверх/Вниз (4) необходимо установить нужное значение параметра, а затем
принять изменения через программу чтения, нажав кнопку PRG(5). Правильно выполненное редактирование и
запись подтверждает надпись GOOD.

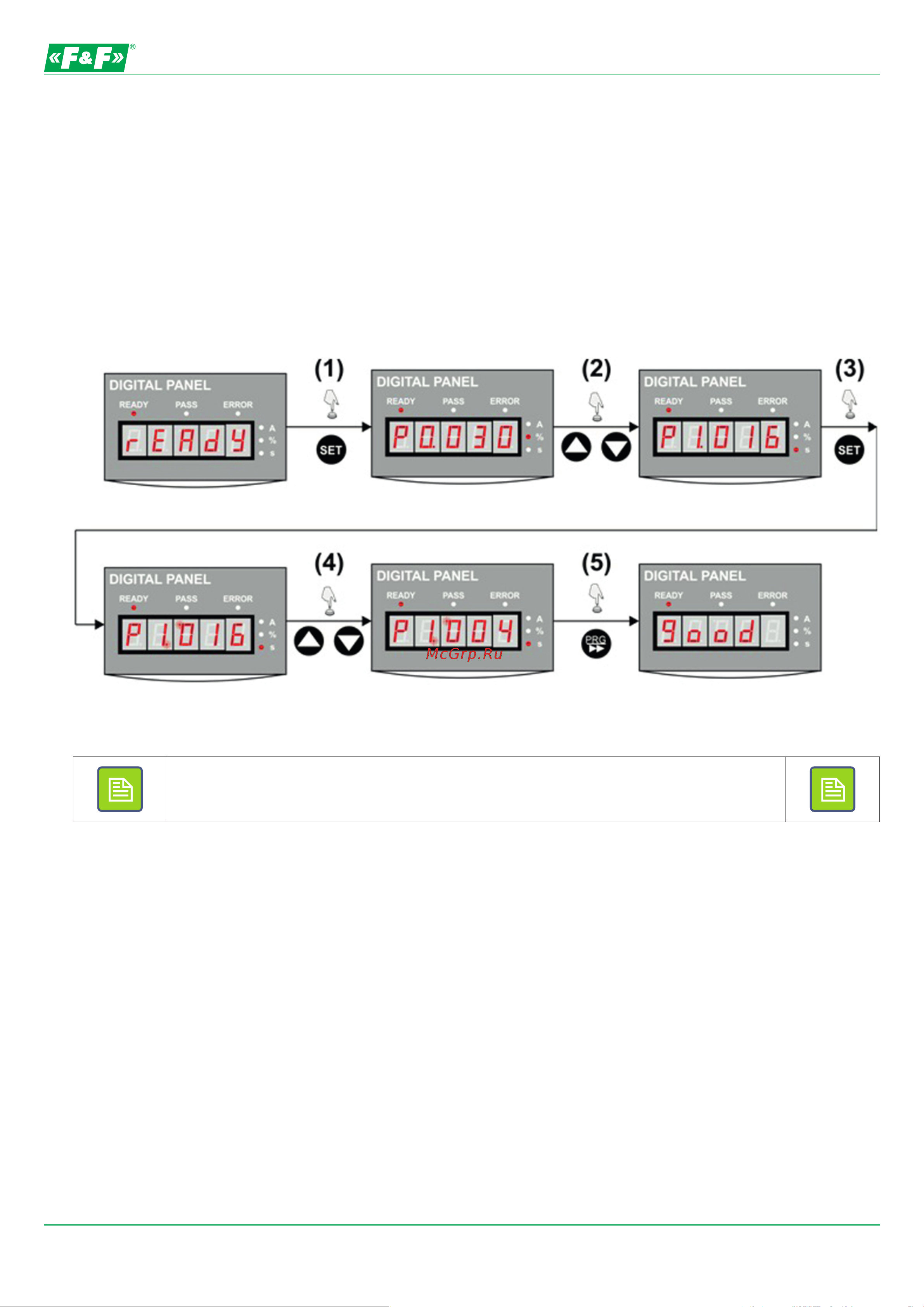

Рис. 18: Схема редактирования параметров
Нажатие в режиме редактирования параметра кнопки SET приведет к выходу из
режима редактирования текущего параметра без сохранения изменений
значений.
