промышленная и бытовая автоматика
Softstart SF-110 – SF-550 – Руководство по эксплуатации v. 1.0.1
Код
Функция
Диапазон
установок
Единицы
измерения
Заводские
настройки
Описание
Диапазон мощности, который
можно установить параметром PU
составляет от 20 до 90% от
номинальной мощности. Время
задержки можно установить в
диапазоне от 10 до 90 секунд
Режимзапуска
Ограничение максимального тока
Во время пуска в режиме ограничения максимального тока напряжение питания двигателя увеличивается до
достижения предельного пускового тока (параметр P6). Затем устройство разгоняет дальше двигатель,
наблюдая одновременно, чтобы ток не превысил максимального значения. После пуска двигателя ток падает до
номинального значения (или меньше) и тогда включается контактор байпаса, заканчивая процедуру пуска
двигателя.
В приводах с небольшой нагрузкой, или высоко установленным значением тока I может произойти, что при
1
пуске не будет достигнуто предельное значение пускового тока. В этом случае время пуска будет очень
коротким, а характеристика близка к непосредственному включению двигателя в сеть.

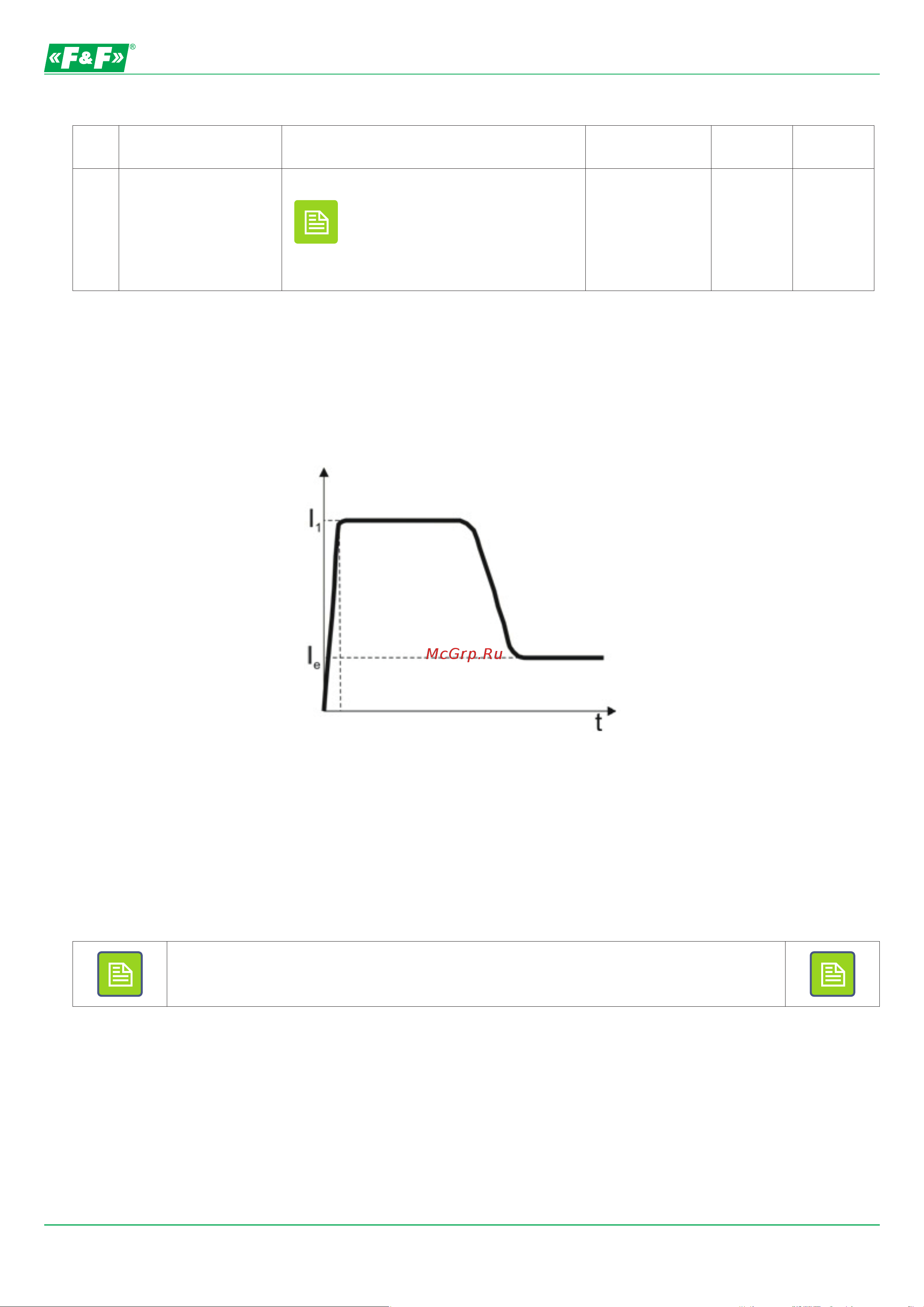

Рис. 19: Пуск с ограничением максимального тока
Начальное напряжение питания двигателя всегда равно 40%, независимо от
настройки параметра P0.
21
