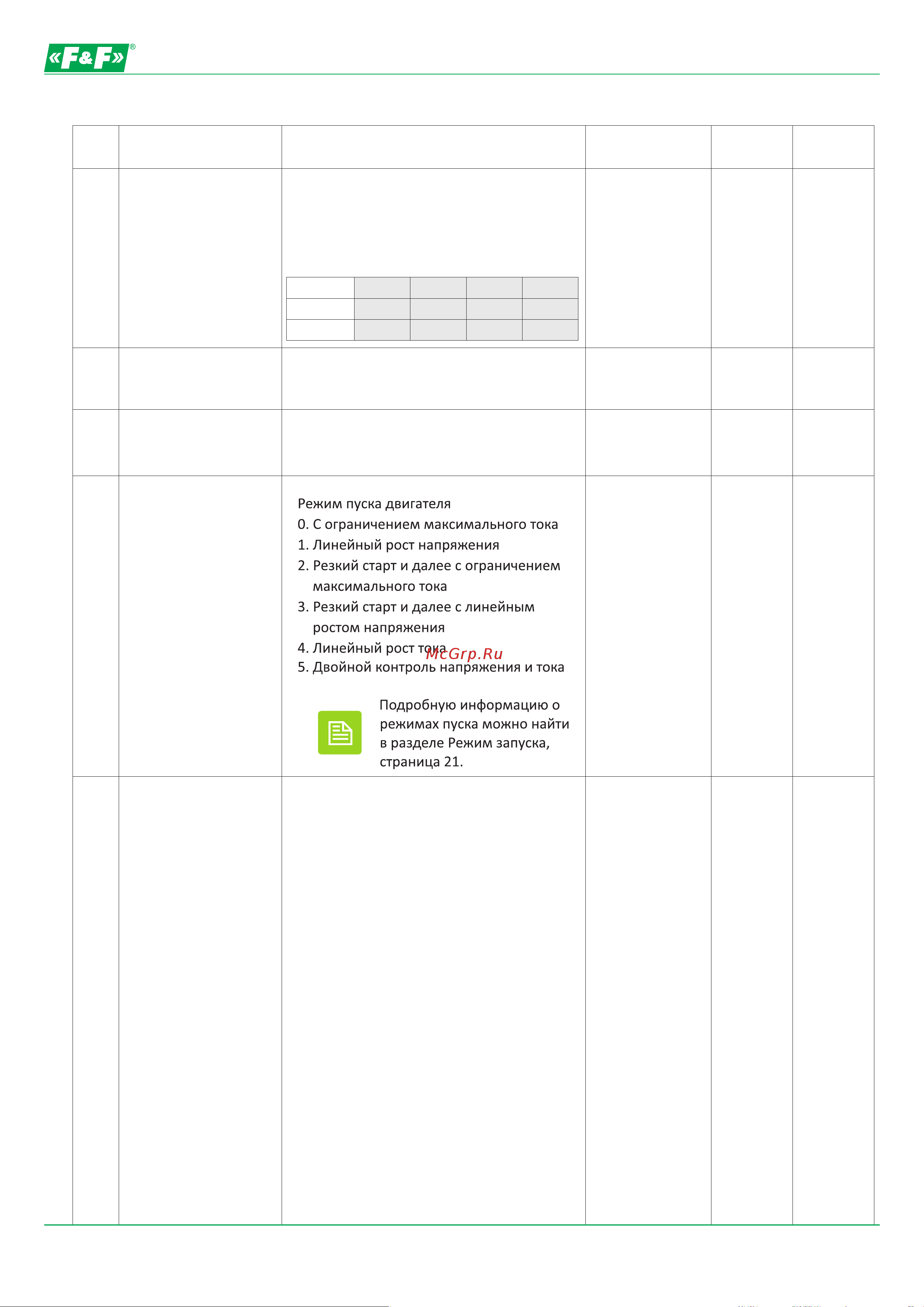

Евроавтоматика SF-180 [18/35] Диапазон установок
![Евроавтоматика SF-180 [18/35] Диапазон установок](/views2/1780441/page18/bg12.png)
Код
P8
PС
PB
PA
P9
Функция
Режим отображения
параметра P7
Безопастность
Режим пуска
Защита от
перенапряжения
Защита от пониженного
напряжения
Диапазон
установок
0 - 3
0 - 4
0 - 5
100 - 140
40 - 90
Единицы
измерения
-
-
-
%
%
Заводские
настройки
1
4
0
120
80
Описание
Параметр определяет значение
контролируемого тока, значение
параметра P7 будет отображаться в виде
Ампер, или как процент от номинального
тока.
Параметры, которые определяют
выбранный уровень безопасности
двигателя
0. Основные – защита от перегрузки
(тепловая) отключена. Остаются
активными защита от короткого
замыкания, контроль питания и от
слишком высокой температуры
устройства.
1. Небольшая нагрузка – предназначена
для приводов с малой нагрузкой. Все
системы безопасности активны.
Характеристика тепловой защиты в
соответствии с классом 2
2. Стандартная нагрузка – предназначена
для стандартных нагрузок. Все системы
безопасности активны.
Характеристика тепловой защиты в
соответствии с классом 10.
3. Большая нагрузка – предназначена для
сильно нагруженных приводов.
Максимально допустимый уровень
напряжения питания двигателя в процентах
от значения номинального напряжения
Минимально допустимый уровень
напряжения питания двигателя в процентах
от значения номинального напряжения
промышленная и бытовая автоматика
Softstart SF-110 – SF-550 – Руководство по эксплуатации v. 1.0.1
А
А
0
А
%
1
%
А
2
%
%
3
Р8
Р7
Монитор
18
