промышленная и бытовая автоматика
Softstart SF-110 – SF-550 – Руководство по эксплуатации v. 1.0.1

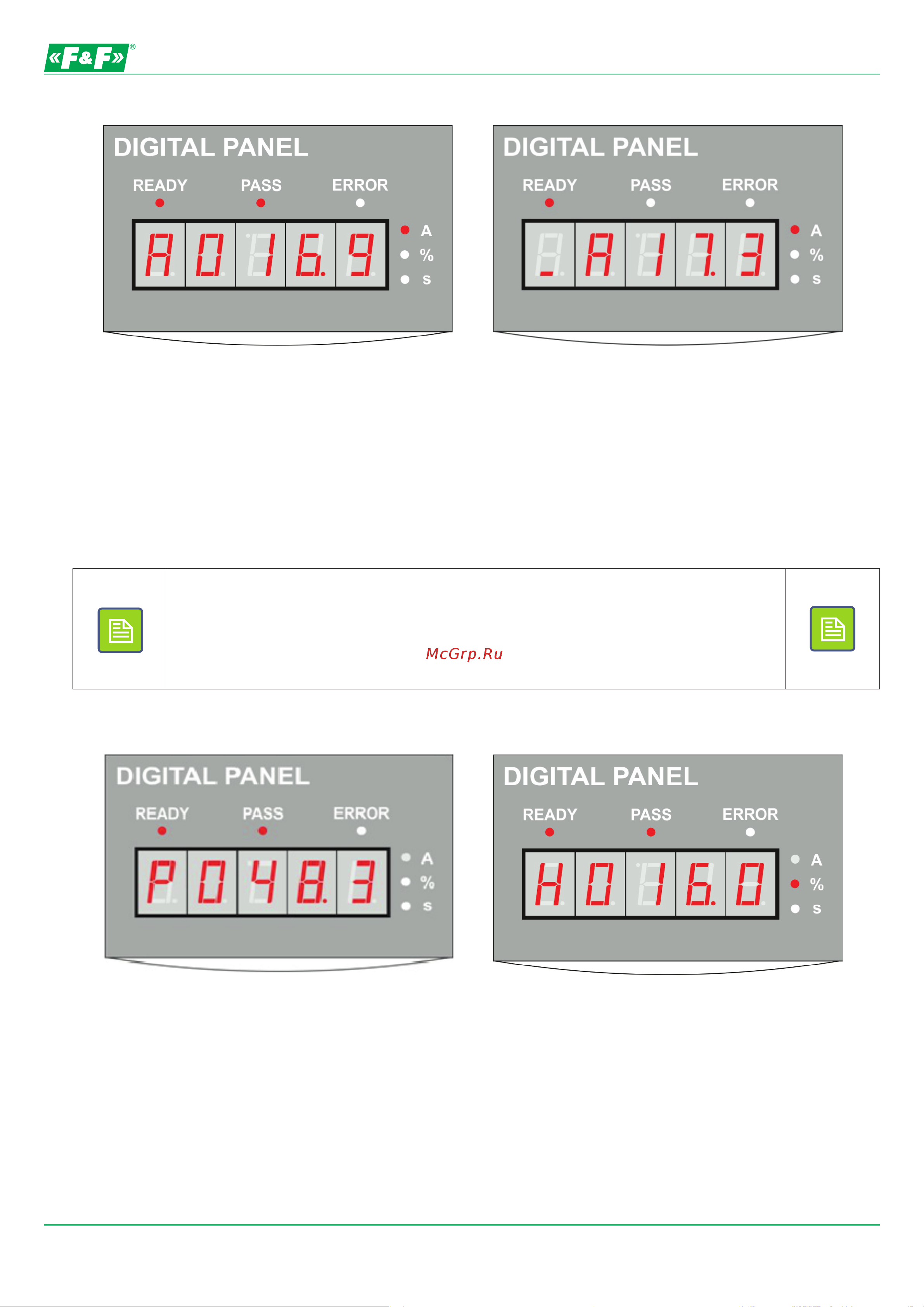

Рис. 14: Работа
Двигатель получает питание через контактор байпаса
(горит индикатор PASS). На дисплее отображается
текущее значение тока двигателя.
Рис. 15: Остановка
Контактор байпаса отключается и торможение
осуществляется с помощью устройства. На дисплее
отображается текущее значение тока.
По умолчанию в режиме монитора, на дисплее отображается значение тока. Так же, во время работы (когда
включается контактор байпаса) с помощью кнопок Вверх/Вниз можно просмотреть дополнительную
информацию о текущей мощности двигателя (Рис. 16) и коэффициенте перегрузки (Рис. 17).
Коэффициент перегрузки (Рис. 17) показывает отношение текущей нагрузки
привода к номинальной. Если нагрузка больше, от номинальных значений, то это
указывает на опасность перегрева привода. В зависимости от длительности и
значения перегрузки этот коэффициент будет увеличиваться до достижения 100%,
когда произойдет аварийная остановка привода и сообщение об ошибке Err08.
Рис. 16: Текущая мощность двигателя
Рис. 17: Коэффициент перегрузки [%]
14
