промышленная и бытовая автоматика
Softstart SF-110 – SF-550 – Руководство по эксплуатации v. 1.0.1
Линейный рост напряжения

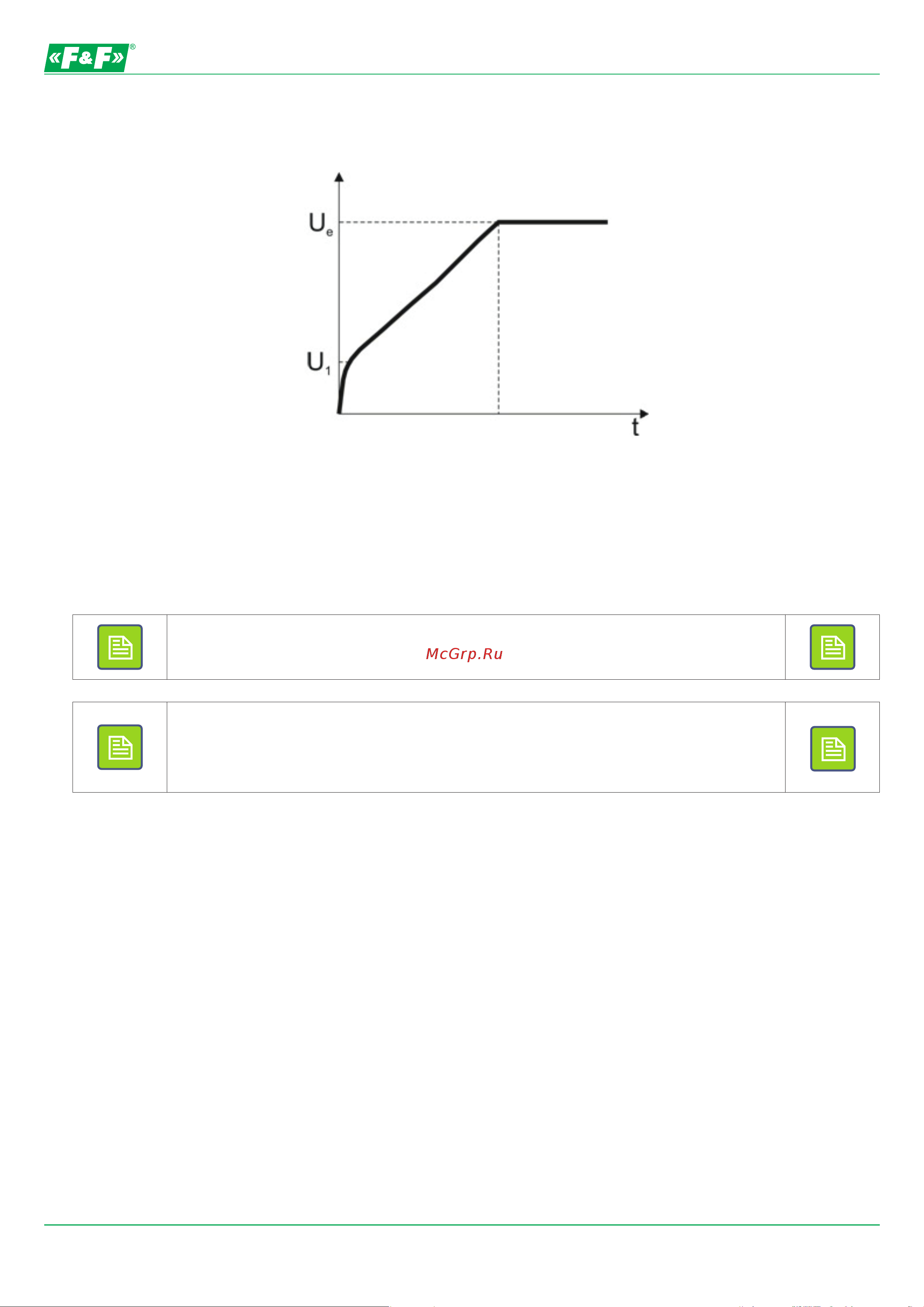

Рис. 20: Пуск с линейным нарастанием напряжения
В данном случае при пуске напряжение быстро возрастает до значения U (заданного в параметре P1), а затем
постепенно возрастает до номинального значения. После достижения номинального напряжения включается
контактор байпаса и процедура пуска завершается.
При пуске с заданным порогом напряжения уровень защиты по умолчанию
установлен на значение 400% - возможность изменения этой величины путем
изменения параметра P6 заблокирована.
Время запуска двигателя в большей степени зависит от характера нагрузки и
проведения запуска, чем от заданного времени пуска (параметр P1). Если нагрузка
на двигатель не большая и запуск проходит без помех, то полное время запуска
может быть меньше, чем это следует настройкам параметра P1.
22
