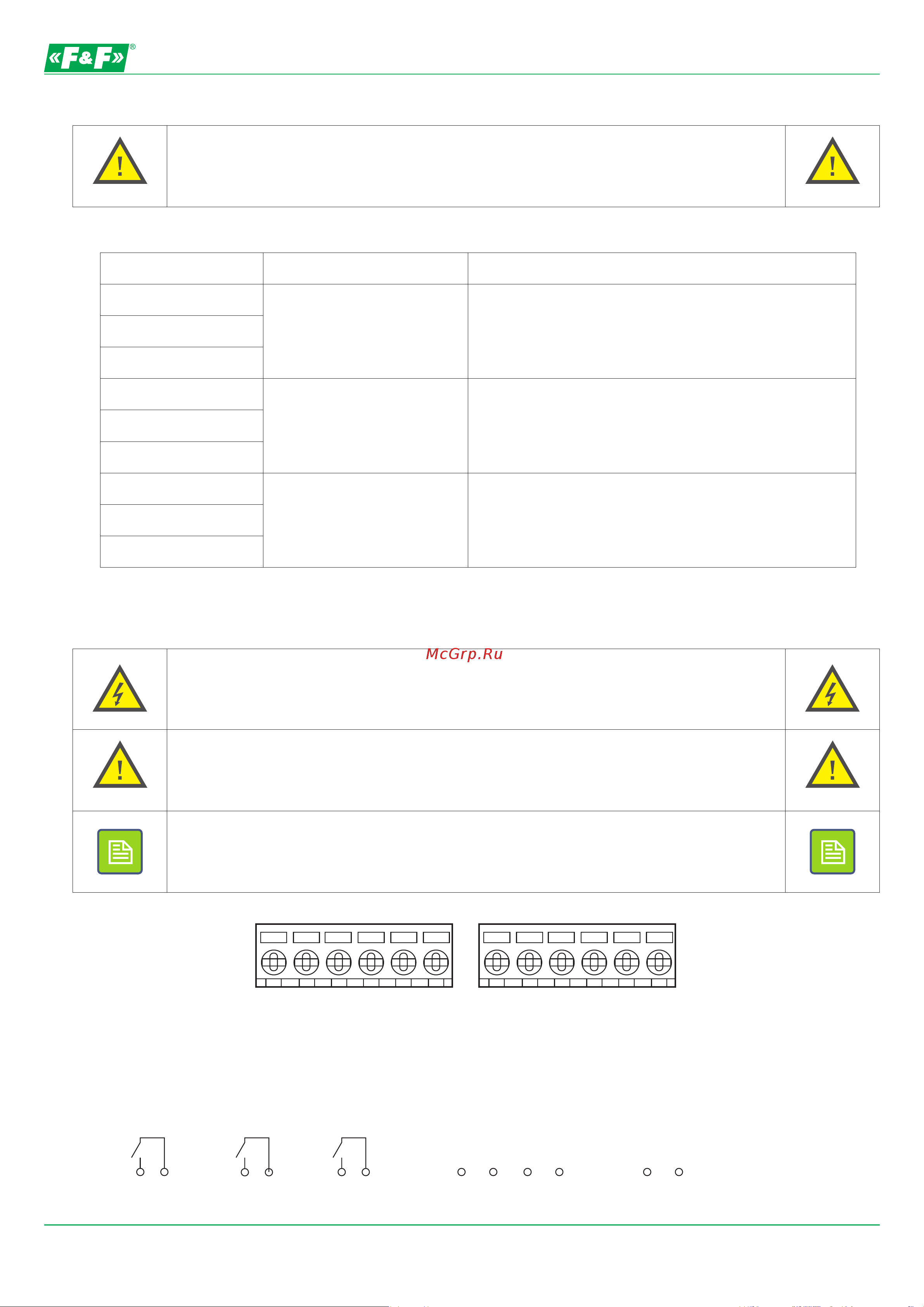

![Евроавтоматика SF-180 [9/35] Подключение цепей управления](/views2/1780441/page9/bg9.png)
промышленная и бытовая автоматика
Softstart SF-110 – SF-550 – Руководство по эксплуатации v. 1.0.1
При подключении цепей мощности, следует обратить особое внимание на
согласование фаз на парах зажимов R – L1 – U, S – L2 – V, T – L3 – W.
Особое внимание следует обратить на изоляцию цепей управления от цепей
мощности. Случайное замыкание обоих контуров может привести к сбою работы
и/или повреждению устройства.
Цифровые входы O7-O9 беспотенциального типа подключаются к выходу COM
(вход O10) устройства. Подключение к ним внешнего напряжения может привести
к повреждению устройства.
В случае использования аналогового выхода тока (зажимы O11 –O12) рекомен-
дуется использовать экранированные кабели.
ВНИМАНИЕ!
ВНИМАНИЕ!
ВНИМАНИЕ!
ВНИМАНИЕ!
Примечания
Зажимы, предназначенные для подключения
двигателя (верхний ряд клемм)
Зажимы, предназначенные для подключения
вторичного перепускного контактора (нижний
ряд клемм)
Функция
Питание
Мотор
Контактор байпаса
Зажим
R
S
T
U
V
W
L1
L2
L3
Подключение цепей управления
Рис. 6: Вид клеммных зажимов цепей управления
O1 O2 O3 O4 O5 O6 O7 O8 O9 O10 O11 O12
O1
O3
O2
O4
O5
O6
контактор
байпаса
выход
ошибка
O7
O8
O9
O10
O11
O12
общий
блок.
стоп
старт
Аналоговый выход
Цифровые входы
Релейные выходы
0-20mA
Рис. 7: Функции клеммных зажимов цепей управления
9
