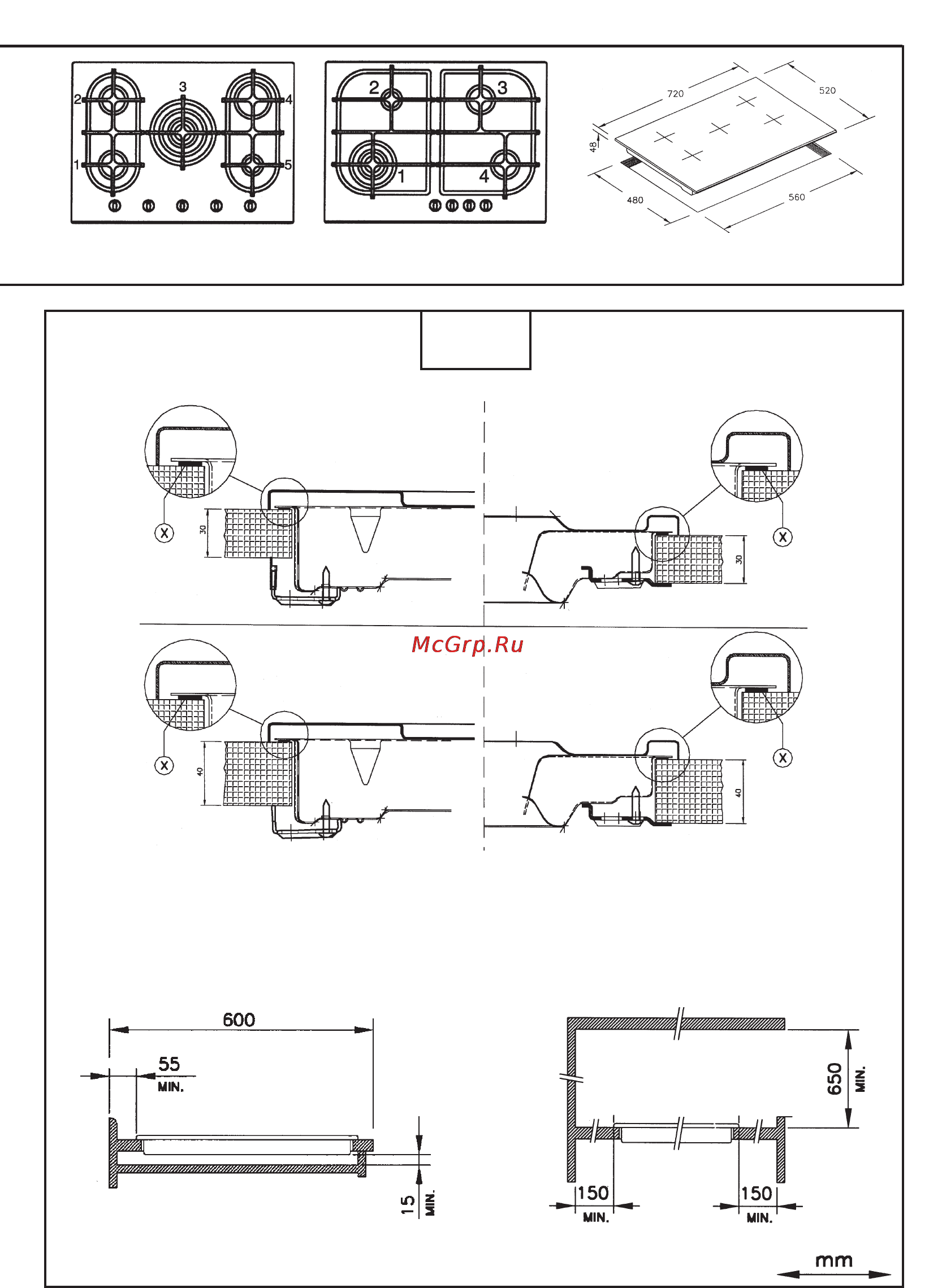

Fig. 3 - Abb. 3 - Afb. 3

12345

FISSAGGIO ANTERIORE

FRONT FIXING

FIXATION AVANT

FRONTSEITIGE BEFESTIGUNG

FIJACIÓN DELANTERA

VOORBEVESTIGING

FIXAÇÃO ANTERIOR

FISSAGGIO POSTERIORE

REAR FIXING

FIXATION ARRIÉRE

RÜCKSEITIGE BEFESTIGUNG

FIJACIÓN TRASERA

ACHTERBEVESTIGING

FIXAÇÃO POSTERIOR

12 34

Содержание

Cooking hob 1
Einbaukochgerät 1
Inbouwkooktoestel 1
Mesas de encastrar 1
Piano di cottura 1
Placa de cocción 1
Tables de cuisson 1
It gb fr 2
Es de nl pt 3
All the operations con cerned with the installation electrical and gas connections adaptation to type of gas necessary adjustments etc must be carried out by qualified technicians in terms with the standards in force for specific instructions kindly read the part re served for the installation technician 4
Gas burners fig 1 3 the ignition of the gas burner is carried out by putting a small flame to the upper part holes of the burner pressing and rotating the corresponding knob in an anti clockwise manner until the maxi mum position has coincided with the marker when the gas burner has been turned on adjust the flame according to need the minimum position is found at the end of the anti clockwise rotation direction in models with automatic ignition operate the knob as described above pressing simultaneously the cor responding push button for models with automatic simultaneous with one hand ignition it is sufficient to proceed as described above using the corresponding knob the electric spark between the ignition plug and the burner provides the ignition of the burner itself after ignition immediately release the push button and adjust the flame according to need for models with a thermoelectric safety 4
Installation 4
Installazione 4
Instructions for use 4
Istruzioni per l utente 4
It gb fr 4
Mode d emploi 4
Notice d emploi 4
Toutes les opérations rela tives à l installation branchement électrique raccordement gaz adaptation au type de gaz réglages nécessaires etc doivent être effectuées par des spécialistes suivant les normes en vigueur pour les instructions spéci fiques voir la partie qui concerne les modalités d installation 4
Tutte le operazioni rela tive all installazione al lacciamento elettrico al lacciamento gas adat tamento al tipo di gas conseguenti regolazioni ecc devono essere ese guite da personale quali ficato secondo le norme vigenti per le istruzioni specifiche vedi la parte riservata all installatore 4
Anweisungen für den benutzer 5
Es de nl pt 5
Instrucciones para el usuario 5
Instructies voor de gebruiker 5
Instruções para o utilizador 5
Electrical plates vitroceramic heating elements fig 2 2a 3 rotate the knob towards the position required for cook ing and bear in mind that the higher the number the higher the heat output see table use of electrical plates heating elements vitroceramic the pilot light signals that the plate is on some types of pilot lights will maintain some slight luminescence even after disconnection that is quite normal 6
It gb fr 6
N b when using electrical plates heating elements vitroceramic we recommend flat bottom recipients with a diameter equal or slightly larger than that of the plate itself avoid liquid overflow therefore after boiling or heating liquids reduce the heat output do not leave the electrical plates on with empty pots and pans 6
System the burner is ignited as in the various cases described above keeping the knob fully pressed on the maximum position for approximately 3 5 seconds after releasing the knob make sure the burner is actually lit n b we recommend the use of pots and pans with a diameter matching that of the burner thus preventing the flame from escaping from the bottom part and surrounding the pot do not leave any empty pots or pans on the fire do not use any tools for grill cooking on crystal hobs when cooking is finished it is also a good norm to close the main gas pipe tap and or cylinder 6
Es de nl pt 7
De liquide ainsi après l ébullition ou même quand le liquide a été ré chauffé réduire l émis sion de la chaleur ne pas laisser les plaques électriques branchées à vide ou avec des cas seroles ou des poêles vides à cuisson terminée tour ner le bouton jusqu à la position de fermeture et ou déconnexion si vous constatez l appari tion d une fissure même légère sur la surface du plan vitrocéramique de cuisson débranchez immé diatement l appareil 8
Fig 1 abb 1 afb 1 8
Fig 2 abb 2 afb 2 8
Gas gaz 8
It gb fr 8
Non lasciare inserite le piastre elettriche a vuoto o con pentole o tegami vuoti al termine della cottura riportare la manopola in posizione di chiuso e o disinserito al verificarsi di una anche minima frattura della su perficie del piano vetroceramico di cottura disinserire immediatamente l ali mentazione elettrica 8
When cooking is finished rotate the knob back into closing and or discon nected position in the event of even a slight fracture on the cooking vitroceramic surface disconnect the electric power supply immediately 8
Es de nl pt 9
Fig 2a abb 2a afb 2a 9
It gb fr 10
Es de nl pt 11
It gb fr 12
Es de nl pt 13
Fig 3 abb 3 afb 3 13
Es de nl pt 15
It gb fr 16
Es de nl pt 17
It gb fr 18
It gb fr 20
2 3 4 5 21
Es de nl pt 21
Fig 3 abb 3 afb 3 21
Fig 3 abb 3 afb 3 24
It gb fr 24
Es de nl pt 25
Fig 3 abb 3 afb 3 25
It gb fr 26
1 2 tenue sciogliere grassi ecc riscaldare piccole quantità di liquido 28
Commutateur régulateur intensité types de cuisson 28
Commutator energy heat 28
Commutatore regolatore intensità tipi cottura 28
D energia calore 28
D energie chaleur 28
It gb fr 28
Regulator intensity 28
Use of electrical plates vitroceramic heating elements 28
Utilisation des plaques électriques eléments de chauffe vitrocéramiques 28
Utilizzo piastre elettriche elementi riscaldanti vetroceramici 28
Anwendung der heizkörper glaskeramik heizelemente 29
De energia de calor 29
Es de nl pt 29
Gebruik elektrische plaat glaskeramik verwarmings elementen 29
Intensidade 29
Intensità 29
Intensität 29
Kommutator 29
Regler der wärme 29
Utilización placas electricas elementos calefactores vidriocerámicos 29
Utilização das chapas eléctricas elementos acquecedores vidrocerâmicos 29
Entretien gaz électric 30
It gb fr 30
Maintenance gas electrical 30
Manutenzione gas elettrico 30
Prior to any operation disconnect the appliance from the electrical system for long life to the equipment a general cleaning operation must take place periodically bearing in mind the following the glass steel and or enamelled parts must be cleaned with suitable non abrasive or corrosive products found on the market avoid chlorine base products bleach etc avoid leaving acid or alkaline substances on the working area vinegar salt lemon juice etc the wall baffle and the small covers mobile parts of the burner must be washed frequently with boiling water and detergent taking care to remove every possible encrustation dry carefully and check that none of the burner holes is fully or partially clogged the electrical parts are cleaned with a damp cloth and are lightly greased with lubricating oil when still warm the stainless steel grids of the working area after having been heated take on a bluish tint which does not deteriorate the quality to bring colour back to its original state use a s 30
Es de nl pt 31
Mantenimiento gas eléctrico 31
Manutenção gás eléctrico 31
Onderhoud gas elektrische 31
Vermijdt zure of alkali sche stoffen azijn zout citroensap enz op de plaat achter te laten 31
Vor jeder wartungsarbeit das gerät ausschalten für eine lange lebensdauer des geräts muß es unbedingt regelmäßig gründlich gereinigt wer den dazu folgendes beach ten die teile aus glas stahl und oder email müssen mit milden im handel erhältlichen mitteln gesäubert werden verwenden sie auf keinen fall chlorhaltige mittel bleichmittel usw lassen sie keine säure haltigen oder alkalischen speisereste essig zitronensaft usw auf der arbeitsfläche die losen teile der brennstellen müssen in warmem seifenwasser regelmäßig gewaschen und gut abgetrocknet werden kontrollieren sie daß die löcher nicht verstopft sind die elektrokochplatten mit einem feuchten lap pen säubern und danach mit einer sehr dünnen ölschicht schmieren während sie noch lauwarm sind die rostfreien roste aus stahl bekommen einen bläulichen beschlag nachdem sie erhitzt worden sind aber dies bedeutet keinerlei beeinträchtigung der qualität um sie wieder auf ihren ursprünglichen anschein zu bringen kön nen sie sie mit einem leicht 31
Wartung gas elektro 31
Entretien surface vitrocéramique 32
In case of any functioning anomaly check periodically the state of conservation of the flexible gas feed pipe in case of leakage call immediately the qualified technicians for its replacement 32
It gb fr 32
Maintenance vitroceramic surface 32
Manutenzione superficie vetroceramica 32
Es de nl pt 33
Instandhaltung glaskeramik oberflache 33
Mantenimiento vidriocerámico 33
Manutenção superfície vidrocerâmica 33
Onderhoud verglaaso keramiek oppervlakte 33
Installation 34
Instructions for the installer 34
Istruzioni per l installatore 34
It gb fr 34
Modalités d installation 34
Positioning 34
Positionnement 34
Posizionamento 34
Anleitungen für den installateur 35
Es de nl pt 35
Instrucciones para el instalador 35
Instructies voor de installateur 35
Instruções para o instalador 35
Collegamento elettrico 36
Collegamento gas 36
Connexion gaz 36
Electrical connection 36
Gas connection 36
It gb fr 36
Anschluß mit metallan schlußstutzen und röhren fest halbfest den anschluß mit an schlußstutzen und ev flexiblen röhren aus metall so ausführen daß die in neren teile des geräts nicht belastet werden hinweis bei vollendeter installation muß die gesamte anschlußleitung mit einer seifenlösung auf vollständige dichtigkeit überprüft werden 37
Conexión eléctrica 37
Conexão eléctrica 37
Elektroanschluß 37
Es de nl pt 37
Fig 5 conectar el aparato a la bombona o a la instalación según las prescripciones de las normas vigentes comprobando antes que el aparato esté preparado para el tipo de gas disponible en caso contrario véase adap 37
Fig 5 ligue o aparelho ao balão do gás ou à instalação segundo as disposições das normas em vigor assegurando de antemão que o aparelho esteja conforme ao tipo de gás que utilizar em caso contrário veja a adaptação a diversos tipos de gás verifique igualmente que a pressão de alimentação seja conforme aos valores descritos sobre a tabela características das partes a utilizar 37
Gasaansluiting 37
Gasanschluß 37
Ligação do gás 37
S abb 5 das gerät an die gasflasche oder an das gasversorgungsnetz nach den geltenden vorschriften anschließen und dabei sicherstellen daß das gerät auf den vorhandenen gastyp eingestellt ist wenn es nicht der fall sein sollte wird auf das kapitel anpassung an einen anderen gastyp verwiesen man sollte außerdem kontrollieren daß der förderdruck den in tab technische daten angege benen werten entspricht 37
It gb fr 38
Es de nl pt 39
Falls das netzkabel beschädigt ist muss es durch den hersteller oder seinen technischen kundendienst oder in jedem fall durch eine entsprechend qualifizierte fachkraft ersetzt werden um jedes risiko auszuschließen 39
Kochfläche entsprechen ob die anlage selbst nach den gesetz ichen vorschriften geerdet ist die erdung ist bindend vorgeschrieben falls das gerät kein kabel und oder keinen stecker besitzt verwenden sie den kenndaten und der betriebstemperatur entsprechendes material das kabel darf an keiner stelle eine temperatur erreichen die mehr als 50 c über der raum temperatur liegt falls direkt an das netz angeschlossen werden soll wird ein allpoliger schalter mit einer minimalen öffnung der kontakte von 3 mm entsprechend der kenndaten und der geltenden vorschriften das gelb grüne erdungskabe darf nicht vom schalter unterbrochen werden benötigt die steckdose oder der allpoliger schalter müssen bei installiertem gerät einfach zu erreichen sein n b der hersteller übernimmt keinerlei verantwortung falls die angeführten sicherheitsvorschriften nicht eingehalten werden 39
Si el cable de alimentación se daña hágalo sustituir por el fabricante por un centro de asistencia técnica autorizado o por un técnico de competencia similar a fin de prevenir todo tipo de riesgos 39
Adaptation to various types of gas 40
Adaptation à un différent type de gaz 40
Adattamento a diverso tipo di gas 40
It gb fr 40
Aanpassing aan een ander type gas 41
Adaptación a un tipo diferente de gas 41
Adaptação a diversos tipos de gás 41
Anpassung an einen anderen gastyp 41
Es de nl pt 41
Bruciatori gas 42
Caratteristiche utilizzatori 42
Gasbrennstellen 42
It gb fr 42
Quemadores de gas queimadores de gas 42
Technische daten 42
User characteristics caracteristicas utilizadores características das peças a utilizar 42
100 mm w 43
Bruleurs a gaz gasbranders gasbrennstellen 43
Caracteristiques utilisateurs karakteristieken verbruikers technische daten 43
Debit thermique 43
Es de nl pt 43
G h l h 43
Gasbranders 43
Gastoever 43
Gastoever brander ø injectoren thermisch vermogen 43
Karakteristieken verbruikers 43
Thermisch vermogen 43
It gb fr 44
Es de nl pt 45
Cod 1 02 5 48
