ESDE NL PT
9
Flüssigkeiten, indem Sie
nach Erreichen des
Siedepunktes oder Erhitzen
der Flüssigkeit die
Wärmezufuhr
zurückschalten;
• lassen Sie die Elektro-
Kochplatten nicht
ohneTopf oder mit leeren
Töpfen eingeschaltet;
• Nach dem Kochen drehen
Sie den Knopf wieder auf
die “AUS”-Position
zurück.
Sobald ein Rib in der
glaskeramik Oberfläche
sichtbar wird, ist das
Gerät sofort vom
Versorgungsnetz zu
trennen.
fondo llano con diámetro
igual o un poco superior
que él de la placa.
• eviten desbordamientos
de líquidos; por lo tanto
una vez que se haya lle-
gado a la ebullición o a
la calefacción del
líquido reduzcan la
erogación del calor;
• no dejen enchufadas las
placas eléctricas vacías o
con sartenes o cacerolas
vacías;
• al final de la cocción
volver a colocar el puño
en la posición de cer-
rado y/o desactivado.
Al verificarse la más leve
fractura del
vidriocerámico,
desconectar de inmediato
la alimentación eléctrica.
• Overkoken van vloeistof
vermijden; daarom bij het
aan de kook raken of hoe
dan ook bij verwarmde
vloeistoffen de toevoer van
warmte verminderen;
• de elektrische platen niet
ingeschakeld laten zonder
pan of met een lege pan of
braadpan;
•Bij beeindiging van het
koken de bedieningsknop
naar de gesloten en/of
uitgeschakelde positie
brengen.
Bij het vaststellen van
zelfs het kleinst mogelijke
scheurtje in het oppervlak
van de verglaasd keramiek
kookplaat onmiddellijk de
elektriciteitstoevoer
onderbreken.
mente superior ao da chapa.
• evite o transbordar de
líquidos; por conseguin-
te, logo que ferveu ou
aqueceu líquidos, reduza
a distribuição de calor;
• nunca deixe que as
chapas eléctricas perma-
neçam acendidas ou com
panelas ou frigideiras
vazias.
• quando acabou de co-
zinhar, apague e/o desli-
gue o forno rodando no-
vamente o punho na de-
vida direcção.
No caso em que se verifi-
que até mesmo uma peque-
na racha na superfície
vidrocerâmica do plano de
cozedura, deslique
imediatamente o aparelho
da corrente electrica.

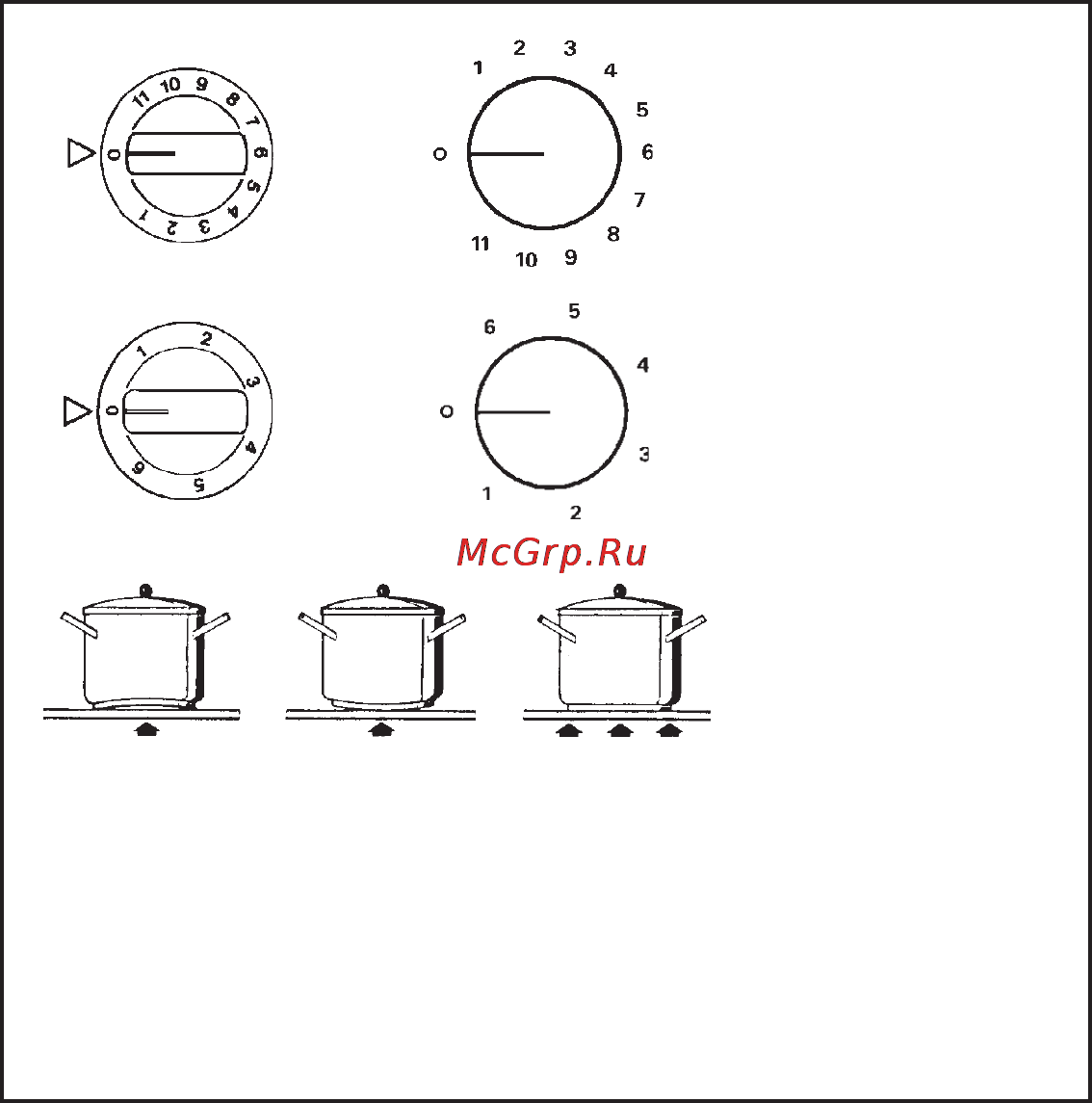

Fig. 2a - Abb 2a- Afb. 2a
ELEMENTI RISCALDANTI
VETROCERAMICI
VITROCERAMIC HEATING
ELEMENTS
ELÉMENTS DE CHAUFFE
VITROCÉRAMIQUES
GLASKERAMIK
HEIZELEMENTE
ELEMENTOS CALEFACTORES
VIDRIOCERÁMICOS
GLASKERAMIK
VERWARMINGS-ELEMENTEN
ELEMENTOS
ACQUECEDORES
VIDROCERÂMICOS
no
no
non
nein
no
neen
não
no
no
non
nein
no
neen
não
sì
yes
oui
ja
sì
ja
sìm
