IT GB FR
8
• non lasciare inserite le
piastre elettriche a vuoto
o con pentole o tegami
vuoti;
• al termine della cottura
riportare la manopola in
posizione di chiuso e/o
disinserito.
Al verificarsi di una anche
minima frattura della su-
perficie del piano
vetroceramico di cottura
disinserire
immediatamente l’ali-
mentazione elettrica.

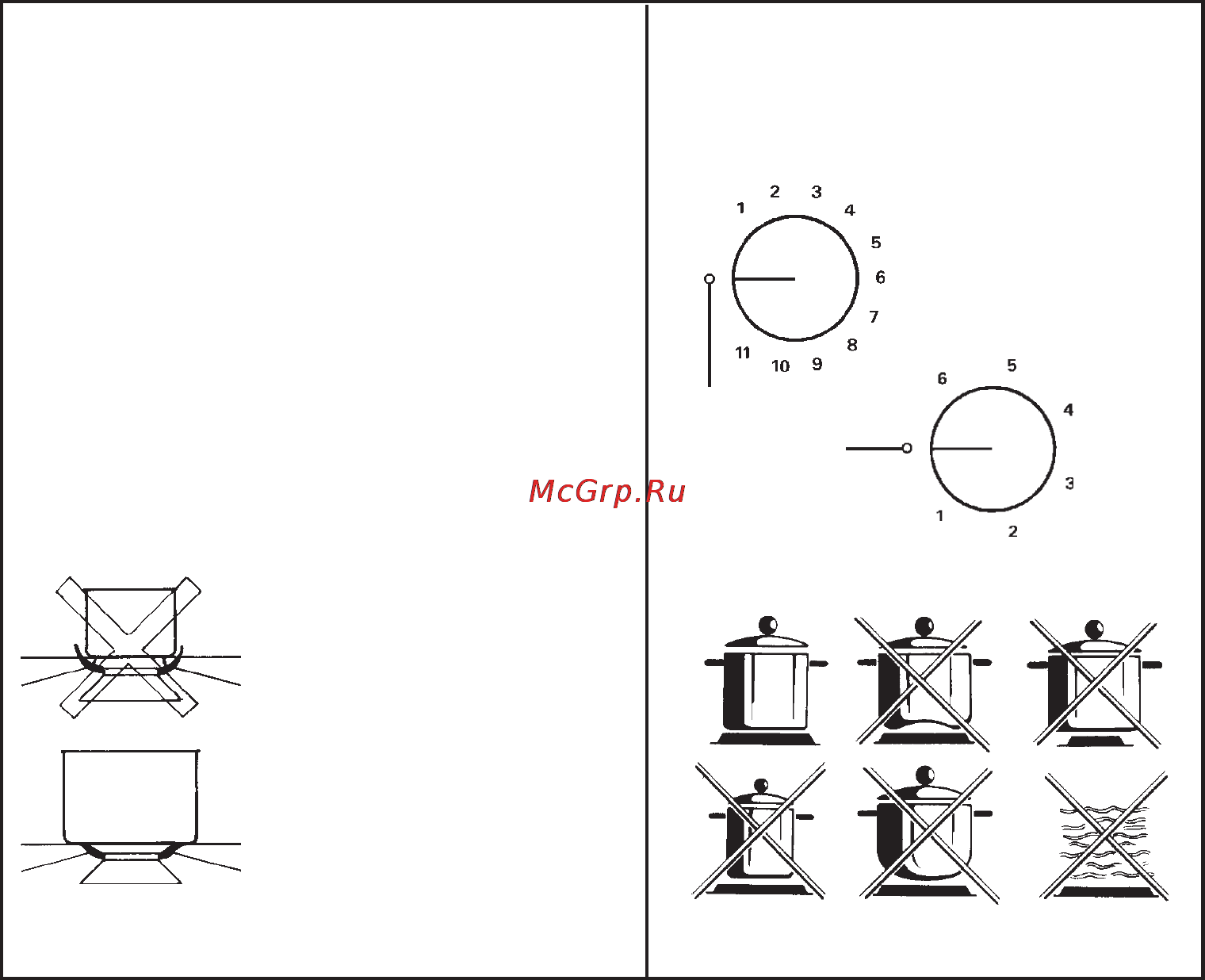

Fig. 1 - Abb. 1 - Afb. 1
pesciera 20x32
corona Ø 20-32
rapido Ø 20-26
semirapido Ø 14-20
ausiliario Ø 10-14
fish 20x32
wok Ø 20-32
fast Ø 20-26
semifast Ø 14-20
auxiliary Ø 10-14
poisson 20x32
wok Ø 20-32
rapide Ø 20-26
semirapide Ø 14-20
auxiliaire Ø 10-14
fischpfannel 20x32
wok Ø 20-32
schnell Ø 20-26
halbschnell Ø 14-20
hilfbrenner Ø 10-14
pesciera 20x32
corona Ø 20-32
rápido Ø 20-26
semirápido Ø 14-20
auxiliar Ø 10-14
vis 20x32
wok Ø 20-32
snel Ø 20-26
matig snel Ø 14-20
sudderpit Ø 10-14
pesciera 20x32
coroa Ø 20-32
rápido Ø 20-26
semi-rápido Ø 14-20
auxiliar Ø 10-14
Fig. 2 - Abb. 2 - Afb. 2
• when cooking is finished,
rotate the knob back into
closing and/or discon-
nected position.
In the event of even a
slight fracture on the
cooking vitroceramic
surface, disconnect the
electric power supply
immediately.
de liquide; ainsi après
l’ébullition ou même,
quand le liquide a été ré-
chauffé, réduire l’émis-
sion de la chaleur;
• ne pas laisser les plaques
électriques branchées à
vide ou avec des cas-
seroles ou des poêles
vides;
•à cuisson terminée, tour-
ner le bouton jusqu’à la
position de fermeture et/
ou déconnexion.
Si vous constatez l’appari-
tion d’une fissure, même
légère, sur la surface du
plan vitrocéramique de
cuisson, débranchez immé-
diatement l’appareil.
DISINSERITO
SWITCHED OFF
DEBRANCHE
ABGESCHALTET
DESCONECTADO
UITGESCHAKELD
DESLIGADO
GAS
GAZ
PIASTRE ELETTRICHE
ELECTRICAL PLATES
PLAQUE ELECTRIQUES
KOCHPLATTEN
PLACAS ELÉCTRICAS
ELEKTRISCHE KOOKPLATEN
CHAPAS ELÉCTRICAS
* con griglia di riduzione
with reduction grid
avec grille de réduction
mit Reduziergitter
con rejilla de reducción
met reductierooster
com rede de redução
*
*
*
*
*
*
*
