21
РУ
ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

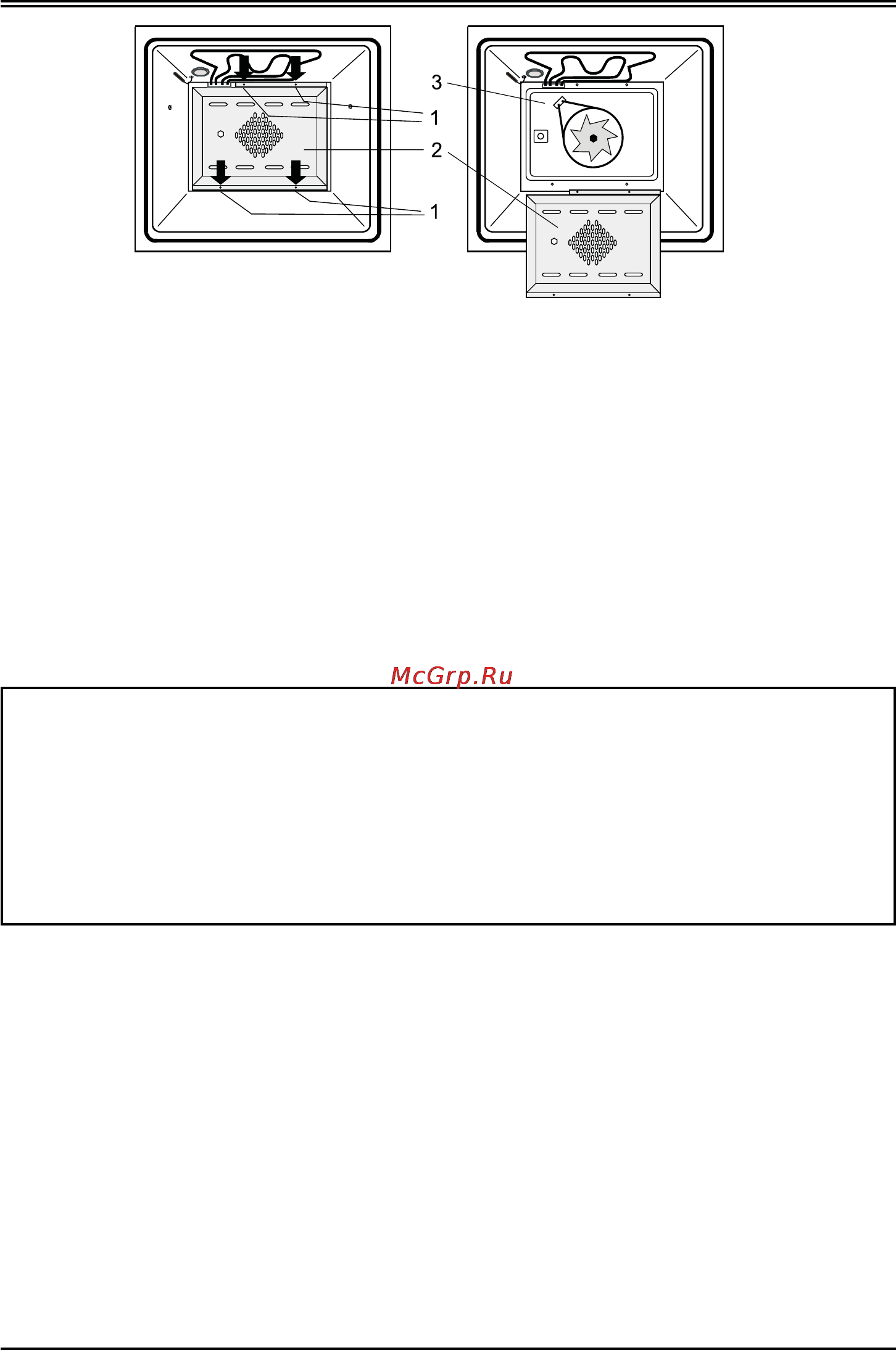

Рис. 16
6.3.4 ЧИСТКА ВНУТРЕННЕЙ ЧАСТИ ОТСЕКА ДУХОВОГО ШКАФА
• После извлечения направляющих и каталитических панелей очистите внутреннюю часть
отсека духового шкафа.
• Очистите эмалированные поверхности с помощью кухонных чистящих средств.
• Для очистки въевшихся устойчивых пятен используйте специальные средства для
очистки духового шкафа. Однако, такие химические средства едкие и требуют
аккуратного использования в минимальных дозах, ознакомьтесь с рекомендациями
изготовителя относительно
использования таких средств.
• После чистки внутренней части духового шкафа, сначала закрепите переднюю
каталитическую панель 2 болтами 1 (Рис. 16).
• Затем установите боковые каталитические панели и направляющие по бокам духового
шкафа.
ВНИМАНИЕ!
Специальные средства для чистки духового шкафа используются только
для эмалированных поверхностей. Не допускается использование таких
средств для чистки панелей, покрытых каталитической эмалью. Во время
сборки убедитесь, чтобы направляющие были закреплены на правой
стороне духового шкафа. Насадка, предотвращающая засовывание
противня или решетки в камеру духового шкафа, должна быть установлена
за задним
креплением направляющих.
