6
РУ

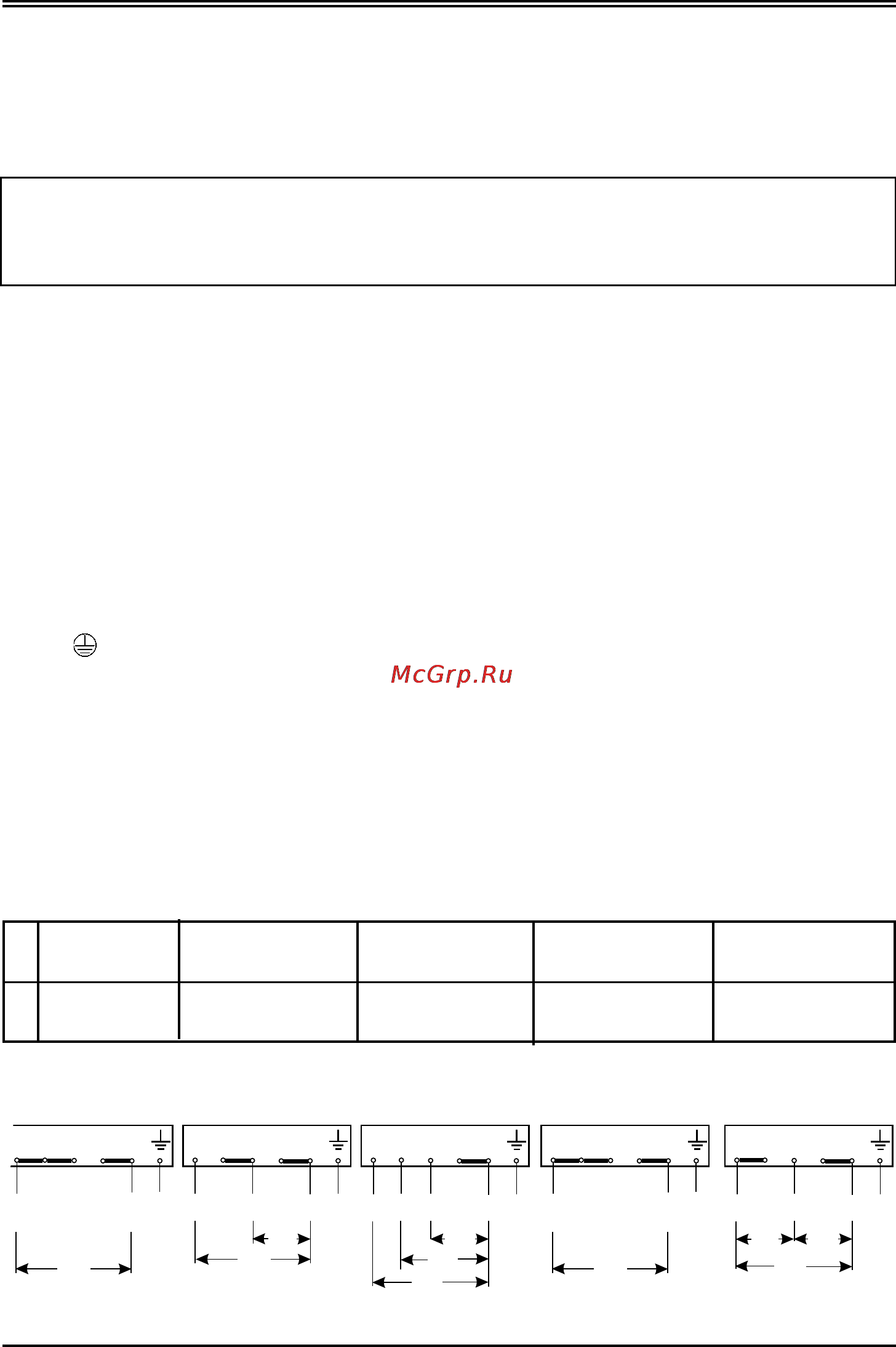

2.2 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
2. УСТАНОВКА
A
B
34,8
40,0
26,1
13,0
34,8
22,6
25,0
40,0
16,0
32,0
• Минимальное расстояние между варочной поверхностью и вытяжкой должно
составлять 650 мм.
• Перед использованием выровняйте плиту. Для этого используйте регулируемые
ножки, доступ к которым обеспечивается при выдвижении ящика.
Плита должна быть надлежащим образом подключена к электрической сети
квалифицированным электриком в соответствии с действующими нормами
техники безопасности. Не допускайте наладки или изменения электрической
системы плиты.
Перед подключением устройства убедитесь, что:
– номинальное напряжение в электрической сети соответствует напряжению,
указанному на фирменной табличке плиты.
– мощность подводящей линии для плиты достаточна, для
обеспечения
максимальной мощности, потребляемой прибором, указанной на фирменной
табличке.
Питающая электросеть плиты должна быть оснащена предохранительным
выключателем, который позволяет отключить питание в аварийной ситуации.
Замыкающие контакты предохранительного выключателя должны быть установлены на
расстоянии 3 мм друг от друга.
При подключении кабеля питания к электросети помните:
– жёлто-зелёный провод необходимо соединить с
клеммой заземления, обозначенной
как РЕ,
– синий провод – нейтральный,
– коричневый, чёрный и красный провода необходимо соединить с действующими
клеммами.
– Не допускается контакт проводов с поверхностями, температура которых
превышает 75ºС.
– Если плита поставляется без сетевого кабеля, используйте кабель типа Н05RR-F
или H05V2V2, как указано ниже.
Ниже приведены возможные схемы электрических соединений.
А – номинальное по фазам; В – защитное
L
1
L
2
L
3
N
230B
230B
230B
PE
L
1
L
L
2
3
NN
3N~ 400В 50 Гц
5 х 1,5 мм
2
L
1
L
2
N
230B
230B
PE
L
1
L
L
2
3
NN
2N~ 400В 50 Гц
4 х 2,5 мм
2
L
1
N
230B
PE
L
1
L
L
2
3
NN
1N~ 230В 50 Гц
3 х 6 мм
2
L
1
L
230B
PE
L
1
L
L
2
3
NN
2~ 230В 50 Гц
3 х 6 мм
2
2
L
1
L
2
L
230B
230B
230B
PE
L
1
L
L
2
3
NN
3~ 230В 50 Гц
4 х 2,5 мм
2
3
Рис. 2
