8
РУ
4.3. ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
4.4 РЕГУЛЯТОР ТЕМПЕРАТУРЫ
4.5 ЭЛЕКТРОННОЕ ПРОГРАММНОЕ УСТРОЙСТВО
ДУХОВОЙ ШКАФ

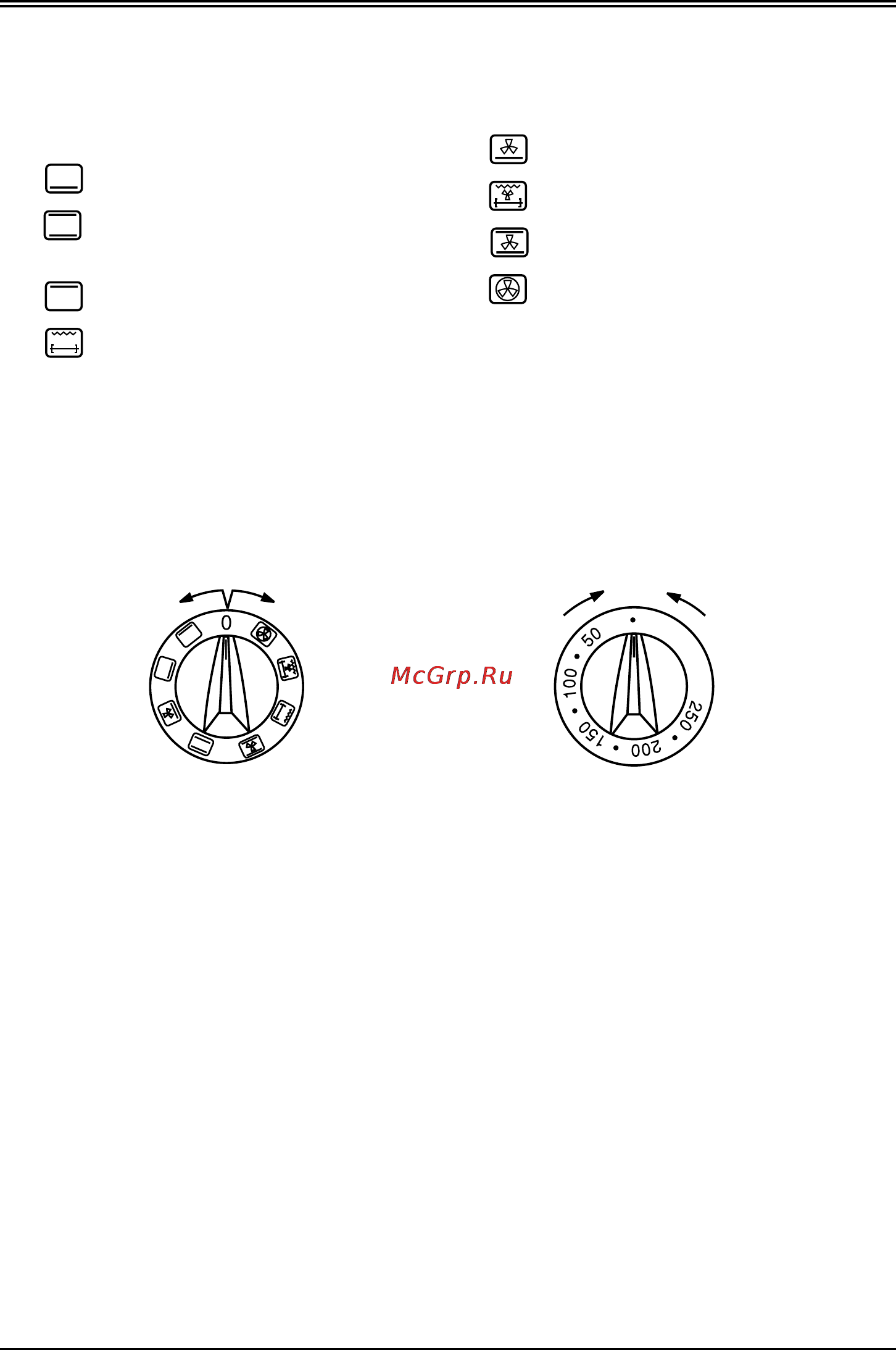

Рис. 9
Рис. 10
0 – духовой шкаф выключен
– нижний нагревательный элемент
– традиционный нагрев (нижний и
верхний нагревательные элементы)
– верхний нагревательный элемент
– гриль и вертел
– нижний нагревательный элемент
и вентилятор
– гриль и вертел и вентилятор
– нижний и верхний нагревательный
элементы и вентилятор (конвекция)
– принудительная тепловая
циркуляция
Вы можете выбрать следующие режимы духового шкафа:
• При выборе режима загорается соответствующая контрольная лампочка и включается
подсветка духового шкафа.
• По завершению использования духового шкафа всегда устанавливайте переключатель
режимов в положение 0.
ВКЛ ВЫКЛ
• Ручка регулирования температуры (Рис. 10) предназначена для установки и авто-
матического поддержания температуры внутри духового шкафа на заданном уровне.
• На ручке расположены следующие настройки: 50, 100, 150, 200 и 250, которые
соответствуют выбранной температуре в °С.
• Для выбора температуры поверните ручку по часовой стрелке, чтобы отключить данный
режим, поверните ручку в обратном направлении.
• После выбора температуры загорается контрольная лампочка. При достижении
указанной температуры нагревательные элементы автоматически отключаются, и
красная индикаторная лампа гаснет. Нагревательные элементы и красная индикаторная
лампа включаются и отключаются
в результате действия регулятора температуры.
Электронное программное устройство позволяет Вам управлять работой духового шкафа в
автоматическом и полуавтоматическом цикле.
После завершения действия каждой программы электронный таймер издаёт слышимый
звук, и духовой шкаф автоматически отключается.
Электронный таймер не исключает возможности ручного управления духовым шкафом.
Алгоритм действия программ описывается в последующих разделах
инструкций.
