8
РУ
3.4.ВКЛЮЧЕНИЕ ВАРОЧНЫХ ЗОН
ДУХОВОЙ ШКАФ

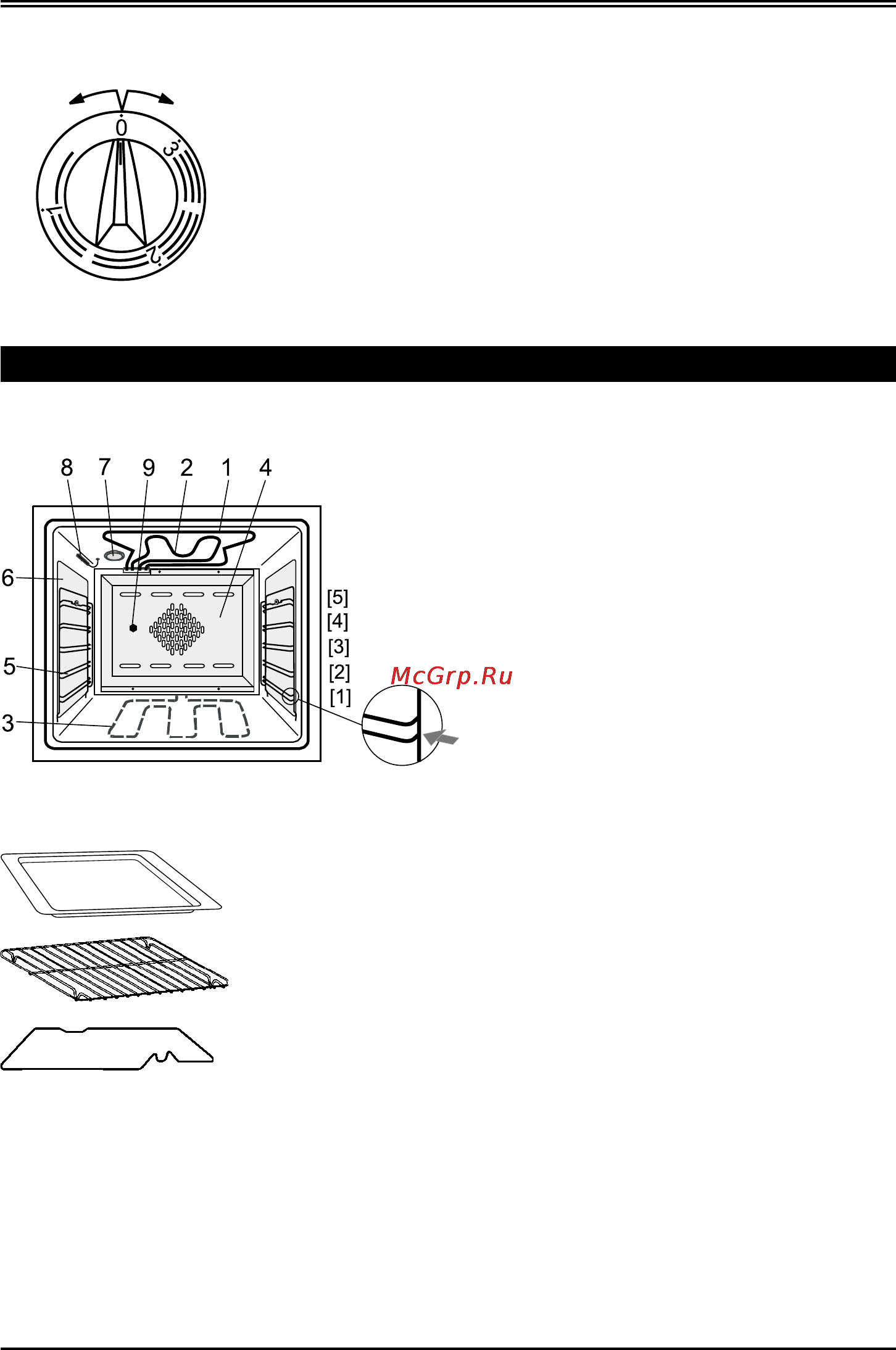

Рис. 6
4. ДУХОВОЙ ШКАФ
4.1 УСТРОЙСТВО ДУХОВОГО ШКАФА
Рис. 7
1 - верхний нагревательный элемент;
2 - нагревательный элемент гриль;
3 - нижний нагревательный элемент;
4 - крышка с отверстиями циркуляцион-
ного нагревательного элемента
и вентилятор;
5 - направляющие для установки
противней;
6 - панели самоочистки;
7 - лампа духового шкафа;
8 - датчик температуры;
9 - привод для шампурного гриля
ДОПОЛНИТЕЛЬНЫЕ ИЗДЕЛИЯ
Рис. 8
4.2 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ДУХОВОГО ШКАФА
Управление духовым шкафом во время эксплуатации осуществляется посредством:
– ручки переключения режимов в двух направлениях,
– ручки регулирования температуры,
– электронного программного устройства
• Варочные зоны керамических поверхностей включаются и
отключаются посредством ручек регулирования (Рис. 6),
расположенных на панели управления. Ручки
поворачиваются в двух направлениях.
• Перед включением варочной зоны убедитесь, что
выбранная Вами ручка
соответствует зоне, которую Вы
хотите использовать.
• При повороте ручки по часовой стрелке Вы постепенно
повышаете мощность, подаваемую к данной зоне, до
максимального значения.
Эмалированный противень для выпекания, используется
для приготовления мяса, рыбы и блюд в горшочках. Также
может использоваться в качестве поддона для сбора
капающего жира при жарке на решётчатом
противне.
Решётка предназначена для приготовления обычных блюд в
духовом шкафу. Также может использоваться без посуды для
жарки продуктов, например рыбы.
Форма для вертела используется для установки вертела.
