УСТАНОВКА
7
?
3 УСТАНОВКА

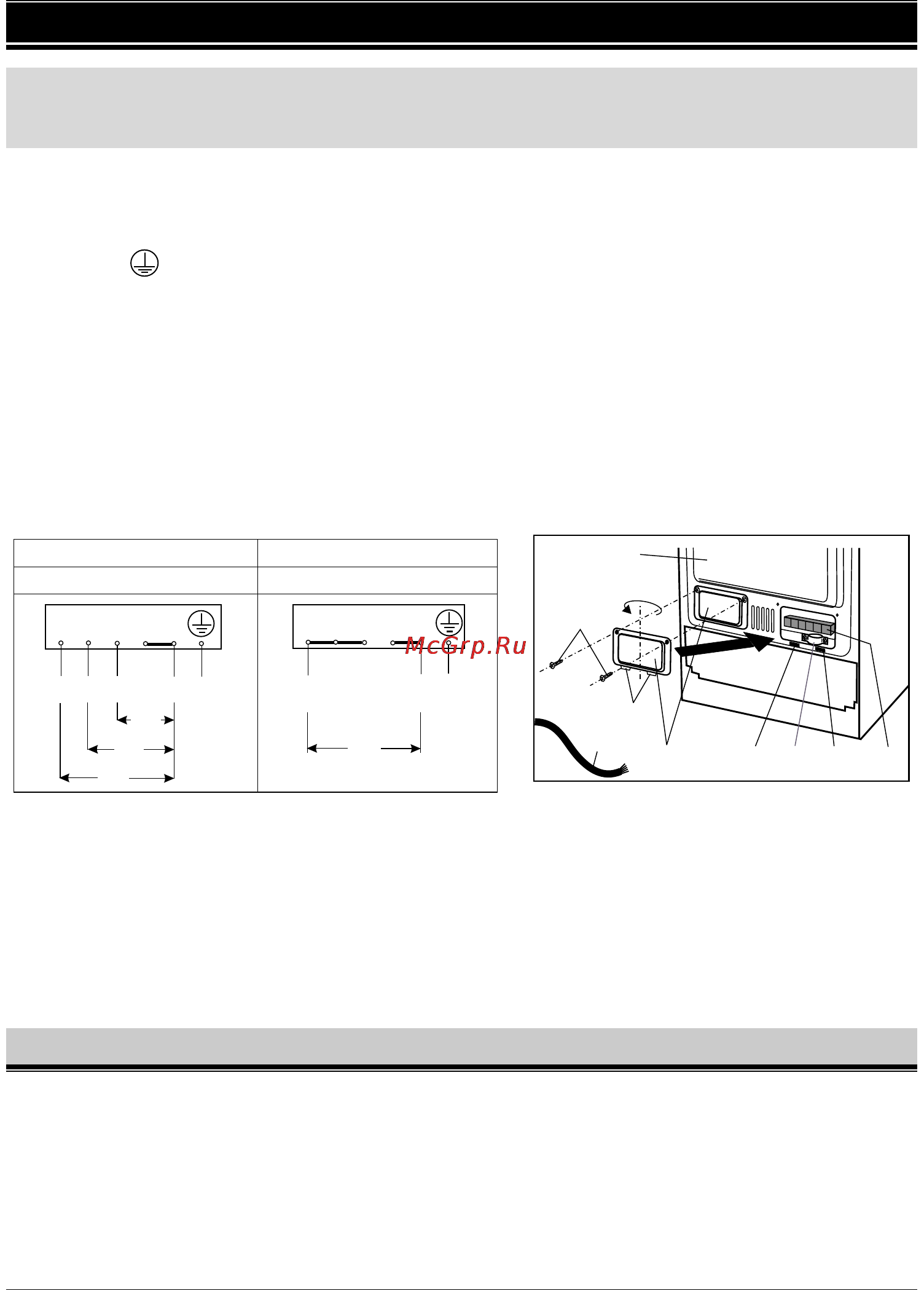

a) b)
Рисунок 6 Рисунок 7
3.1. ПОДГОТОВКА ПЛИТЫ К ЭКСПЛУАТАЦИИ
L1
L2
L3
N
230В
230В
230В
PE
L1
L2
L3
NN
400 В 3N ~ 50Гц
5 x 1,5 мм
2
L1
N
230В
PE
L1
L2
L3
NN
230 В 3N ~ 50Гц
3x6мм
2
1
466
2
3
8
7
5
180
Прибор следует подключать к электросети с дозволенной мощностью.
Запрещается самостоятельной внесение изменений в электрическое устройство
плиты.
•
Панель для подключения расположена на задней стенке плиты и имеет шесть резьбовых клемм,
две из них являются линейными выводами L1 – L2 – L3, а две – клеммами защитного
соединения с обозначением N – N (Рис.6), эти клеммы должны быть ненадолго закрыты. К
панели для подключения присоединены три крепления. Защитная клемма обозначена
символом .
•
Плита рассчитана на использование трехфазного переменного тока с напряжением 400 В ~ 50 Гц
(Рис. 6а). Плиту можно подключить также и к однофазной сети с напряжением 230 В, 50 Гц (Рис.
6b). При этом питающая электросеть должна выдерживать токовую нагрузку в 42 А.
•
Кабель подключения должен соответствовать виду подключения (трехфазный или однофазный)
и номинальной мощности плиты.
• Электроустановка для подачи тока должна иметь предохранительный выключатель для
выключения тока в экстренных случаях. Расстояние между рабочими контактами
предохранительного выключателя должно составлять минимум 3 мм.
• Подключите кабель подключения 1 (Рис. 7) к панели подключения 2 согласно схеме подключе-
ния (Рис.6). Закрепите кабель в креплении 4. Доступ к
крепежным болтам кабеля 1 в креплении
4 можно получить через щели под отверстием 6.
• После подключения плиты необходимо закрыть панель подключения.
• Для этого освободите крепежные болты 5 на крышке 3 с левой стороны плиты. Крышку 3
поверните на 180° по вертикальной оси, а затем вставьте лапками 8 в отверстие 6, нажмите
на
стенку плиты 7 и закрутите крепежные болты 5.
1. Протрите эмалированные и стеклянные поверхности мягкой влажной тряпкой.
2. Вытащите из духового шкафа комплектующие принадлежности, удалите пленку и помойте
комплектующие части теплой водой с добавлением моющего средства.
3. Перед первым употреблением рекомендуется выключить каждую конфорку на 3 минуты. В этом
случае на конфорки в виде исключения не следует ставить кастрюли.
4. Закройте дверцу
духового шкафа и включите духовой шкаф на 30 минут, выставив при этом
температуру на 250 ° С. После того как духовой шкаф остынет, помойте его и вытрите досуха.
5. Выставьте на таймере точное время. Настройка таймера описана в следующей главе инструкции.
