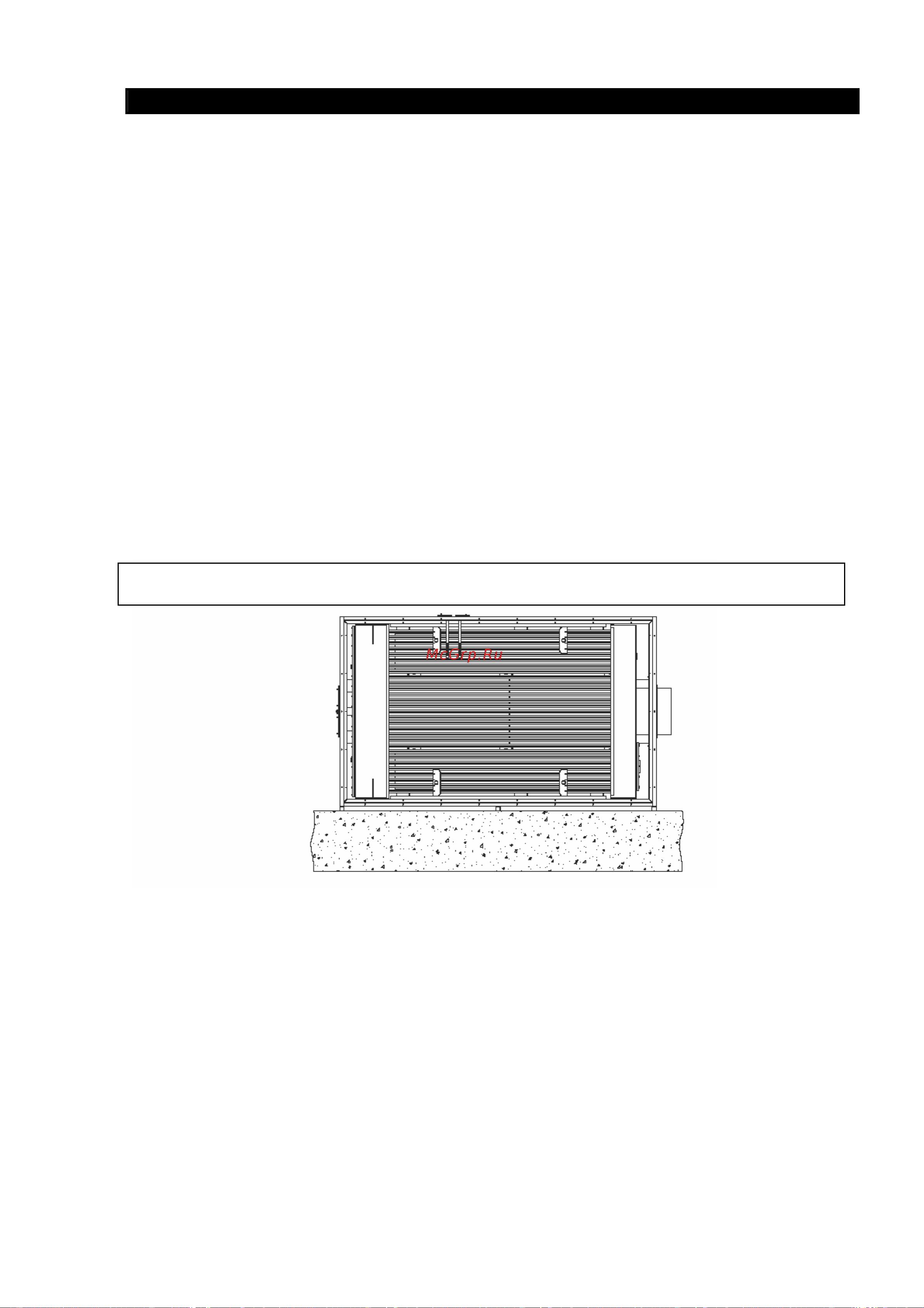

11
РАСПОЛОЖЕНИЕ
Место установки прибора определяется проектировщиком
либо иным компетентным персоналом. Необходимо
учитывать технические требования, а также действующие
нормы и положения. Для надлежащей установки прибора
рекомендуется получить соответствующие разрешения,
выдача которых производится на основании соответствия
разного рода требованиям (архитектурным нормам,
требованиям по противопожарной безопасности, защите
окружающей среды и т.
Для того, чтобы
осуществить правильную установку
аппарата, необходимо учитывать следующее:
• аппараты следует размещать на ровной, сухой
поверхности, способной выдержать вес изделия;
• необходимо обеспечить наличие свободного места в
рабочем помещении, достаточного для нормального
движения воздушного потока и позволяющего без труда
проводить операции по очистке, контролю и
техническому обслуживанию аппарата;
• следует устанавливать
аппарат на безопасном удалении от
(легко) воспламеняющихся веществ;
• аппарат должен беспрепятственно соединяться с
дымоходом и системой выброса конденсата продуктов
сгорания;
• аппарат следует установить таким образом, чтобы
обеспечить беспрепятственное выполнение любых
операций по контролю и техническому обслуживанию;
• модули следует устанавливать в местах, оборудованных
специальными вентиляционными
отверстиями в
соответствии с действующими нормами.
Не рекомендуется устанавливать аппарат:
• в помещениях, представляющих повышенную
огнеопасность и/или взрывоопасность, в местах испарения
агрессивных паров и газов;
• в углах помещений, где могут образоваться скопления
различных вспомогательных материалов, а также
чрезмерное количество пыли, тем самым, препятствуя
свободной циркуляции воздуха и понижая эффективность
работы воздухонагревателя;
• снаружи помещения (на открытом воздухе);
• в помещениях с пониженным давлением;
• в местах, температура внутри которых не соответствует
рабочему температурному диапазону, в пределах которого
рекомендуется пользоваться аппаратом и всеми
сопутствующими компонентами;
• в местах, влажность внутри которых не соответствует
рабочему температурному диапазону различных
компонентов агрегата.
СХЕМА УСТАНОВКИ ТЕПЛООБМЕННОГО МОДУЛЯ БЕЗ СИСТЕМЫ ВЫБРОСА КОНДЕНСАТА
