9

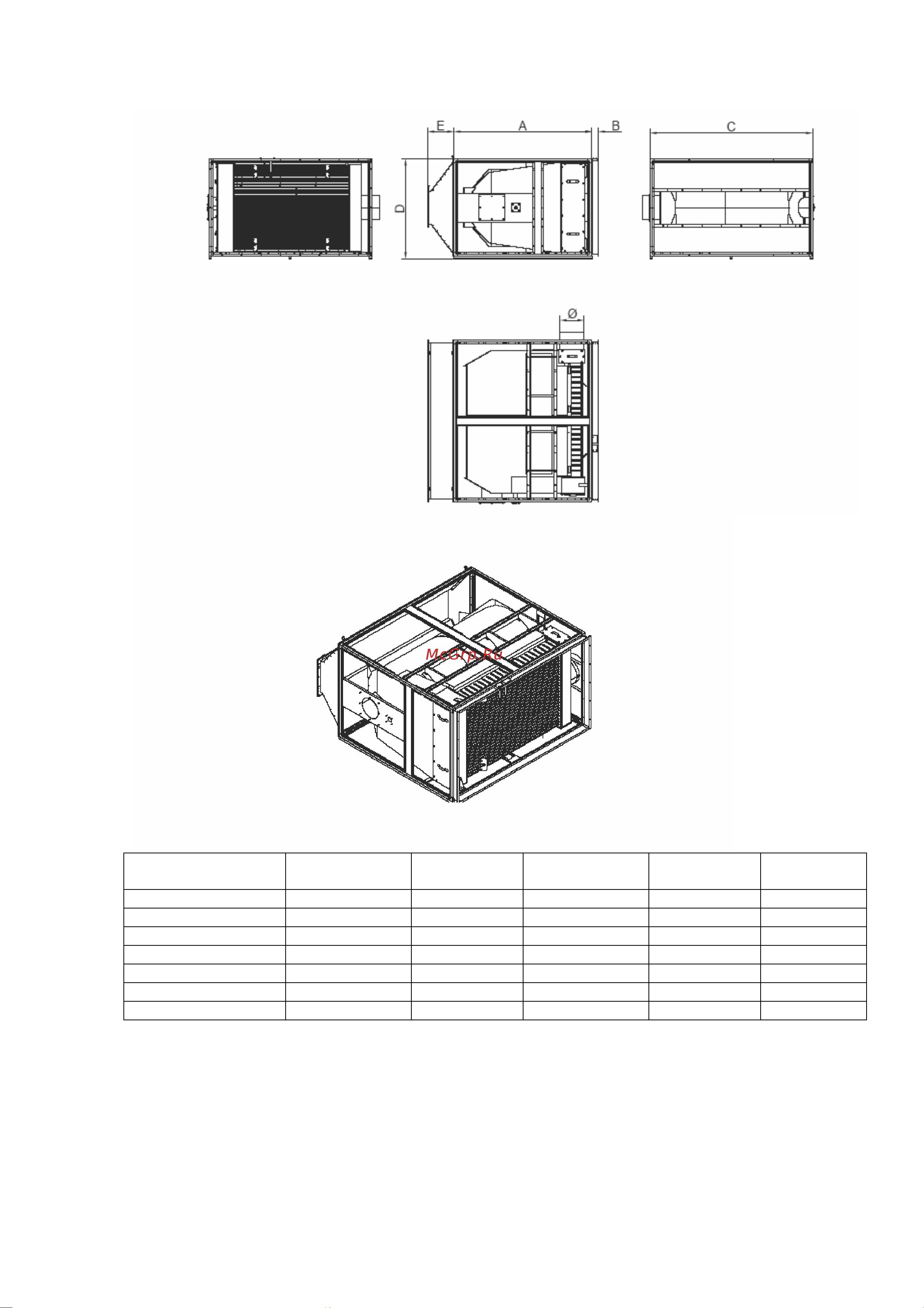

ТЕПЛООБМЕННЫЕ МОДУЛИ, ТИПЫ 5÷8:
Теплообменный
Модуль
ТИП 5 6 7 8
А
мм 1870 2120 2120
В
мм 100 100 100
С
мм 2090 2500 3500
D
мм 1270 1500 1500
Е
400 400 400
Ø Дымохода
мм 330 370 380
Вес
кг 775 100 1300
