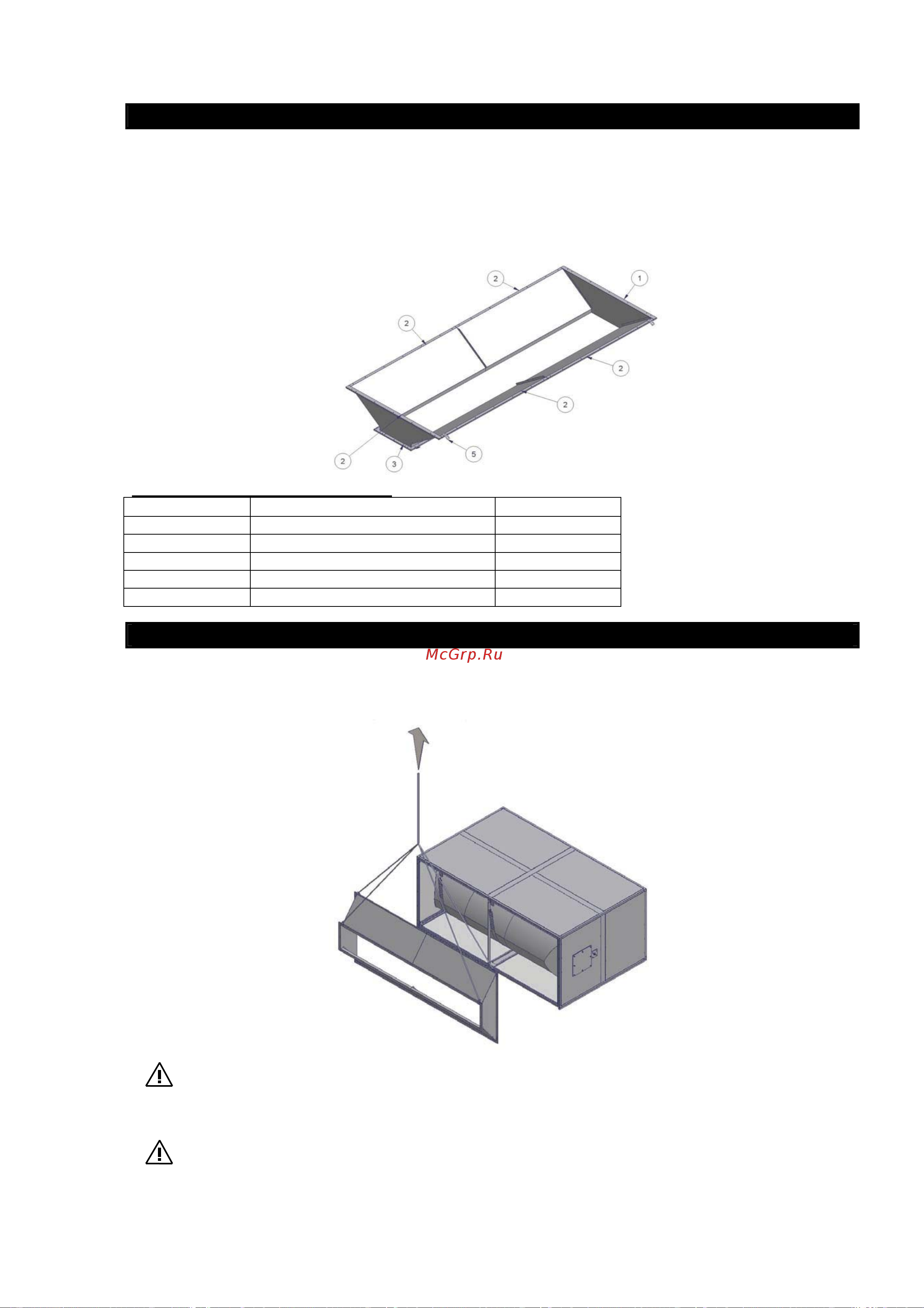

15
ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДАЧИ ВОЗДУХА
Теплообменные модули типов 1÷4 оборудованы аэравлическим устройством со стороны поступления
воздуха. Это устройство оптимизирует поток через теплообменник. Для теплообменных модулей типов 5÷8,
для удобства транспортировки, данный компонент поставляется в демонтированном виде.
Для установки приспособления воспользуйтесь набором винтов, имеющихся в комплекте, а также
нижеприведенным рисунком:
ЭКСПЛИКАЦИЯ КОМПОНЕНТОВ
ОБОЗНАЧЕНИЕ ОПИСАНИЕ КОЛИЧЕСТВО
1
Задний-передний элемент 4
2
Боковой элемент 4
3
Угловое соединение 4
4
Угловое соединение 4
5
Подъемные крючки 4
УСТАНОВКА ПРИСПОСОБЛЕНИЯ ДЛЯ ПОДАЧИ ВОЗДУХА
В комплект с данным приспособлением также входят рым-болты, которые необходимо установить и
использовать для зацепления подъемных веревок. Приспособление для подачи воздуха устанавливается на
аппарат так, как показано на рисунке ниже:
Между аппаратом и фланцем
приспособления для подачи воздуха
необходимо обязательно поместить
уплотнительную прокладку.
Несмотря на то, что приспособление
крепится непосредственно к аппарату,
последний не должен служить
единственной опорой. Приспособление
также должно быть прикреплено (или
поддерживаться) к воздухоотводам и/или
стенам помещения.
