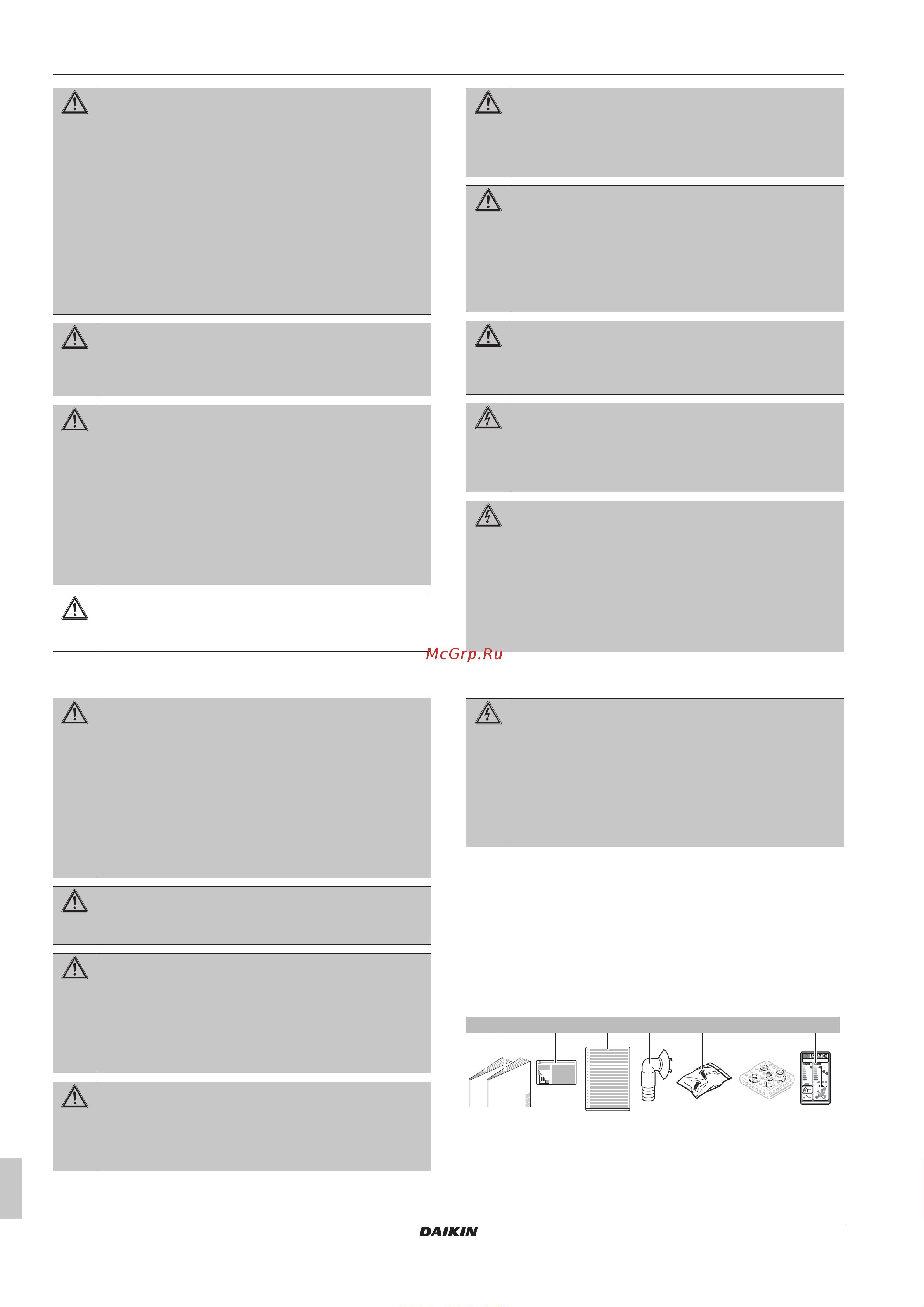

3 Информация о блоке
Руководство по монтажу
16
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
3P600450-2D – 2020.08
ПРЕДУПРЕЖДЕНИЕ
Хладагент в блоке умеренно горюч и обычно НЕ
вытекает. В случае утечки в помещении контакт
хладагента с пламенем горелки, нагревателем или
кухонной плитой может привести к возгоранию или
образованию вредного газа.
Выключите все огнеопасные нагревательные
устройства, проветрите помещение и свяжитесь с
дилером, у которого вы приобрели агрегат.
НЕ пользуйтесь блоком до тех пор, пока специалист
сервисной службы не подтвердит восстановление
исправности узлов, в которых произошла утечка
хладагента.
ПРЕДУПРЕЖДЕНИЕ
НЕ допускайте попадания случайно вытекшего
хладагента на кожу. Это может нанести глубокие раны,
вызванные обморожением.
ПРЕДУПРЕЖДЕНИЕ
▪ Пользуйтесь только хладагентом R32. Другие
вещества могут вызвать взрывы и несчастные
случаи.
▪ Хладагент R32 содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 675. НЕ
выпускайте эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО
надевайте защитные перчатки и очки.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание поломки компрессора НЕ заправляйте
больше хладагента, чем указано.
Монтаж электрических компонентов (см. раздел
«7Подключение электрооборудования» [422])
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО
аттестованные электрики в СТРОГОМ соответствии
с действующим законодательством.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все электрическое оборудование и материалы,
приобретаемые по месту монтажа, ДОЛЖНЫ
соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Электропитание подается на все электрические детали
(в том числе термисторы). Не прикасайтесь к ним
голыми руками.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Перед обслуживанием отключите электропитание
более чем на 10 минут и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи или
электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
Завершение монтажа наружного блока (см. раздел
«8Завершение монтажа наружного агрегата» [424])
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите распределительную коробку перед
включением электропитания.
3 Информация о блоке
3.1 Наружный агрегат
3.1.1 Для снятия аксессуаров с наружного
агрегата
1×1× 1× 1× 1×
c d e f g
1×
h
1×
a b
1×
a Руководство по монтажу наружного блока
b Общие правила техники безопасности
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
e Сливной патрубок
