5 Монтаж трубопроводов
Руководство по монтажу
18
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
3P600450-2D – 2020.08
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.

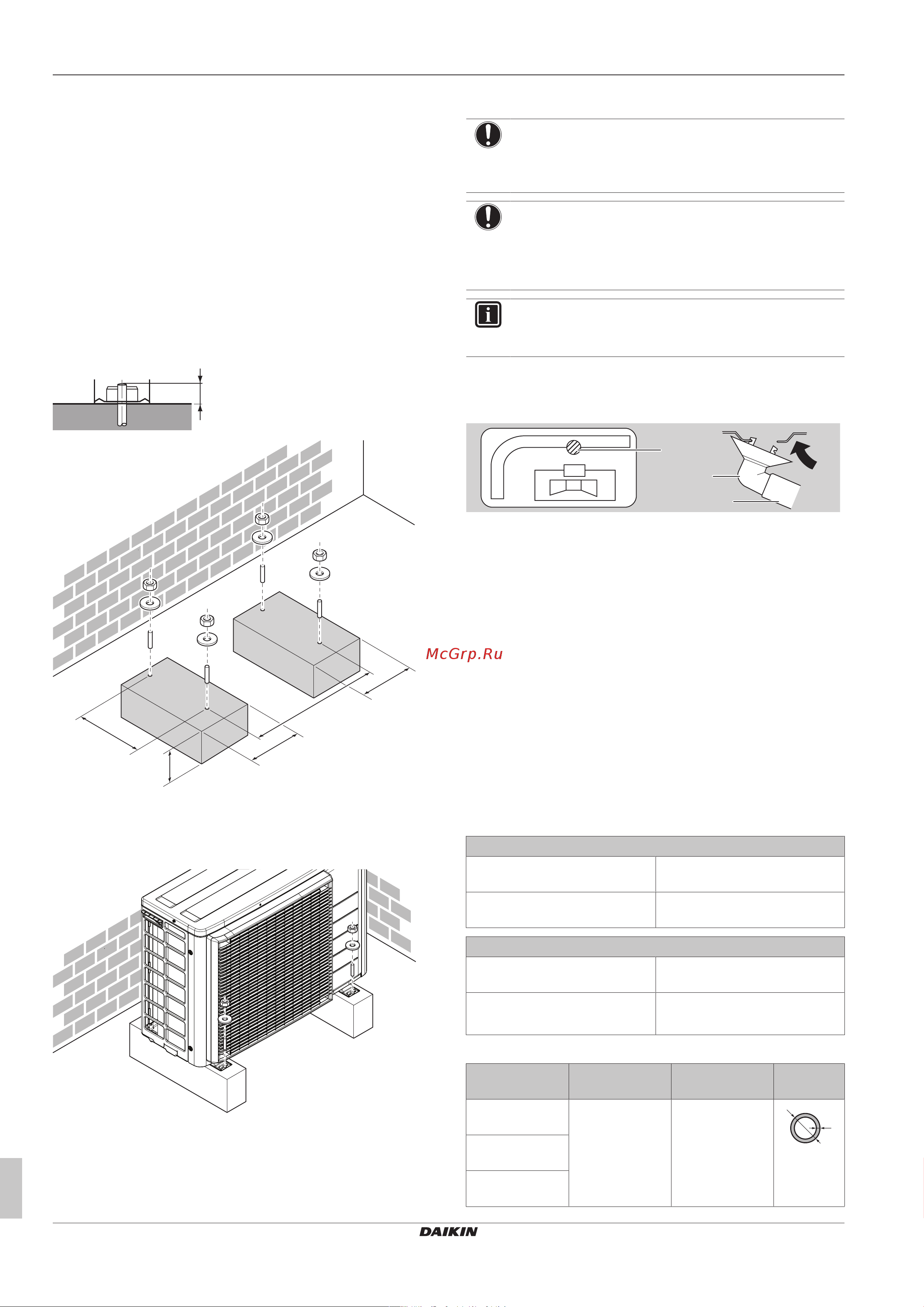

4.2 Монтаж наружного агрегата
4.2.1 Подготовка монтажной конструкции
Если есть вероятность передачи вибрации на здание,
используйте вибростойкую резину (приобретается по месту
установки).
При наличии хорошего дренажа блок можно установить
непосредственно на бетонный пол веранды или другую прочную
поверхность.
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
(mm)
311
574
240
240
a
a 100мм над расчетной поверхностью снежного
покрова
4.2.2 Установка наружного блока
4.2.3 Обустройство дренажа
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
ПРИМЕЧАНИЕ
Если сливные отверстия наружного блока перекрыты
монтажным основанием или поверхностью пола,
установите под опоры наружного блока
дополнительные подставки высотой не более 30мм.
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
1 Используйте сливную пробку.
2 Используйте шланг Ø16 мм (приобретается по месту
установки).
b
c
d
a
a Сливное отверстие
b Нижняя рама
c Сливная пробка
d Шланг (приобретается по месту установки)
5 Монтаж трубопроводов
5.1 Подготовка трубопровода
хладагента
5.1.1 Требования к трубопроводам
хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Диаметр трубок:
Класс 40
Трубопровод жидкого
хладагента
2 × Ø6,4мм (1/4 дюйма)
Трубопровод газообразного
хладагента
2 × Ø9,5мм (3/8 дюйма)
Класс 50
Трубопровод жидкого
хладагента
2 × Ø6,4мм (1/4 дюйма)
Трубопровод газообразного
хладагента
1 × Ø9,5мм (3/8 дюйма)
1 × Ø12,7мм (1/2 дюйма)
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4
дюйма)
Отожженная
медь (O)
≥0,8мм
t
Ø
9,5мм (3/8
дюйма)
12,7мм (1/2
дюйма)
