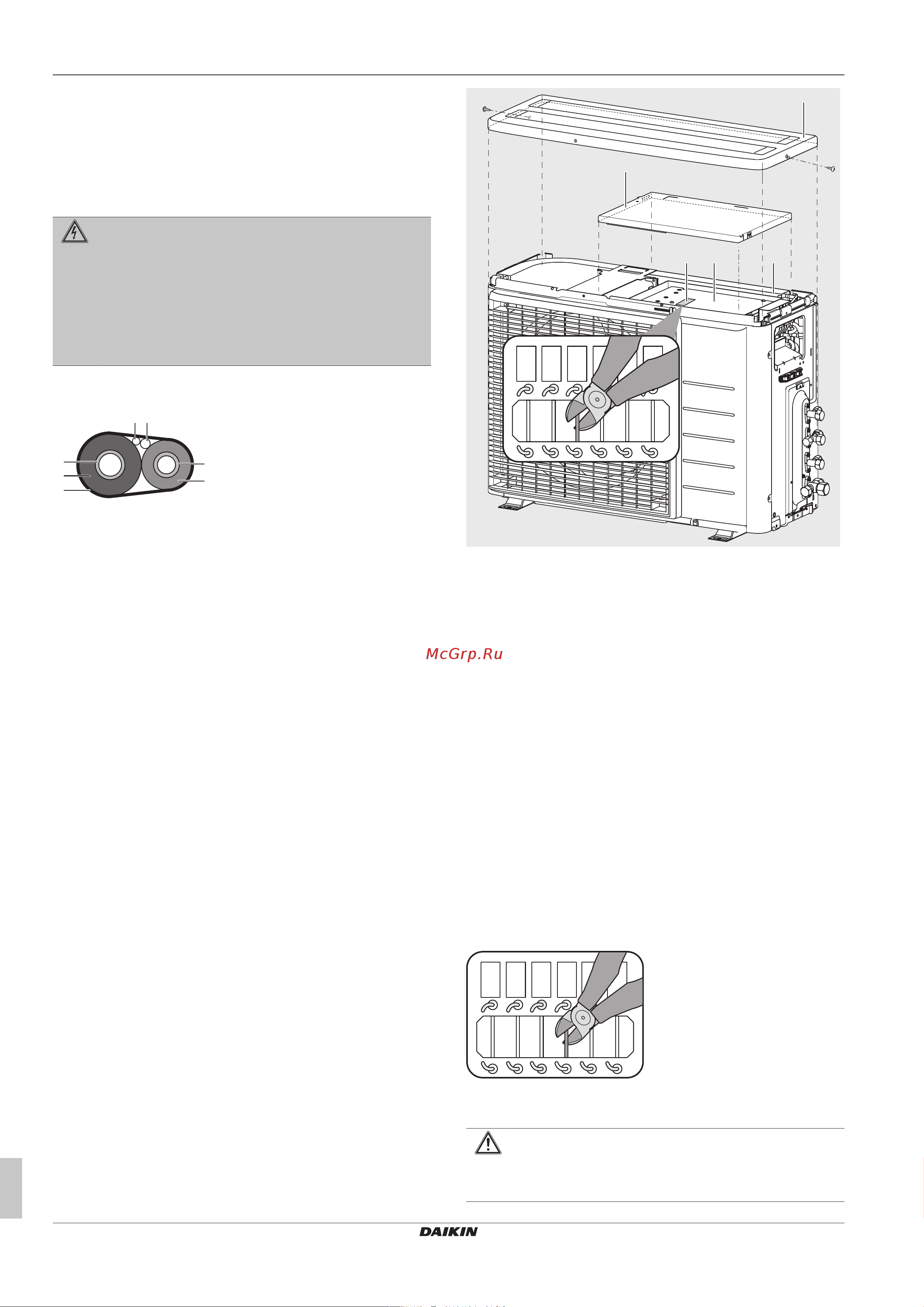

8 Завершение монтажа наружного агрегата
Руководство по монтажу
24
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
3P600450-2D – 2020.08
8 Завершение монтажа
наружного агрегата
8.1 Завершение монтажа наружного
блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите распределительную коробку перед
включением электропитания.
1 Изолируйте и закрепите трубопровод хладагента и кабели
следующим образом:
g
b
a
f
e
cd
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Электропроводка, проложенная по месту установки
оборудования (если проложена)
e Трубопровод жидкого хладагента
f Изоляция трубопровода жидкого хладагента
g Отделочная лента
2 Установите сервисную крышку.
9 Конфигурирование
9.1 Настройка запрета перехода в
режим экономии
Эта настройка блокирует прием командных сигналов с
пользовательского интерфейса. Настройка предназначена для
отключения приема команд (на переход в режим охлаждения/
обогрева) с пользовательского интерфейса внутренних блоков.
9.1.1 Активация запрета перехода в режим
экономии
Предварительные условия: ОБЯЗАТЕЛЬНО отключите
главный источник электропитания.
1 Снимите верхнюю панель с наружного блока (2 винта по
бокам).
2 Сдвинув крышку распределительной коробки, снимите ее.
Следите за тем, чтобы не согнуть крюк распределительной
коробки.
3 Срежьте перемычку (J23).
a
cde
b
J26
J24
J23
J6
J22
J8
a Верхняя панель
b Крышка распределительной коробки
c Распределительная коробка
d Печатная плата
e Перемычки печатной платы
4 Установив крышку распределительной коробки и верхнюю
панель на место, включите электропитание.
9.2 Тихий ночной режим
В тихом ночном режиме снижается шум при работе наружного
блока в ночное время. Хладопроизводительность блока тоже
немного снижается. Объяснив заказчику принцип действия
тихого ночного режима, выясните, собирается ли он
пользоваться этой функцией.
9.2.1 Включение тихого ночного режима
Предварительные условия: ОБЯЗАТЕЛЬНО отключите
главный источник электропитания.
1 Снимите с наружного блока верхнюю панель и крышку
распределительной коробки (см. параграф
«9.1.1 Активация запрета перехода в режим
экономии» [424])
2 Срежьте перемычку J6.
J26
J24
J23
J6
J22
J8
3 Установив крышку распределительной коробки и верхнюю
панель на место.
ПРЕДОСТЕРЕЖЕНИЕ
Устанавливая крышку распределительной коробки на
место, следите за тем, чтобы не зажать кабель питания
двигателя вентилятора.
