12 Технические данные
Руководство по монтажу
28
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
3P600450-2D – 2020.08
▪ Прочие компоненты: см. параграф3 статьи4 директивы PED
2MXM50, 2AMXM50, 2AMXF50, 2MXF50
7.9CuT
7.9CuT
M
4.8CuT
4.8CuT
9.5CuT
7.9CuT
9.5CuT
9.5CuT
9.5CuT
9.5CuT
9.5CuT
6.4CuT
6.4CuT
EV
A
EV
B
9.5CuT
6.4CuT
6.4CuT
6.4CuT
9.5CuT
9.5CuT
HPS1
9.5CuT
(9.5CuT)
(12.7CuT)
(6.4CuT)
(6.4CuT)
a
b
c
d
e
f
g
g
h
i
j
A
B
A
B
k
l
l
m
n
o
o
p
q
r
s
t
n
m
i
h
g
c
c

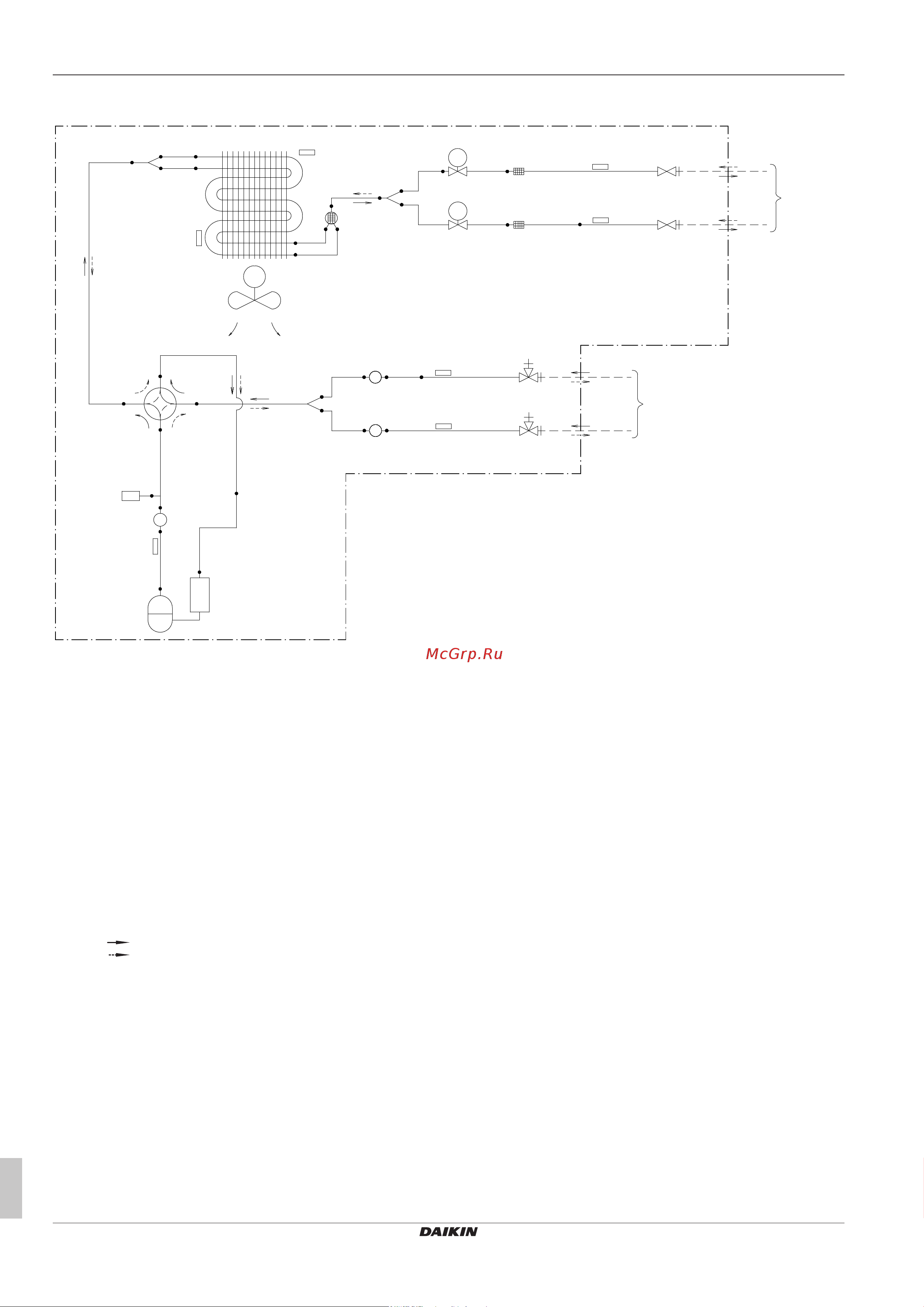

A Помещение A
B Помещение B
a 4-ходовой клапан ВКЛ: обогрев
b Реле высокого давления с автоматическим сбросом
c Глушитель
d Термистор трубопровода нагнетания
e Компрессор
f Аккумулятор
g Ответвление
h Термистор (в контуре газообразного хладагента)
i Запорный вентиль трубопровода газообразного
хладагента
j Трубопровод газообразного хладагента по месту
установки
k Трубопровод жидкого хладагента по месту установки
l Запорный вентиль в контуре жидкого хладагента
m Термистор (в контуре жидкого хладагента)
n Фильтр
o Клапан с электроприводом
p Глушитель
q Термистор температуры наружного воздуха
r Теплообменник
M Электромотор вентилятора
Поток хладагента в режиме охлаждения
Поток хладагента в режиме обогрева
