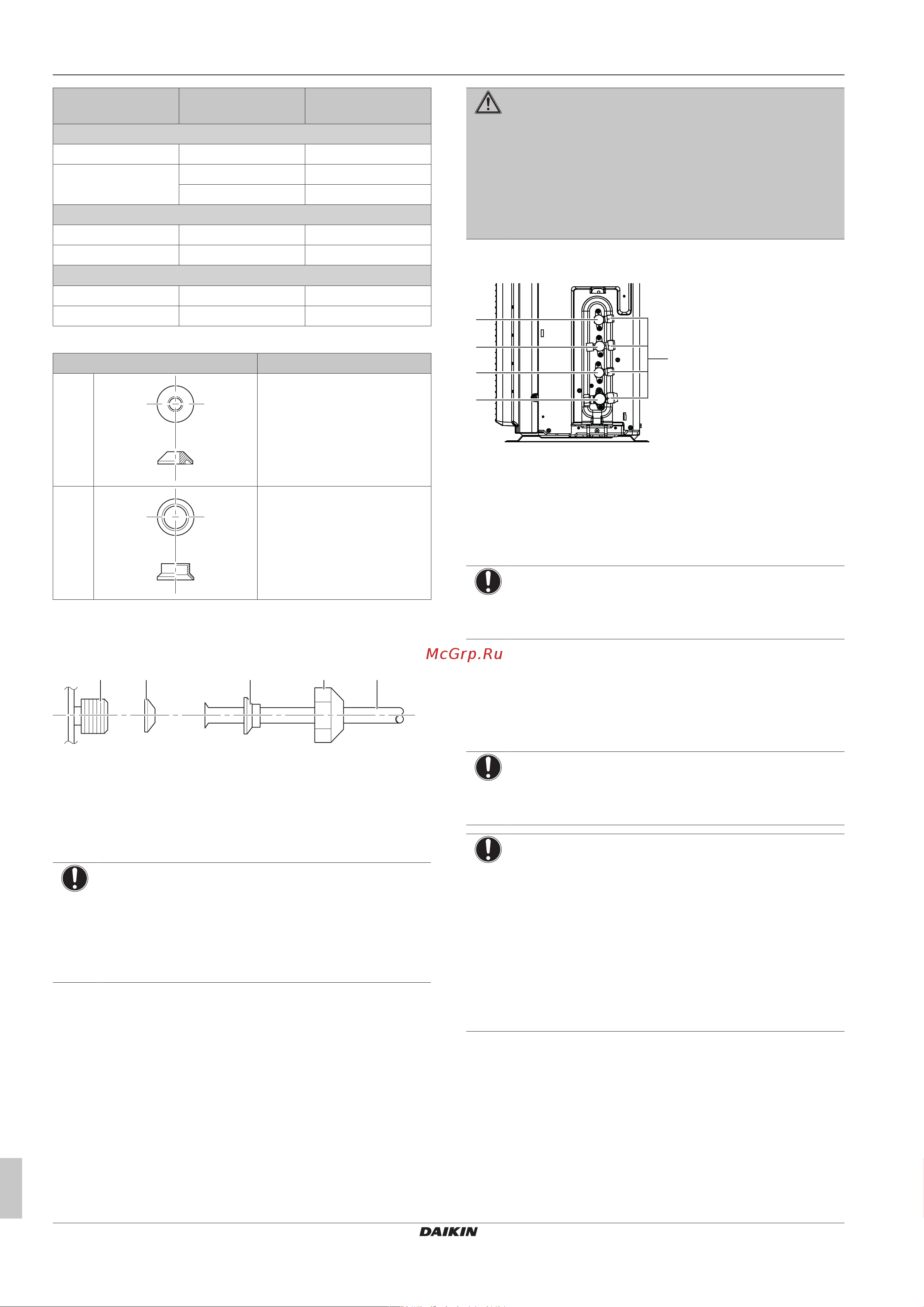

5 Монтаж трубопроводов
Руководство по монтажу
20
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
3P600450-2D – 2020.08
Отверстие Класс Переходной
патрубок
2MXM50, 2AMXM50
A 15, 20, 25, 35, 42
(a)
B 15, 20, 25, 35 1+2
42, 50
2AMXF50
A 25, 35
B 25, 35 1+2
2MXF50
A 20, 25, 35
B 20, 25, 35 1+2
(a)
Используйте дополнительную принадлежность.
Тип переходного патрубка Соединение
1 Ø12,7мм → Ø9,5мм
2 Ø12,7мм → Ø9,5мм
Образец соединения:
Подсоединение трубки Ø9,5мм к соединительному отверстию
Ø12,7мм для трубопровода газообразного хладагента
a b d ec
a Соединительное отверстие наружного блока
b Переходной патрубок 1-го типа
c Переходной патрубок 2-го типа
d Накидная гайка для Ø12,7мм
e Межблочные трубопроводы
Нанесите слой фреоновое масло на резьбу соединительного
отверстия наружного блока, куда входит накидная гайка.
ПРИМЕЧАНИЕ
Пользуйтесь подходящим динамометрическим ключом
во избежание повреждения соединительной резьбы в
результате перетягивания накидной гайки. Следите за
тем, чтобы НЕ перетянуть гайку (допускается примерно
2/3-1× обычного момента затяжки), в противном случае
возможно повреждение трубки меньшего диаметра.
5.2.2 Подсоединение трубопровода
хладагента к наружному блоку
Длина трубопроводов. Трубопроводы по месту монтажа
должны быть как можно короче.
Защита трубопроводов. Необходимо обеспечить защиту
трубопроводов по месту монтажа от физического
повреждения.
ПРЕДУПРЕЖДЕНИЕ
Обеспечьте надежность соединений трубопровода
хладагента, прежде чем запускать компрессор. Если во
время работы компрессора трубопроводы хладагента
НЕ закреплены, а запорный вентиль открыт, то
всасывание воздуха приводит к отклонению давления
в контуре хладагента от нормы, что чревато
повреждением оборудования и даже нанесением
травмы.
1 Соедините патрубок жидкого хладагента внутреннего блока
с жидкостным запорным вентилем наружного блока.
a
c
b
a
b
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль трубопровода газообразного
хладагента
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего
блока с запорным вентилем газообразного хладагента
наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
5.3 Проверка трубопровода
хладагента
5.3.1 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление
блока (см. параметр PS High на паспортной табличке
блока).
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения
пробы на образование пузырей, рекомендованный
вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать
растрескивание накидных гаек мыльном водяном
растворе может содержаться соль, которая впитывает
влагу, замерзающую при охлаждении трубопроводов) и
привести к коррозии конических соединений
мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между
латунной накидной гайкой и медным раструбом).
1 Заправьте систему азотом до давления не менее 200кПа
(2 бар). Для выявления незначительных утечек
рекомендуется довести давление до 3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
