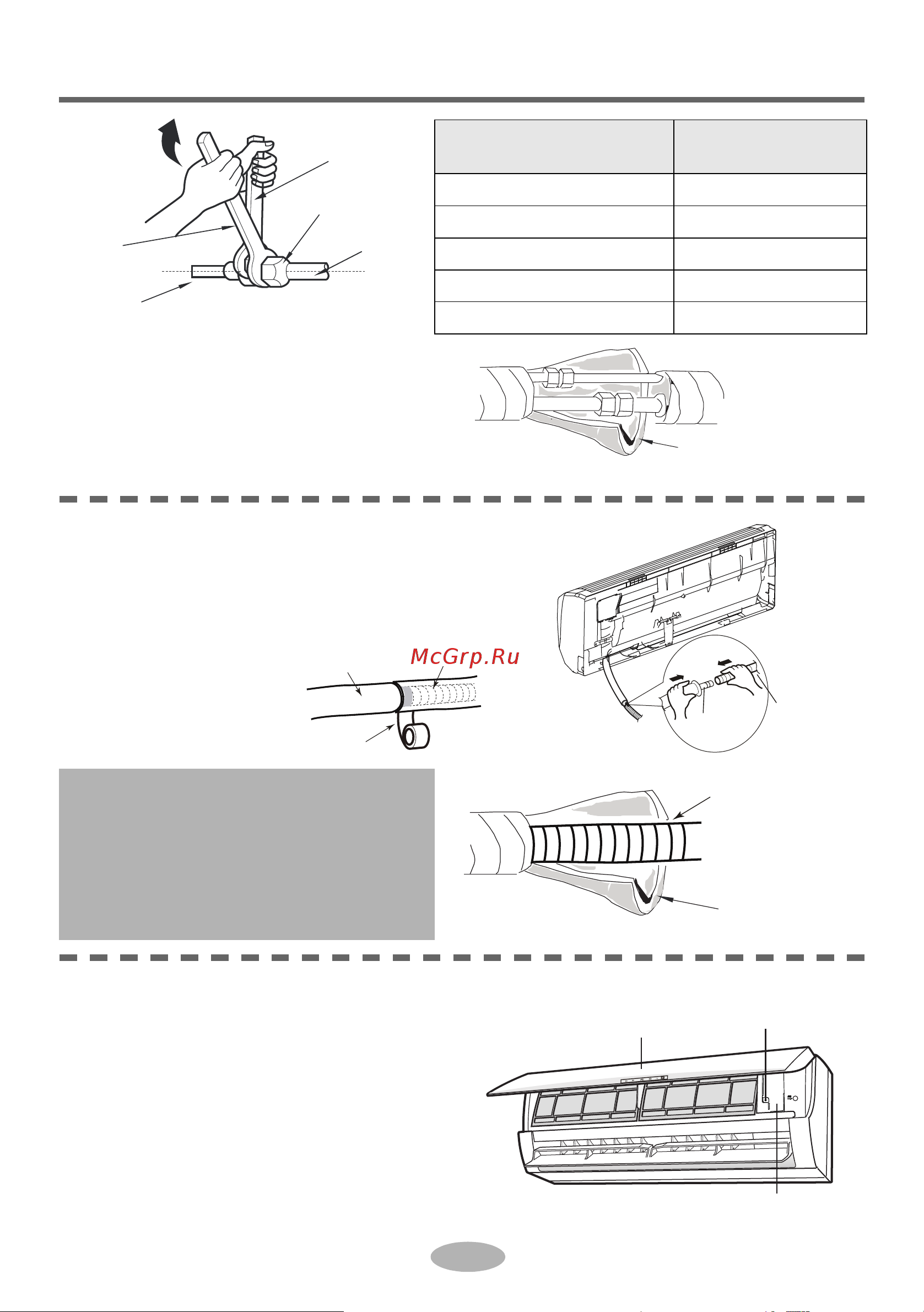

9
Русский
Установка внутреннего агрегата
4. Поместите внутреннюю трубу
истык соединительной трубы
внутрь изоляционной трубы,
затем все это обмотайте лентой.
Шаг шестой: установка сливного
шланга
1. Подсоедините сливной шланг к выпускной
трубе внутреннего агрегата.
2. Оберните место
соединения лентой.
Шаг седьмой: подсоединение провода внутреннего агрегата
1. Откройте панель, выверните винт
крышки электропроводки и снимите
крышку.
Диаметр
шестигранной гайки
Момент затяжки
(Н·м)
Ø6 15~20
Ø9,52 30~40
Ø12 40~55
Ø16 60~65
Ø19 70~75
динамометрический
ключ
внутренняя труба
накидная гайка
труба
гаечный ключ с
открытым зевом
изоляционная
труба
сливной
шланг
выпускная
труба
сливной
шланг
выпускная
труба
лента
сливной шланг
изоляционная
труба
Примечание:
●Для предотвращения конденсации
к внутреннему сливному шлангу
следует добавить изоляционную
трубу.
●Пластиковые дюбеля не входят
в комплект поставки.
панель
винт
крышка электропроводки
