10
Русский

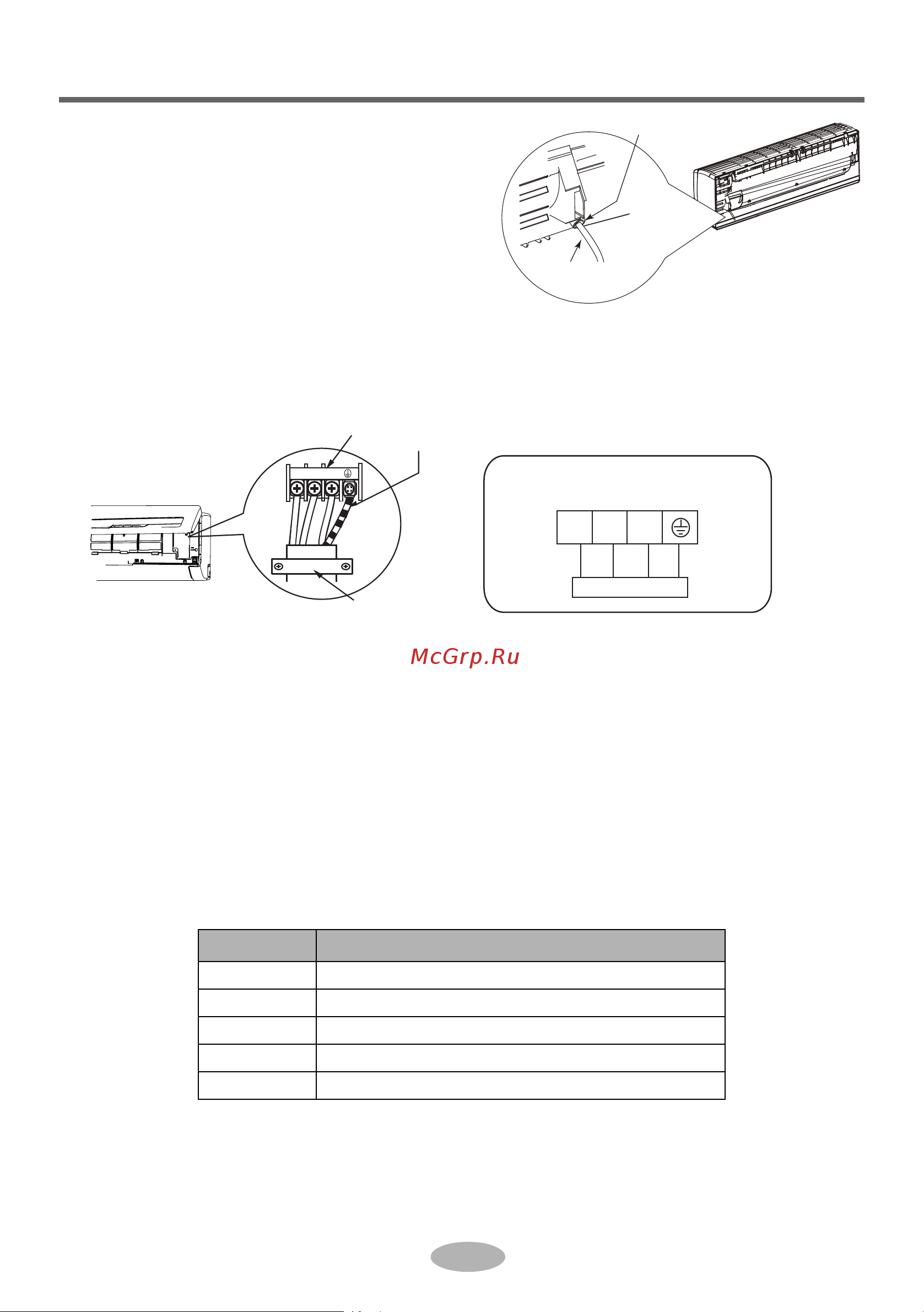

Установка внутреннего агрегата
2. Пропустите провод электропитания
сквозь отверстие для кабельной
арматуры в задней части внутреннего
агрегата и вытяните его с передней
стороны агрегата.
3. Снимите скобу крепления провода; подсоедините провод электропитания к
нужной клемме в соответствии с цветовыми обозначениями; затяните винт
и закрепите провод электропитания скобой.
4. Установите крышку электропроводки на место и затяните винт.
5. Закройте панель.
Примечание:
●все провода внутреннего и наружного агрегатов должен подключать
специалист.
● Если длина провода электропитания недостаточна (см. таблицу ниже),
обратитесь к поставщику за другим проводом. Не занимайтесь удлинением
провода самостоятельно.
●К кондиционеру должен быть последовательно подключен автоматический
выключатель.
Класс: Длина соединительного провода (мм)
20 1800
25 1800
35 2000
50 2000
60 2000
провод электро-
питания
отверстие для кабельной
арматуры
N(1) 2 3
2
N
(
1
)
3
монтажная панель провод
заземления
скоба крепления
провода
Примечание: Изображенная монтажная панель приведена только для справки.
Обратитесь к фактически существующей панели.
Подключение наружного агрегата
(для справки)
синий
черный
корич-
невый
желто-
зеленый
