Daikin RYNV60AV1 [19/40] Вакуумный насос
![Daikin RYNV60AV1 [19/40] Вакуумный насос](/views2/1785249/page19/bg13.png)
15
Русский
Вакуумный насос
1. Снимите колпачки
жидкостного и газового
вентилей и отверните
гайку с отверстия для
заправки хладагентом.
2. Подсоедините
заправочный
шланг пьезометра
котверстию для
заправки хладагентом
на газовом вентиле,
после чего другой
заправочный шланг
подсоедините
к вакуумному насосу.
3. Полностью откройте
пьезометр и оставьте
его работать в течение
10-15 мин., чтобы
проверить,
сохраняется ли в нем
давление
-0,1 МПа.
4. Закройте вакуумный насос и оставьте его в этом состоянии в течение
1-2 мин., чтобы проверить, сохраняется ли в пьезометре давление -0,1 МПа.
Если давление понижается, это может указывать на наличие утечки.
5. Отсоедините пьезометр, с помощью шестигранного ключа полностью
откройте сердечники жидкостного и газового вентилей.
6. Затяните навинчивающиеся колпачки вентилей и
отверстия для заправки
хладагентом.
Обнаружение утечек
1. С помощью детектора утечки:
проверьте, нет ли утечки.
2. С помощью мыльной воды:
при отсутствии детектора утечки используйте мыльную воду для
обнаружения возможной утечки. Нанесите мыльную воду на место
предполагаемой утечки и подождите более 3 мин. Если в этом месте
образуются пузырьки воздуха, значит здесь есть утечка.

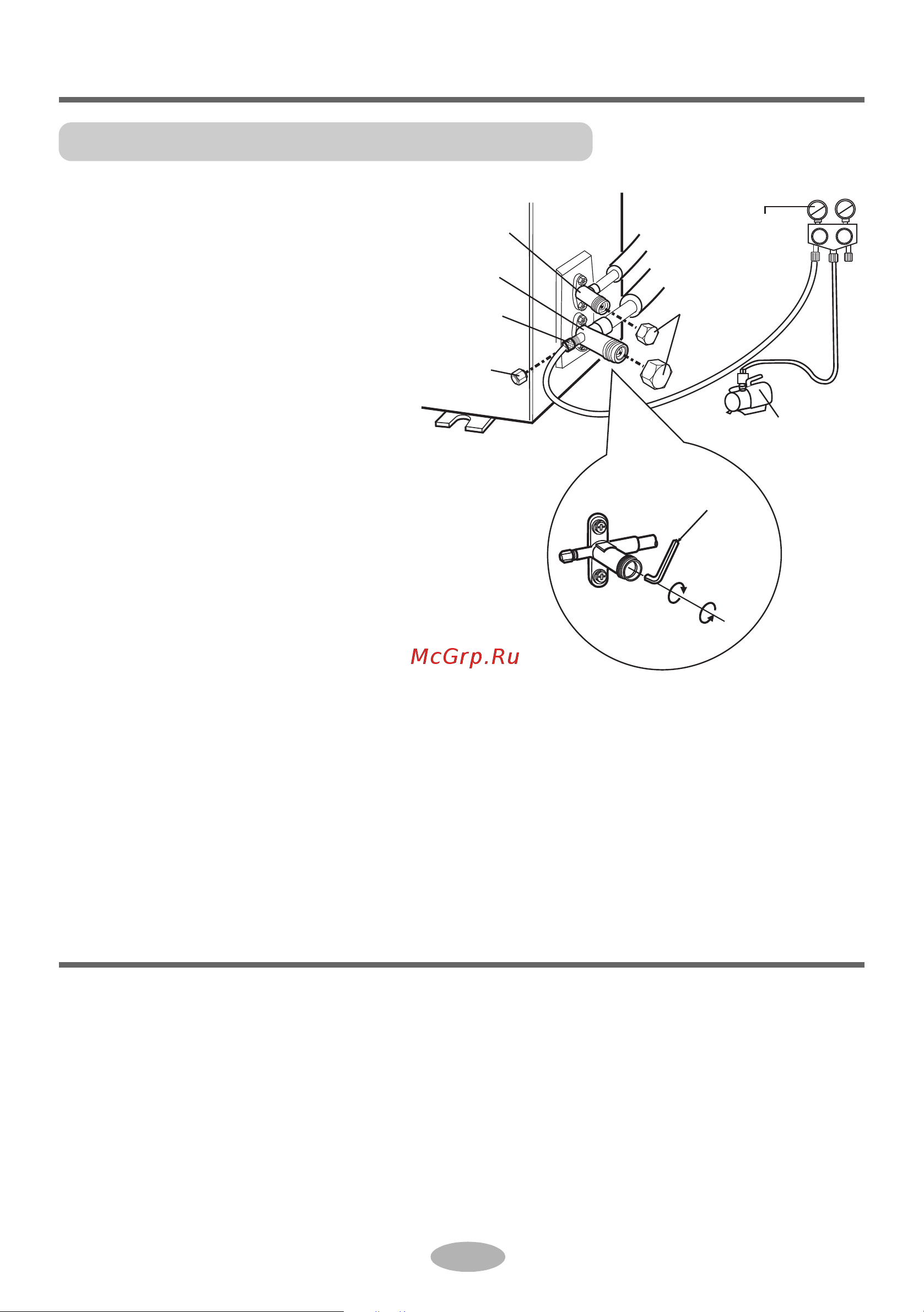

Использование вакуумного насоса
Lo Hi
жидкостной вентиль
газовый вентиль
отверстие для за-
правки хладагентом
колпачок
вентиля
вакуумный
насос
пьезометр
шестигранный
ключ
закрыто
открыто
гайка отверстия для
заправки хладагентом
