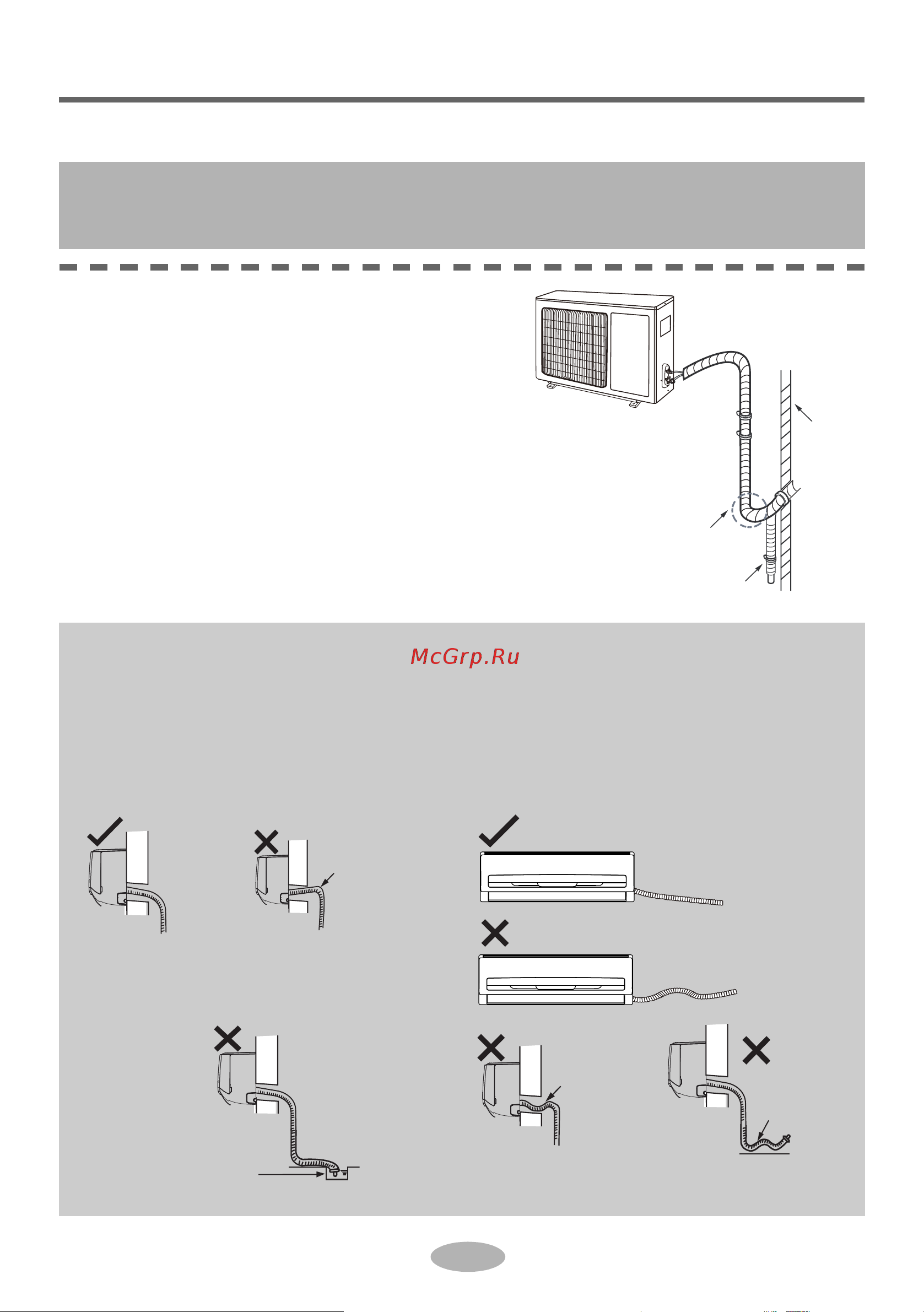

![Daikin RYNV60AV1 [18/40] Установка наружного агрегата](/views2/1785249/page18/bg12.png)
14
Русский
Установка наружного агрегата
2. Закрепите кабель электропитания и провод цепи управления скобой
крепления проводов (только для блока охлаждения и обогрева).
Шаг шестой: заделка труб
1. Трубы следует размещать вдоль стены,
изгибать продуманно и по возможности
убирать. Минимальный радиус изгиба
трубы составляет 10 см.
2. Если наружный агрегат расположен
выше отверстия в стене, необходимо
перед вводом трубы в помещение
U-образно изогнуть ее, чтобы через
нее в помещение не попадал дождь.
Примечание:
●затянув винт, слегка потяните кабель электропитания, чтобы проверить,
прочно ли он закреплен.
U-образный изгиб
сливной шланг
стена
Примечание:
● отверстие в стене, через которое
проходит сливной шланг, не
должно располагаться выше
отверстия выпускной трубы
внутреннего агрегата.
● Отверстие для выпуска воды не
должно быть погружено в воду, иначе
это будет препятствовать сливу.
сливной
шланг не
должен
быть
направлен
вверх
Выпуск воды не
должен быть
погружен в воду
●Сливной шланг должен иметь
легкий уклон в направлении вниз.
Сливной шланг не должен быть
согнут, поднят, изогнут
волнообразно и т.д.
Сливной шланг не должен быть
волнообразно изогнут
Сливной шланг
не должен быть
волнообразно
изогнут
Патрубок
для выпуска
воды не
должен
быть
волнообраз
но изогнут
