Daikin RYNV60AV1 [17/40] Установка наружного агрегата
![Daikin RYNV60AV1 [17/40] Установка наружного агрегата](/views2/1785249/page17/bg11.png)
13
Русский

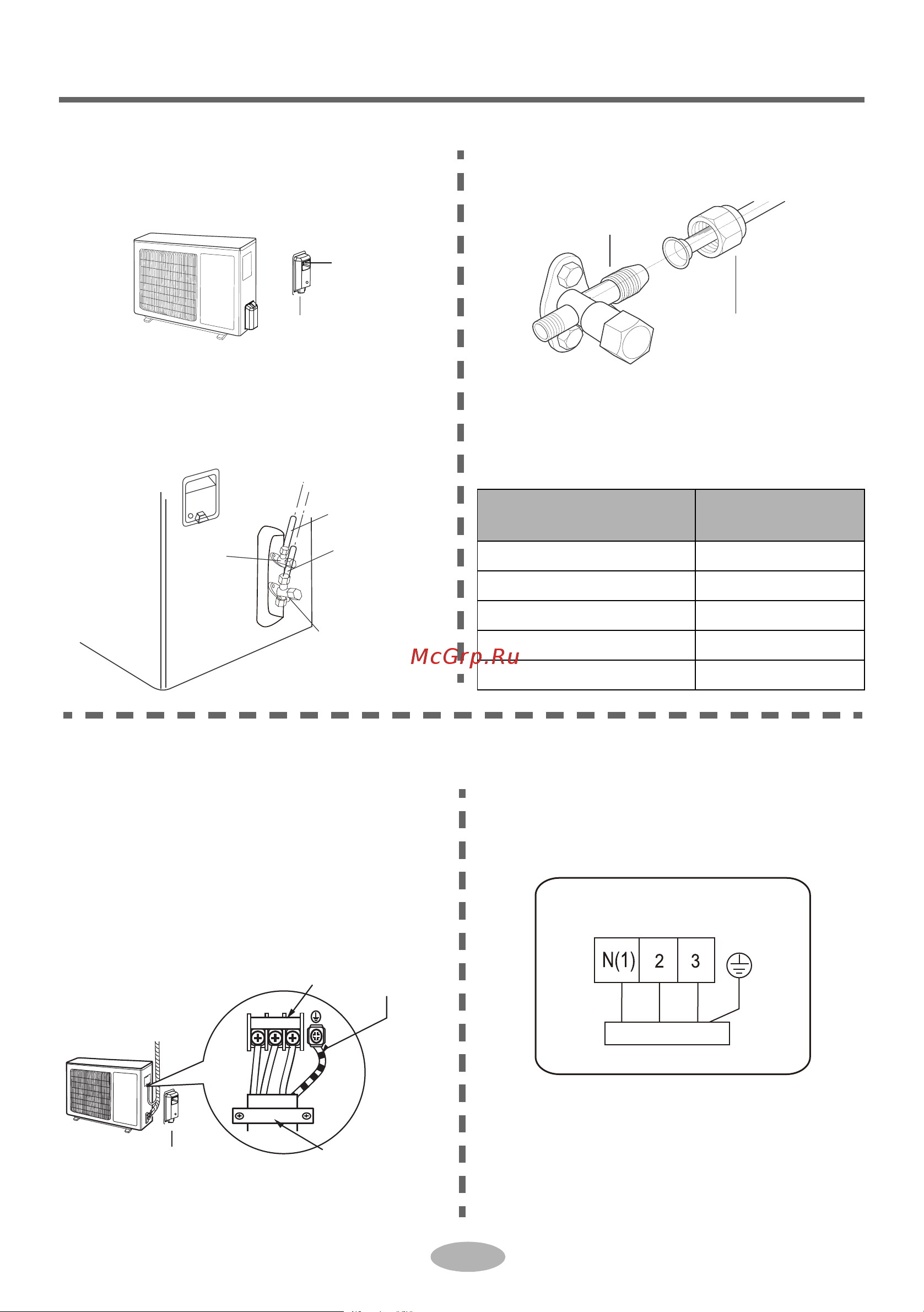

Установка наружного агрегата
Шаг четвертый: подсоединение внутренних и наружных труб
1. Выверните винт в расположенной
справа ручке наружного агрегата
иснимите ручку.
2. Снимите навинчивающийся
колпачок вентиля и вставьте
трубное соединение в раструб.
винт
ручка
газовый
вентиль
газовая
трубка
жидкостная
трубка
жид-
кост-
ной
вен-
тиль
1. Предварительная ручная затяжка
накидной гайки.
2. Затяните накидную гайку
спомощью динамометрического
ключа, сообразуясь с приведенной
ниже таблицей.
Диаметр
шестигранной гайки
Момент
затяжки (Н·м)
Ø6 15~20
Ø9,52 30~40
Ø12 40~55
Ø16 60~65
Ø19 70~75
yellow-
green
трубное соединение
накидная
гайка
1. Снимите скобу крепления провода;
подсоедините кабель электропита-
ния и провод цепи управления (только
для блока охлаждения и обогрева)
к клеммной колодке в соответствии с
цветовыми обозначениями; закрепите
провода винтами.
2
N
(
1
)
3
монтажная панель
провод
заземления
скоба
крепления
провода
ручка
Подключение внутреннего
агрегата (для справки)
синий
черный
корич-
невый
желто-
зеленый
Шаг пятый: подсоединение электрических проводов наружного агрегата
