Daikin RYNV60AV1 [16/40] Установка наружного агрегата

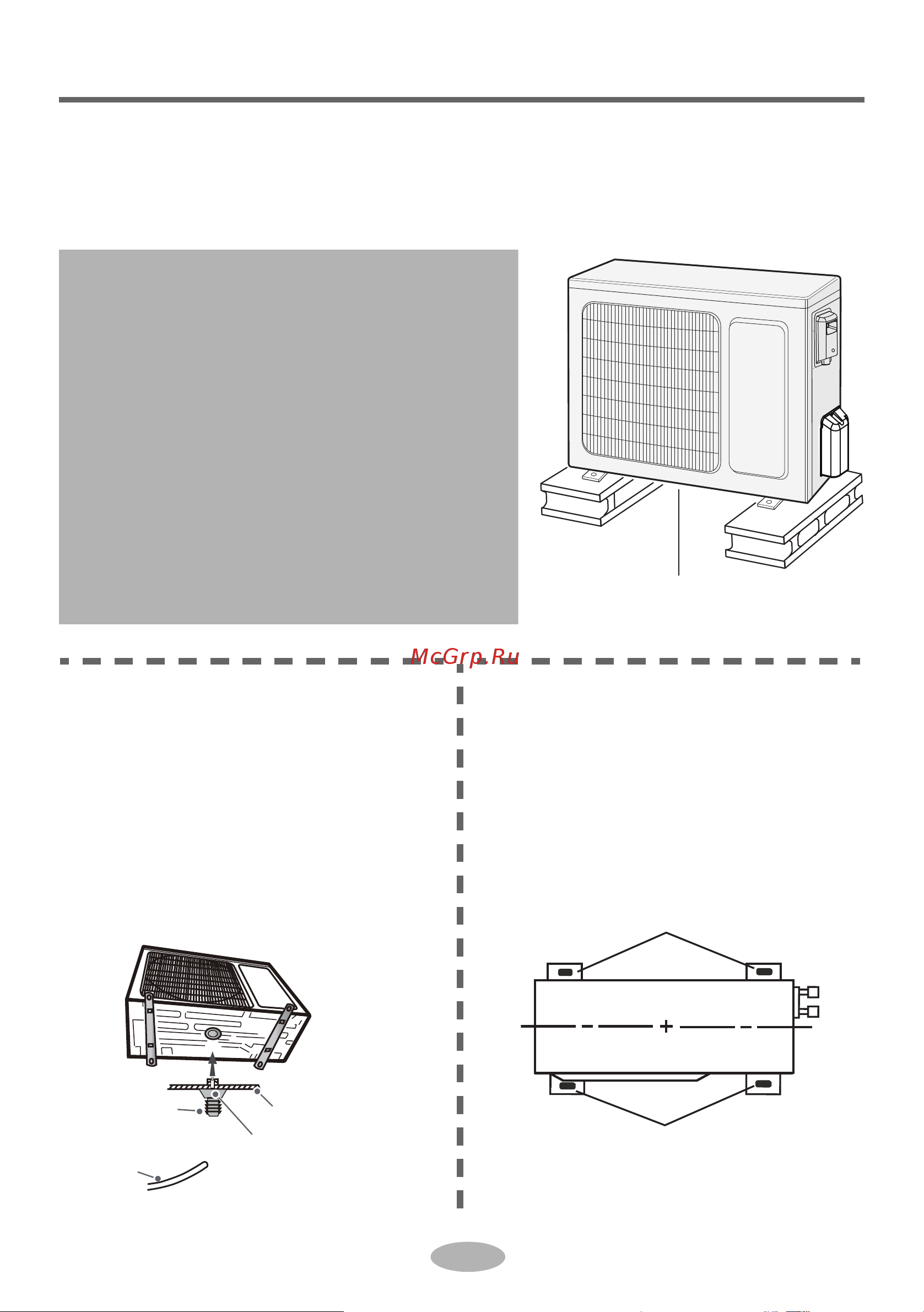

![Daikin RYNV60AV1 [16/40] Установка наружного агрегата](/views2/1785249/page16/bg10.png)
12
Русский
Установка наружного агрегата
Шаг первый:
крепление опорного кронштейна наружного агрегата
(выберите, сообразуясь с фактической ситуацией)
1. Выберите место установки в соответствии с планировкой дома.
2. С помощью установочных винтов укрепите опорный кронштейн наружного
агрегата в выбранном месте.
Примечание:
●при установке наружного агрегата следует
принять надлежащие защитные меры.
●Убедитесь в том, что опорный кронштейн
выдерживает вес, не менее чем в четыре
раза превышающий вес агрегата.
● Наружный агрегат следует устанавливать
не менее чем в 3 см от пола, чтобы можно
было установить сливной патрубок.
●Для агрегата, мощность охлаждения
которого составляет 2300 ~5000 Вт,
требуется 6 установочных винтов;
при мощности охлаждения 6000~8000 Вт,
требуется 8 установочных винтов; при
мощности охлаждения 10000 ~16000 Вт для
агрегата требуется 10 установочных винтов.
не менее чем в 3 см от пола
Шаг второй: установка
сливного патрубка (только для
блока охлаждения и обогрева)
1. Подсоедините сливной патрубок
наружного агрегата к отверстию в
раме, как показано на рисунке ниже.
2. Подсоедините сливной шланг
к дренажному отверстию.
рама
сливной патрубок
наружного агрегата
Сливной
шланг
дренажное
отверстие
Шаг третий: крепление
наружного агрегата
1. Установите наружный агрегат на
опорный кронштейн.
2. Закрепите его, ввернув винты
в отверстия, имеющиеся в опорах
агрегата.
отверстия в опорах агрегата
отверстия в опорах агрегата
