4 Функционирование
Руководство по эксплуатации
23
Daikin RoCon+ HP
Daikin Контроллер RoCon+ HP
008.1444207_01 – 09/2018 – RU
[Thermal disinfection start time] и выполняется в течение одного
часа. На это время автоматически включается опционально
устанавливаемый циркуляционный насос.
Дополнительные пояснения к данной функции и возможные зна-
чения настройки см. в Глава 7.6.5.
4.5.7 Дополнительная программа
[→Main menu →Configuration →Addition]
Это меню содержит программы, облегчающие ввод установки в
эксплуатацию.
Функция удаления воздуха
[→Main menu →Configuration →Addition →Ventilation]
При активации функции удаления воздуха контроллер запускает
строго определенную процедурную программу с режимом запус-
ка-остановки встроенного циркуляционного насоса системы
отопления, а также различные положения встроенных 3-ходо-
вых переключающих клапанов. Присутствующий в системе воз-
дух в процессе выполнения функции выходит через автоматиче-
ский выпускной клапан.
ИНФОРМАЦИЯ
Активация данной функции не заменяет надлежащее
развоздушивание контура отопления.
Перед активацией данной функции контур отопления
должен быть полностью заполнен.
Проверка реле
[→Main menu →Configuration →Addition →Relay test]
Данная программа позволяет проверять внутренние переключа-
ющие реле. Такая необходимость возникает в случае неисправ-
ностей, появления сообщений об ошибках или в рамках ежегод-
ного техобслуживания. При открытии меню все реле деактиви-
руются. При выборе отдельных или нескольких реле происходит
их активация. При выходе из меню все проверки реле заверша-
ются.
Принцип работы с меню проверки реле аналогичен принципу
работы со списками (см. Глава 3.3.3). Единственное отличие за-
ключается в том, что в списке реле для параллельной проверки
можно выбрать сразу несколько позиций. Для этого нужно выде-
лить соответствующее реле и нажать «OK». Активированные
реле отображаются с галочкой.
Сушка стяжки
[→Main menu →Configuration →Addition →Screed]
Из этого меню можно запустить сушку напольной стяжки в соот-
ветствии с настройками в [Screed Program]. Программа предна-
значена исключительно для определенной техническими усло-
виями сушки новой стяжки при устройстве систем теплого пола.
Первый день программы сушки стяжки начинается в первую
смену суток (00:00) после активации программы.
Сушка стяжки является специальной функцией и не прерывает-
ся другими режимами работы. Она может быть активирована
только специалистом по системам отопления для прямого
контура отопления и/или опционально подключенных смешан-
ных контуров отопления. Она должна быть активирована для
каждого контура отопления в отдельности.
ИНФОРМАЦИЯ
Перед началом сушки стяжки должны быть отключены
параметры [Room thermostat] и [Interlink function]. При
кратковременном отключении тока предварительно ак-
тивированная функция сушки стяжки возобновляется с
места остановки.
После активации сушки стяжки выключаются все погодозависи-
мые функции регулирования соответствующего контура отопле-
ния. Соответствующий контур отопления работает независимо
от режима работы и времени переключения в качестве терморе-
гулятора постоянной температуры.
Запущенную сушку стяжки можно отключить в любой момент.
По завершении сушки параметр автоматически переключается
в состояние «Off», и контур отопления возвращается в ранее за-
данный режим работы.
Программа сушки стяжки
[→Main menu →Configuration →Addition →Program]
Это меню позволяет индивидуально адаптировать заводские
настройки продолжительности и заданной температуры подачи
для сушки стяжки. Внесение изменений возможно только при
условии ввода кода специалиста.
Изменение программы сушки стяжки
Для периода длительностью до 28 дней можно настроить инди-
видуальную заданную температуру подачи на каждый отдель-
ный день. Окончанием программы сушки стяжки является 1-й
день без заданной температуры подачи.
День Заводская настрой-
ка
День Заводская настрой-
ка
1 - 3 25°C 10 - 19 55°C
4 - 7 55°C 20 40°C
8 25°C 21 25°C
9 40°C 22 - 26 -
Табли-
ца4-7
Предварительные настройки программы сушки
стяжки

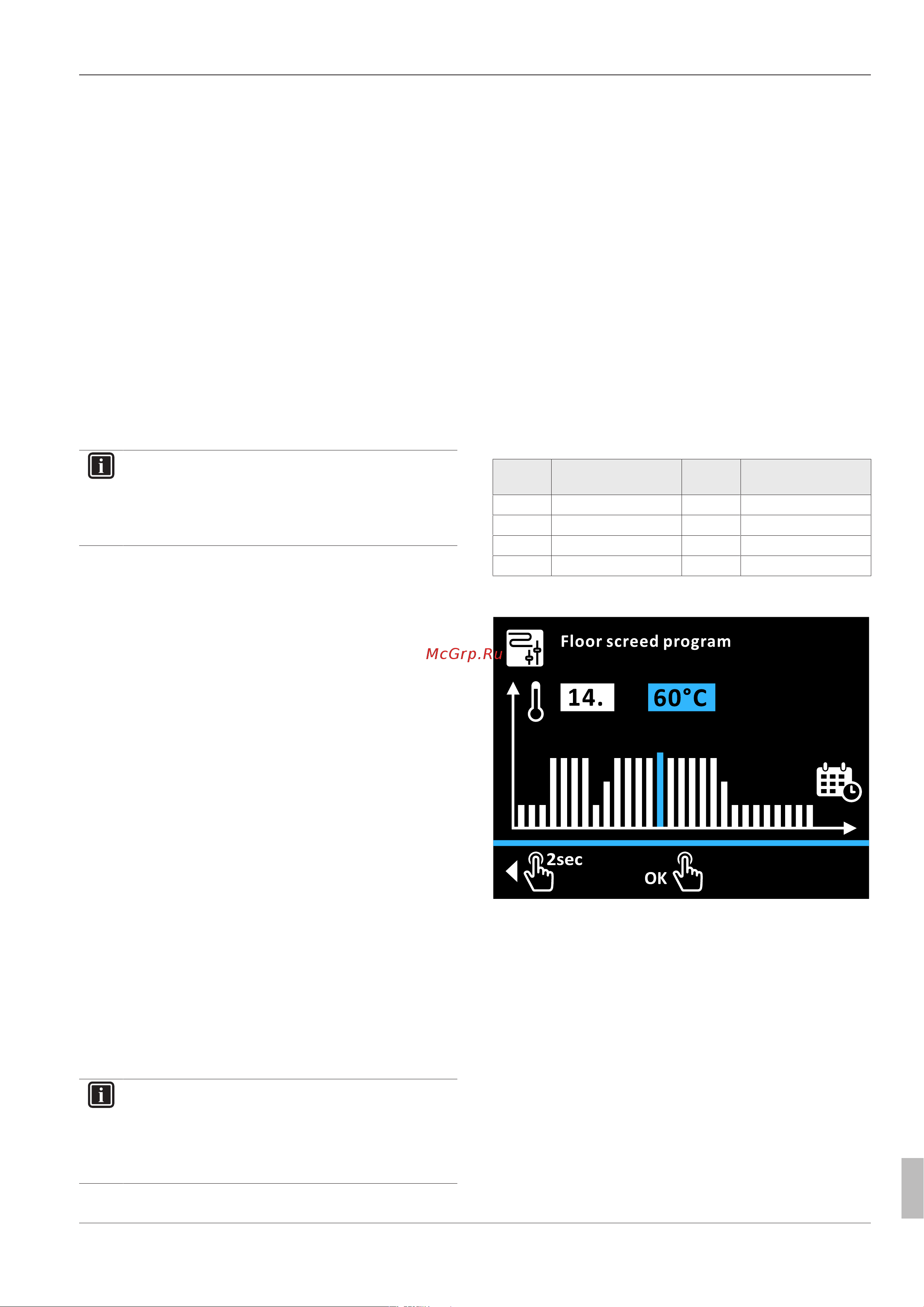

Рису-
нок4-4
Изменение программы сушки стяжки
Пример: повышение температуры подачи на 3-й день до 40°C
и завершение программы на 8-й день [→Main menu
→Configuration →Addition →Program]:
1 Вращением поворотной кнопки по часовой стрелке устано-
вить в поле выбора дня день номер 3.
2 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Поле температуры станет синим.
3 Вращением поворотной кнопки по часовой стрелке выбрать
в поле ввода температуры значение 40°C.
4 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Будет выделено поле ввода температуры для следую-
щего дня.
