3 Управление
Руководство по эксплуатации
9
Daikin RoCon+ HP
Daikin Контроллер RoCon+ HP
008.1444207_01 – 09/2018 – RU

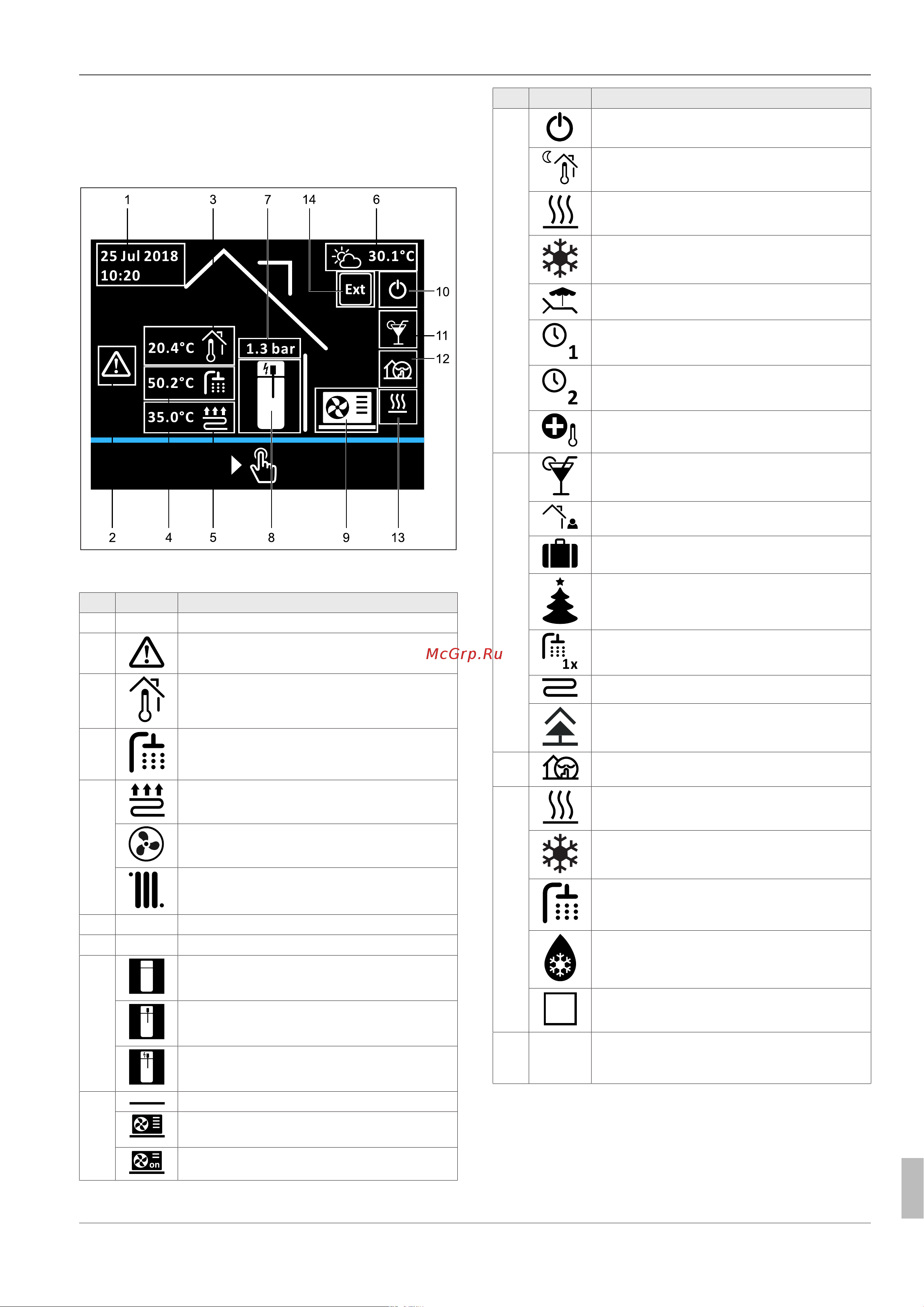

3.2.4 Начальный экран
Начальный экран содержит обзор текущего состояния установ-
ки. Любое воздействие на поворотную кнопку при отображении
начального экрана (вращение, краткое или длительное нажатие)
вызывает Main menu.
Рису-
нок3-2
Позиции индикации на начальном экране
Поз. Символ Пояснение
1 Дата и точное время
2 Сообщение об ошибке
3 Только при подключенном комнатном устрой-
стве: температура в помещении
4 Температура горячей воды
5 Температура подачи в системе теплого пола
Температура подачи в системе конвекторного
отопления
Температура подачи в системе радиаторного
отопления
6 Наружная температура
7 Давление в контуре отопления
8 Накопительный бак без нагревательного
стержня
Накопительный бак с подключенным нагрева-
тельным стержнем (ВЫКЛ)
Накопительный бак с подключенным нагрева-
тельным стержнем (ВКЛ)
9 Не обнаружен наружный блок
Наружный блок имеется, компрессор выклю-
чен
Наружный блок имеется, компрессор включен
Поз. Символ Пояснение
10 Режим работы: Standby
Режим работы: Reducing
Режим работы: Heating
Режим работы: Cooling
Режим работы: Summer
Режим работы: Automatic 1
Режим работы: Automatic 2
Режим работы: Emergency operation
11 Специальная программа: Party
Специальная программа: Away
Специальная программа: Vacation
Специальная программа: Holiday
Специальная программа: 1x Hot Water
Специальная программа: Screed
Специальная программа: Ventilation
12 Quiet mode ВКЛ
13 Режим: Heating
Режим: Cooling
Режим: Hot water
Режим: Defrost
Режим: No request
14 Внешние
(Ext)
Переключение режимов работы внешними
устройствами (Burner blocking contact или
Room thermostat)
Табли-
ца3-4
Графические символы на начальном экране
