3 Управление
Руководство по эксплуатации
8
Daikin RoCon+ HP
Daikin Контроллер RoCon+ HP
008.1444207_01 – 09/2018 – RU
3 Управление
3.1 Общая информация
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТО-
КОМ
При попадании воды на электрические детали возмо-
жен удар электрическим током, а также опасные для
жизни травмы и ожоги.
▪ Избегать попадания влаги на дисплей и кнопки
контроллера.
▪ Для очистки контроллера следует использовать
сухую хлопчатобумажную салфетку. Применение
агрессивных чистящих средств и прочих жидкостей
может привести к повреждению устройства или к по-
ражению электрическим током.
ИНФОРМАЦИЯ
Наиболее эффективное использование энергии дости-
гается устройством Daikin Altherma EHS(X/H) при наи-
более низких заданных температурах обратной и горя-
чей воды.
Если при заданной температуре подачи свыше 50°C
подключается внешний теплогенератор (например, оп-
циональный резервный нагреватель), то в зависимости
от наружной температуры возможно снижение коэффи-
циента полезного действия (COP) устройства Daikin
Altherma EHS(X/H).
3.2 Элементы индикации и органы
управления

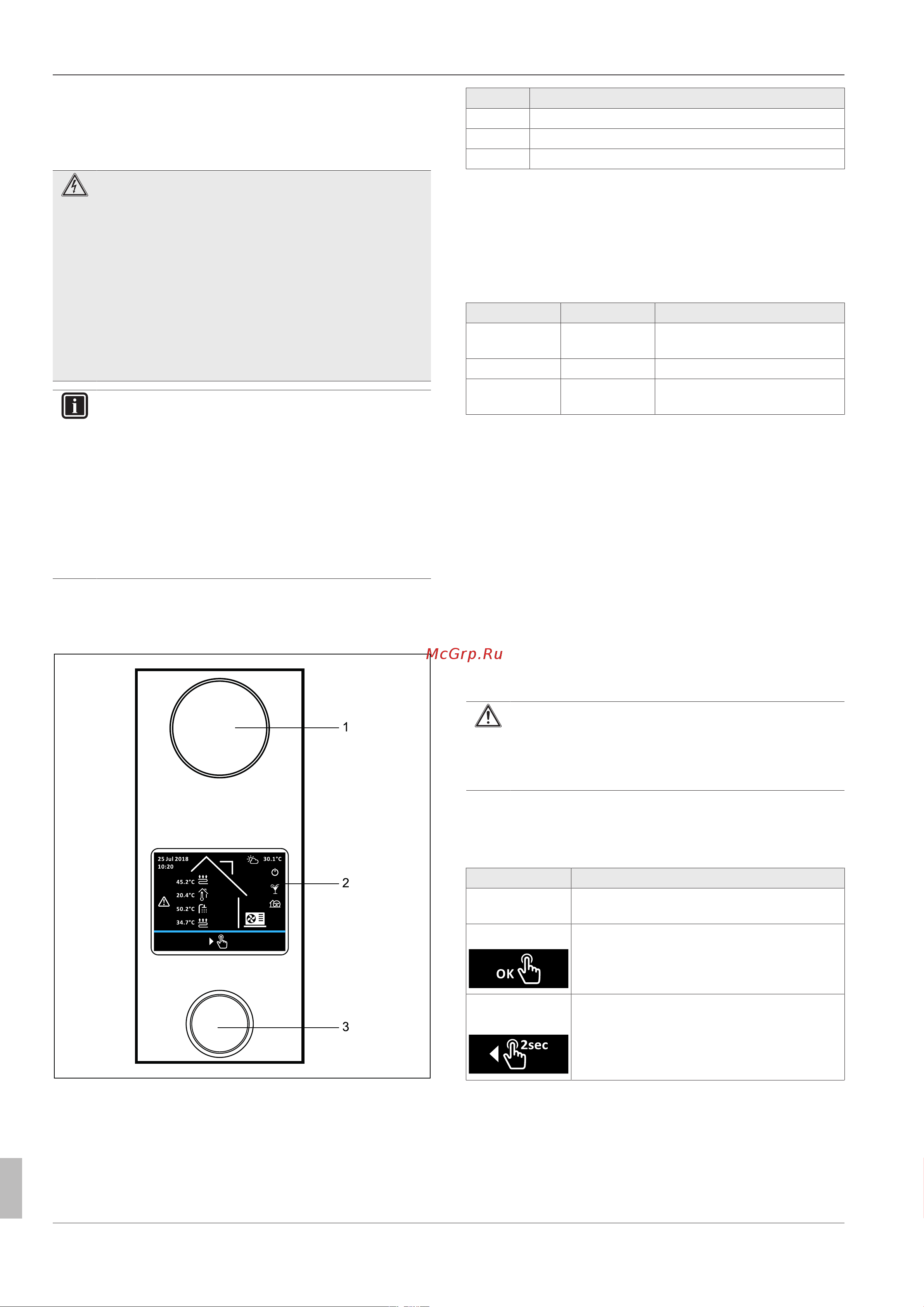

Рису-
нок3-1
RoCon+ HPЭлементы индикации и органы управле-
ния
Поз. Обозначение
1 Индикатор состояния
2 Дисплей
3 Поворотная кнопка
Табли-
ца3-1
RoCon+ HPЭлементы индикации и органы управле-
ния
3.2.1 Индикатор состояния
Индикатор состояния путем непрерывного свечения или мига-
ния светодиодов отображает текущее рабочее состояние
устройства.
Светодиод Режим Описание
Мигает синим Режим ожида-
ния
Устройство не работает.
Горит синим Работа Устройство работает.
Мигает крас-
ным
Ошибка Возникла ошибка. Подробнее
см. Глава 8.
Табли-
ца3-2
Индикатор состояния
3.2.2 Дисплей
В нормальном режиме работы дисплей выключен (полностью
темный). Активность установки отображается с помощью инди-
катора состояния. При любом воздействии на поворотную кноп-
ку (вращении, нажатии или нажатии с удержанием) дисплей ак-
тивируется, отображая начальный экран.
Если в течение 60 секунд отображения начального экрана со
стороны пользователя нет никаких действий, дисплей снова от-
ключается. При отсутствии действий пользователя в любом дру-
гом меню индикация переключается на начальный экран через
120 секунд.
3.2.3 Поворотная кнопка
ОСТОРОЖНО!
Ни в коем случае не осуществлять управление
контроллером с помощью твердого и острого предме-
та. Это может привести к повреждению и сбою работы
контроллера.
С помощью поворотной кнопки возможна навигация по соответ-
ствующим уровням, выбор заданного значения, изменение и
подтверждение подобного изменения с помощью короткого на-
жатия на кнопку.
Действие Результат
Поворот Выбор меню, выбор настройки, изменение
настройки
Краткое нажатие Подтверждение выбора, принятие настройки,
выполнение функции.
Нажатие в теч. 2
секунд
Выход из меню
Табли-
ца3-3
Функции поворотной кнопки
