3 Управление
Руководство по эксплуатации
12
Daikin RoCon+ HP
Daikin Контроллер RoCon+ HP
008.1444207_01 – 09/2018 – RU
3.3.6 Функция календаря
Функция календаря используется для настройки текущей даты и
программ таймера [Vacation] и [Holiday]. Для программ таймера
в функции календаря предусмотрена возможность выбора пери-
одов времени.

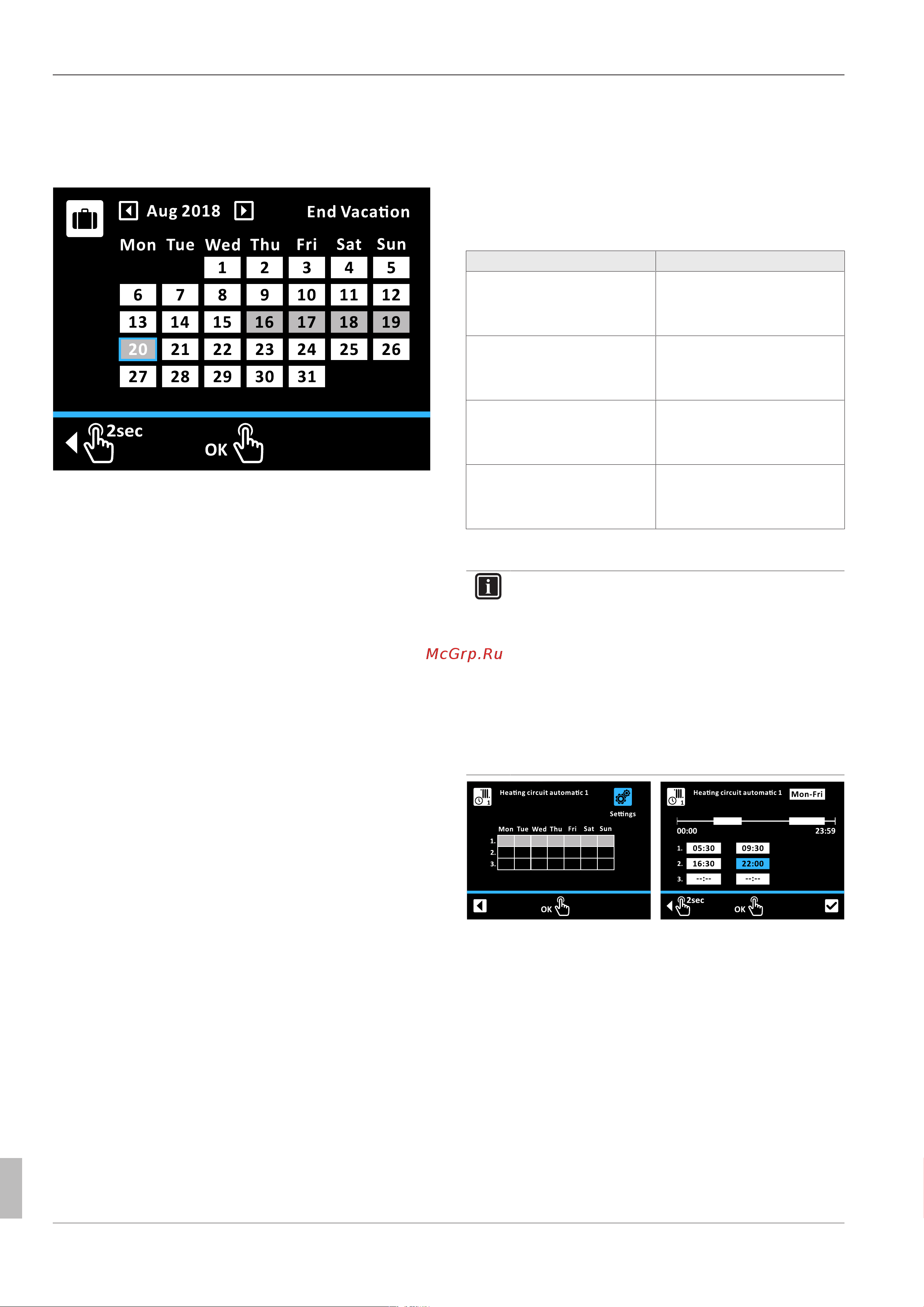

Рису-
нок3-8
Настройка периода времени с помощью функции
календаря
Пример: настройка периода [Vacation] на 25августа – 2сентя-
бря2018г. [→Main menu → Time program →Vacation]:
1 Поворачивать поворотную кнопку по часовой стрелке, пока в
поле месяца не окажется «Авг2018» (Aug2018).
2 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è На дате «1августа» появится синяя рамка.
Вращением поворотной кнопки по часовой стрелке переместить
синюю рамку на «25 августа».
1 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Дата «25августа» будет выделена серым фоном.
2 Вращением поворотной кнопки по часовой стрелке переме-
стить синюю рамку на «2сентября».
3 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Настройка будет сохранена в память, экран настройки
закроется.
При настройке нового периода для функции отпуска предыду-
щий период автоматически удаляется из памяти. Кроме того,
настройку времени отпуска можно просто сбросить.
Пример: сброс настройки времени отпуска [→Main menu →
Time program →Vacation]:
1 Вращением поворотной кнопки по часовой стрелке переме-
стить выделение синим фоном на поле выбора месяца.
2 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è На последнем дне выбранного периода отпуска появит-
ся синяя рамка.
3 Поворачивать поворотную кнопку против часовой стрелки,
пока фон всех дней периода не сменится на белый.
4 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Настройка времени периода сброшена, экран настройки
закрывается.
3.3.7 Настройка программ таймера
Для настройки постоянных программ таймера (см. Глава 4.3.2)
используется функция программ таймера. Она позволяет зада-
вать по 3 коммутационных цикла на каждый день. Возможен
ввод данных для каждого дня неделя по отдельности или блока-
ми «с понедельника по пятницу», «с субботы по воскресенье» и
«с понедельника до воскресенья». Выбранные коммутационные
циклы отображаются на экране обзора соответствующей про-
граммы на сером фоне (Рисунок 3-9).
Период времени Коммутационный цикл
Отдельный день недели (поне-
дельник,вторник…)
1. С 06:00 до 22:00
2. С xx:xx до xx:xx
3. С xx:xx до xx:xx
Рабочая неделя (с понедель-
никапопятницу)
1. С 06:00 до 22:00
2. С xx:xx до xx:xx
3. С xx:xx до xx:xx
Выходные (субботаивоскресе-
нье)
1. С 06:00 до 22:00
2. С xx:xx до xx:xx
3. С xx:xx до xx:xx
Вся неделя (с понедельни-
каповоскресенье)
1. С 06:00 до 22:00
2. С xx:xx до xx:xx
3. С xx:xx до xx:xx
Табли-
ца3-7
Структура постоянных программ таймера
ИНФОРМАЦИЯ
Настройки времени для коммутационного цикла в про-
грамме отдельного дня недели или в программе блока
перенимаются и для остальных периодов времени,
если они касаются одних и тех же дней недели.
▪ Для отдельного дня недели «Понедельник» (Monday)
время начала первого коммутационного цикла изме-
няется с 06:00 на 05:00. В периодах времени «С по-
недельника по пятницу» (Monday–Friday) и «С поне-
дельника по воскресенье» (Monday–Sunday) первый
коммутационный цикл автоматически изменяется с
06:00 на 05:00.
Рису-
нок3-9
Функция программы таймера с экраном обзора
(слева) и экраном настройки (справа)
Пример: настройка для программы [Heating circuit automatic 1]
коммутационных циклов 1 и 2 на время с понедельника по пят-
ницу [→Main menu →Time program →HC auto 1]:
1 Поворачивать поворотную кнопку по часовой стрелке до вы-
деления синим значка настройки.
2 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Откроется экран настройки с мигающим синим полем
выбора периода времени.
3 Вращением поворотной кнопки по часовой стрелке выбрать
необходимый период времени.
4 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
