minnkotamotors.com | 13
©2018 Johnson Outdoors Marine Electronics, Inc.

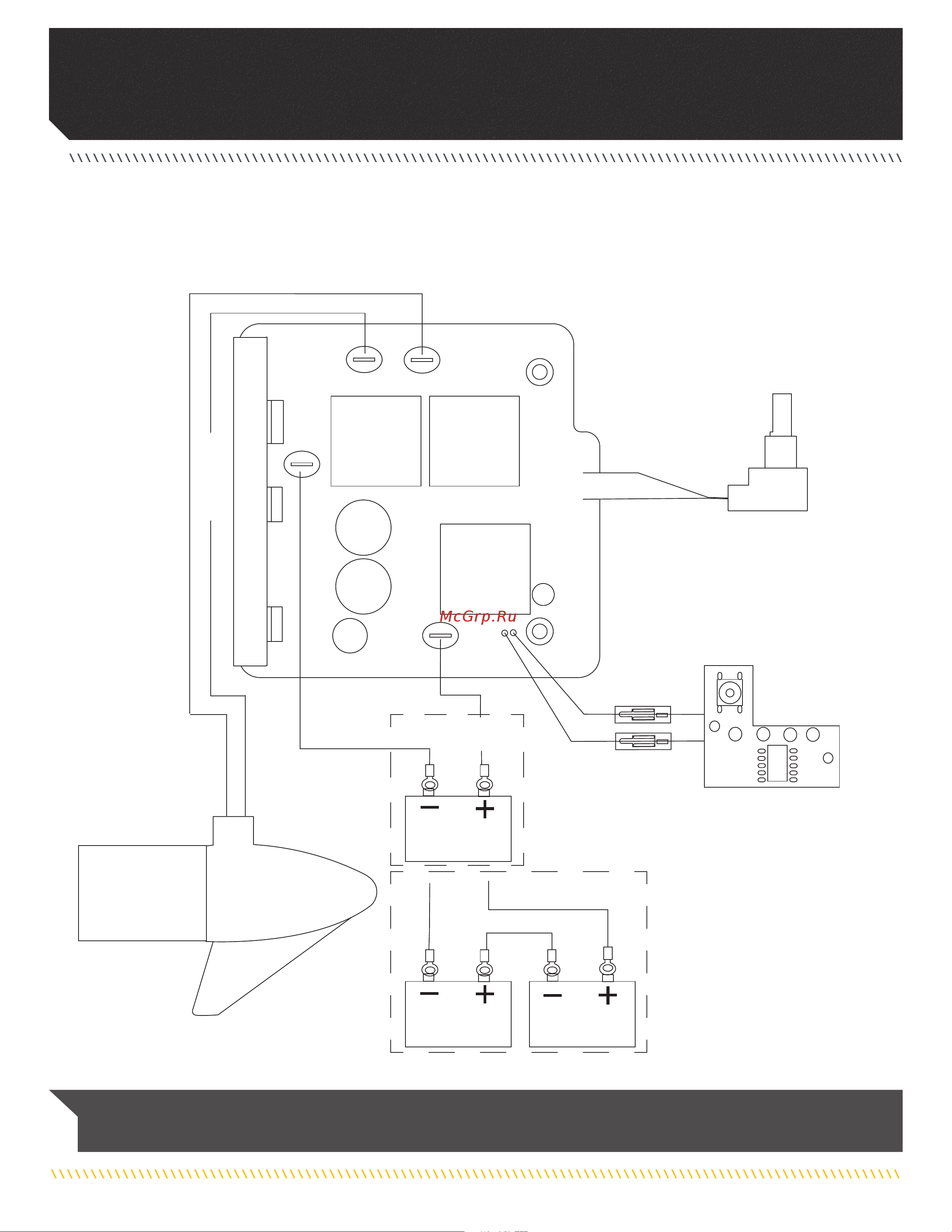

MOTOR WIRING DIaGRaM
12v
24v
36v
Black M-
Red M+
Red B+
Motor
Speed Adjustment
Switch
Battery
Gauge
Red
Battery 1
Battery 1 Battery 2
Battery 1 Battery 2 Battery 3
Black
Black B-
M+
M-
B+
B-
TRAXXIS
NOTICE: This is a multi-voltage diagram. Double-check your motor's voltage for proper connections. Over-Current Protection
Devices are not shown in this illustration.
The following Motor Wiring Diagram applies to all Traxxis models that come factory installed with a variable speed switch.
