ARRIMAGE ET DÉPLOIEMENT DU MOTEUR
a. Desserrez le collier de profondeur à relâche rapide.
b. Repositionnez la bague et resserrez-la à la profondeur
souhaitée.
c. Tenez fermement l’arbre ou la tête du moteur, puis
desserrez le bouton de tension du gouvernail.
d. Appuyez sur le bouton de verrouillage de l’inclinaison
tout en tenant la tête de contrôle et en descendant
doucement le moteur dans l’eau.
e. Resserrez le collier de profondeur à relâche rapide.
f. Resserrez le bouton de serrage du gouvernail afin
d’obtenir la tension souhaitée pour le gouvernail.
d. Resserrez le bouton de serrage du gouvernail et
faites coulisser la bague de réglage de la profondeur
à dégagement rapide jusqu’en haut du bouton de
serrage du gouvernail pour le transport.

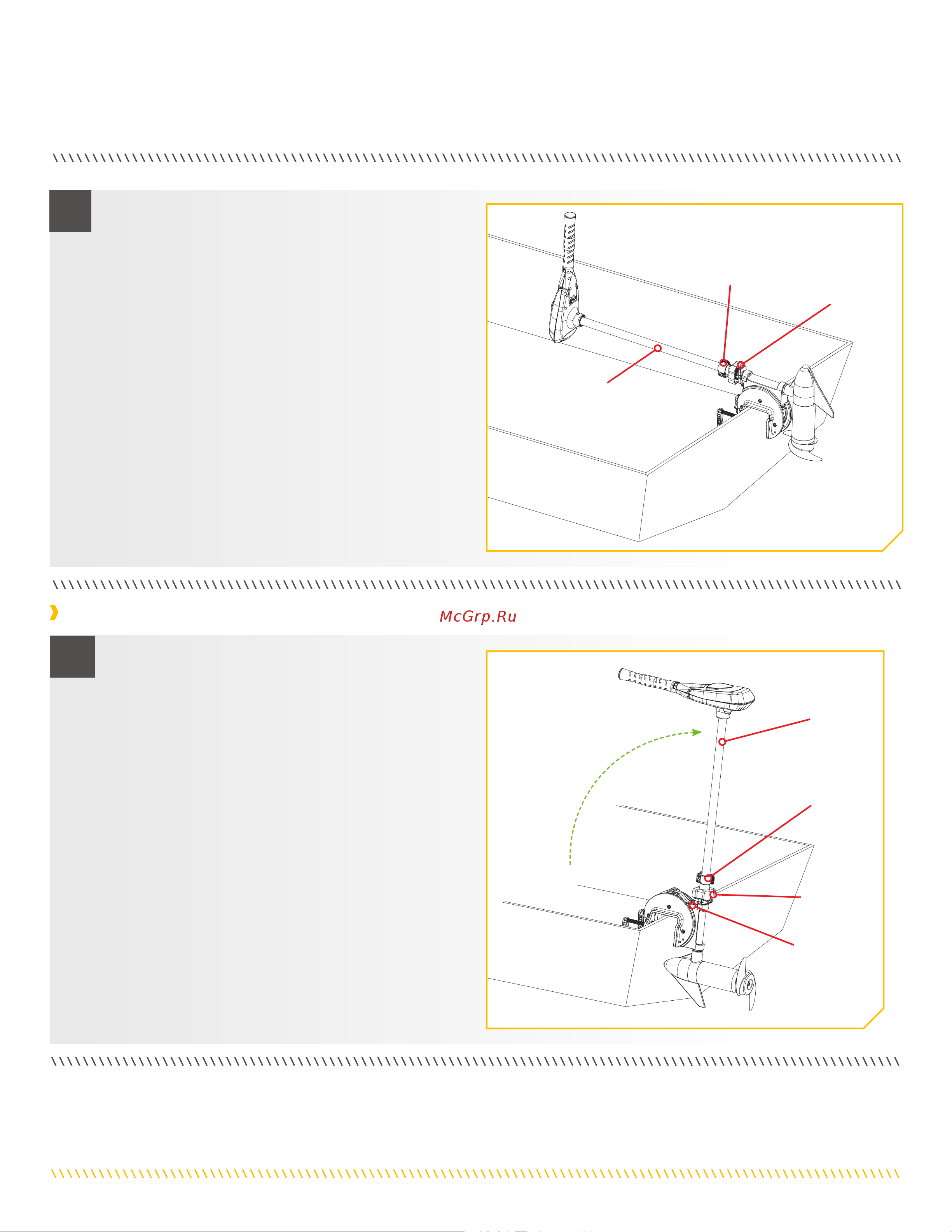

POUR DÉPLOYER LE MOTEUR À L’HORIZONTALE
Collier de
profondeur
à relâche rapide
Collier de
profondeur
à relâche
rapide
Bouton de
serrage
du
gouvernail
Bouton de
verrouillage
de
l’inclinaison
Bouton de
serrage
du
gouvernail
Arbre
Arbre
