16 | minnkotamotors.com
©2018 Johnson Outdoors Marine Electronics, Inc.

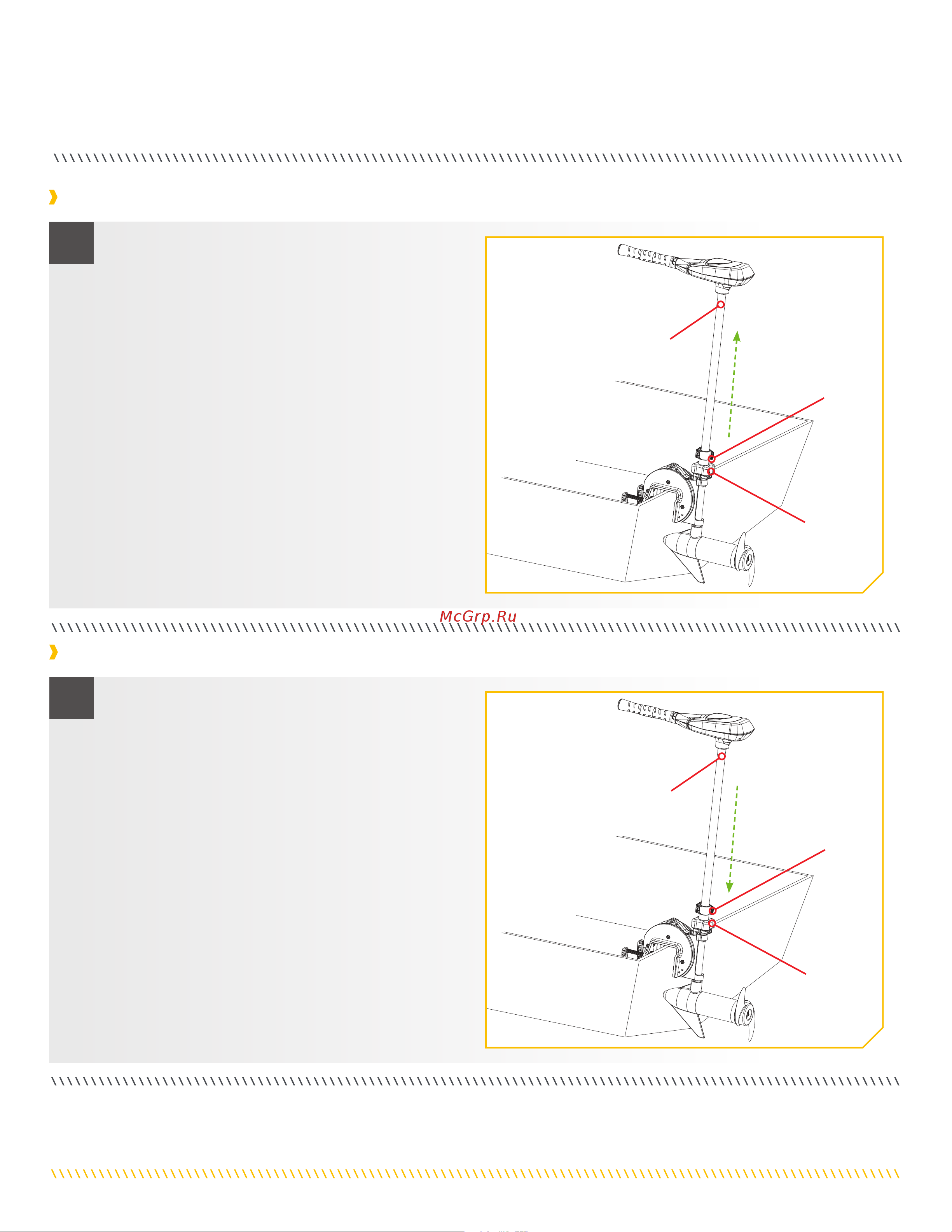

TO DEPLOY THE MOTOR WHEN VERTICAL
a. Loosen the Quick Release Depth Collar.
b. Hold the motor shaft firmly, and loosen the Steering
Tension Knob.
c. Gently lower the motor into the water.
d. Retighten the Quick Release Depth Collar.
e. Retighten the Steering Tension Knob to the desired
steering tension.
TO DEPLOY THE MOTOR WHEN VERTICAL
a. Firmly grasp the motor shaft.
b. Loosen the Steering Tension Knob and lift up on the
motor.
c. Retighten the Steering Tension Knob to retain the
vertical stow position of the motor.
d. Slide the Quick Release Depth Collar down to the top
of the Steering Tension Knob for added security.
TO STOW THE MOTOR WHEN VERTICAL
Quick
Release
Depth Collar
Steering
Tension
Knob
Shaft
Quick
Release
Depth Collar
Steering
Tension
Knob
Shaft
1
