minnkotamotors.com | 41
©2018 Johnson Outdoors Marine Electronics, Inc.
sCHÉMa De CÂblaGe DU MOTeUR
BRANCHER LES BATTERIES EN SÉRIE
(SI REUIS POUR VOTRE MOTEUR)
Systèmes de 24 Volts
Deux batteries de 12 volts sont nécessaires. Les batteries doivent
être branchées en série, uniquement tel quillustré dans le schéma
de câblage, a n de fournir 24 volts.
1. Assurez-vous que le moteur est éteint (sélecteur de vitesse
sur0).
2. Branchez un câble de raccordement à la borne positive (+) de
la batterie 1 et à la borne négative (-) de la batterie 2.
3. Branchez le fi l rouge positif (+) à la borne positive (+) sur
la batterie 2.
4. Branchez le fi l noir négatif (-) à la borne négative (-) de
la batterie 1.
Pour un moteur de
traîne négative
Neg - Neg -Pos + Pos +
AVERTISSEMENT
Pour des raisons de sécurité, ne pas allumer le moteur jusquà ce que lhélice soit dans leau. Si vous installez un raccordement
en fi l de plomb, respectez les polarités appropriées et suivez les instructions qui se trouvent dans votre manuel du propriétaire du
bateau.
Pour des raisons de sécurité, débranchez le moteur des batteries lorsque le moteur nest pas utilisé ou pendant la charge.
Une mauvaise installation du câblage des systèmes de 24/36 volts pourrait provoquer une explosion des batteries.
Gardez les écrous papillons des raccordements solides et bien serrés autour des bornes de la batterie.
Installez la batterie dans un compartiment ventilé.
AVERTISSEMENT
Pour des raisons de sécurité, ne pas allumer le moteur jusquà ce que lhélice soit dans leau. Si vous installez un raccordement en fi l
de plomb, respectez les polarités appropriées et suivez les instructions qui se trouvent dans votre manuel du propriétaire du bateau.
Connexion en série 24 volts
Batterie # 1
(Côté Bas)
Batterie #2
(Côté Haut)
24 Volts à Moteur à la Traîne
Positif (ou le disjoncteur)
Deux batteries 12 volts connectées en série pour 24 volts
12v
24v
36v
Noir M-
Rouge M+
Rouge B+
Moteur
Interrupteur De
Réglage Des
Vitesses
Jauge De La
Batterie
Rouge
Batterie 1
Batterie 1 Batterie 2
Batterie 1 Batterie 2 Batterie 3
Noir
Noir B-
M+
M-
B+
B-
TRAXXIS

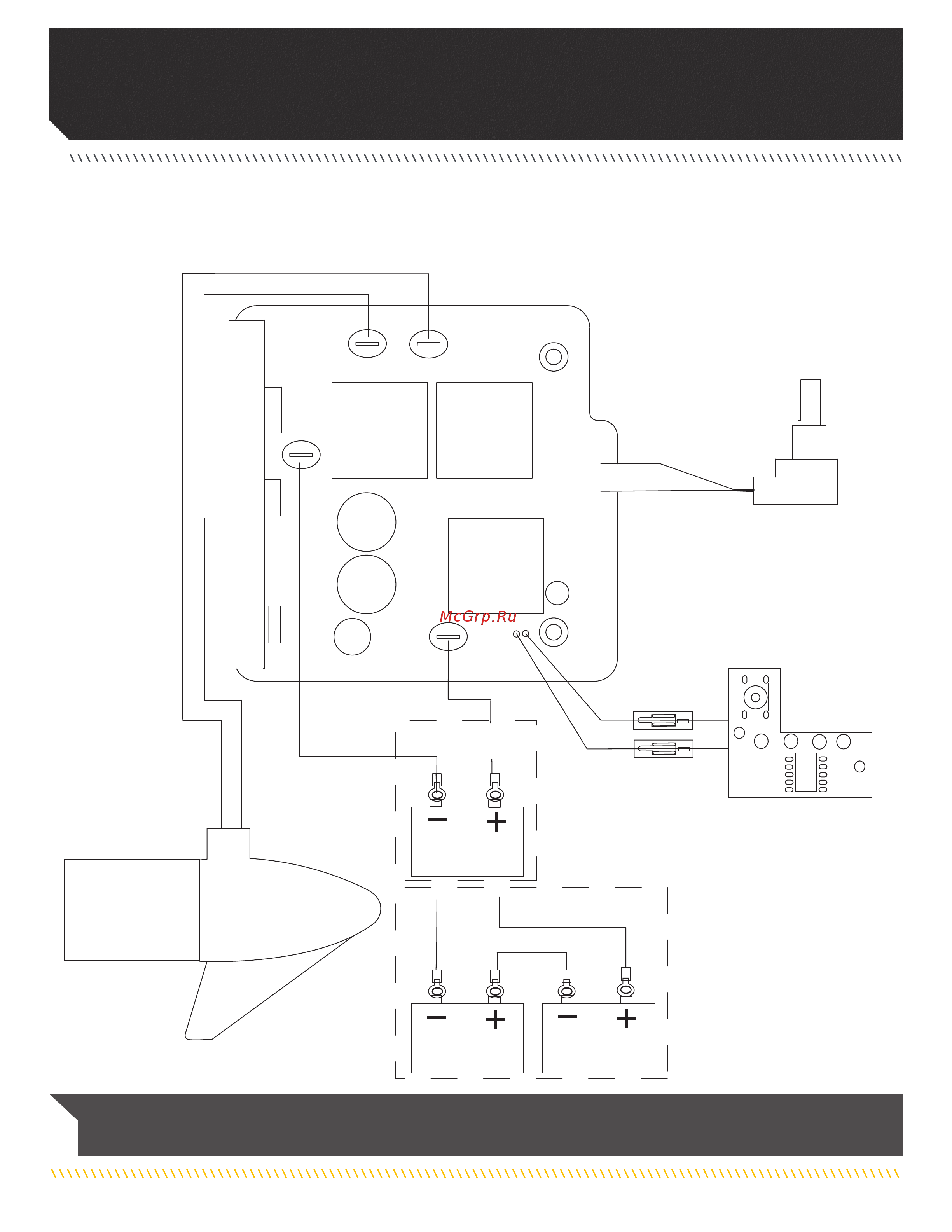

Le schéma de câblage de moteur suivant s’applique à tous les modèles Traxxis qui sont livrés avec un commutateur de vitesse variable
installé en usine.
AVIS: Il sagit d’un schéma multitension. Revérifiez la tension de votre moteur afin d’effectuer les raccordements appropriés.
Les dispositifs de protection contre la surintensité ne figurent pas dans cette illustration.
