minnkotamotors.com | 15
©2018 Johnson Outdoors Marine Electronics, Inc.

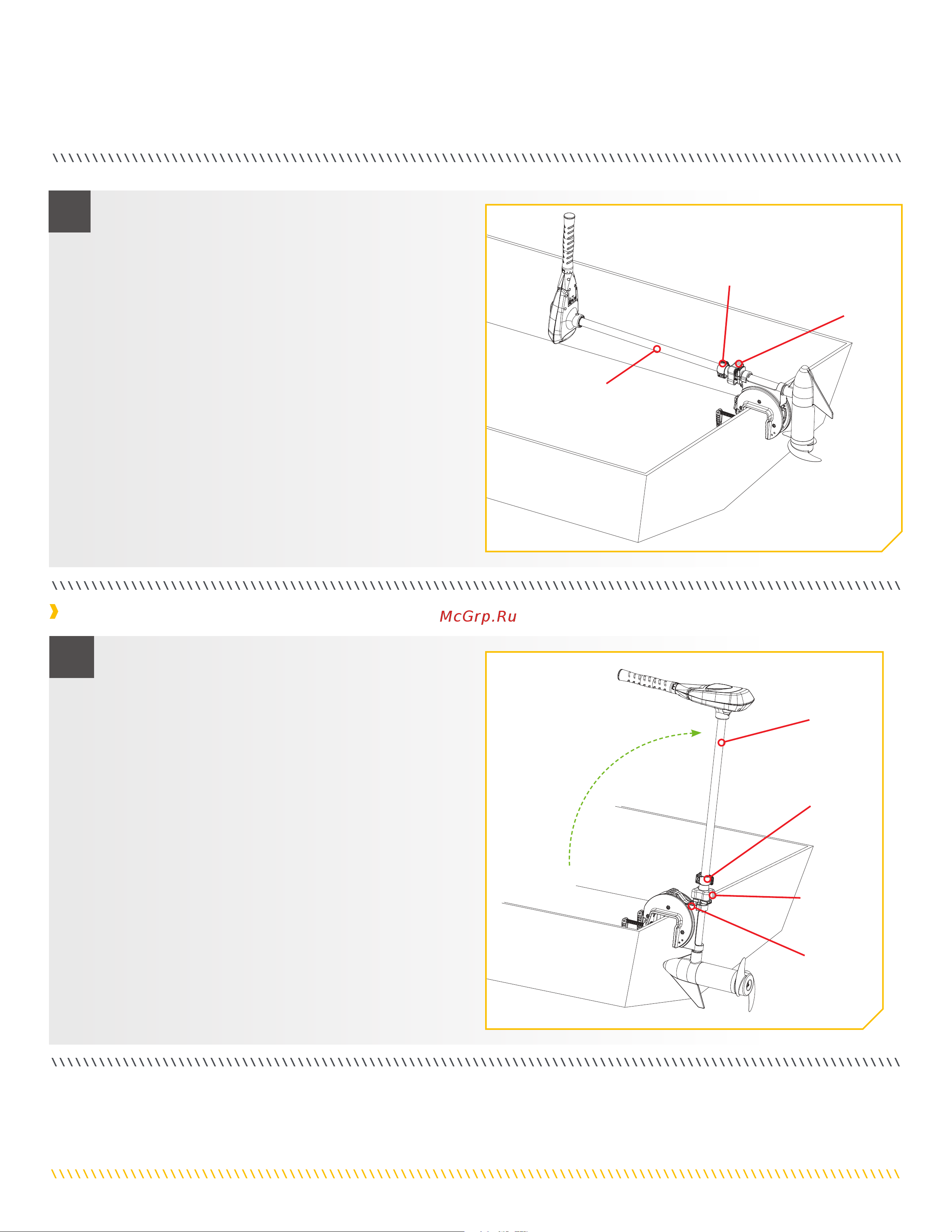

TO DEPLOY THE MOTOR WHEN HORIZONTAL
a. Loosen the Quick Release Depth Collar.
b. Reposition and retighten to desired depth location.
c. Hold the motor shaft or head firmly, and loosen the
Steering Tension Knob.
d. Press the Tilt Lock Button while holding the Control
Head and gently lower the motor into the water.
e. Retighten the Quick Release Depth Collar.
f. Retighten the Steering Tension Knob to the desired
steering tension.
d. Retighten the Steering Tension Knob and slide the
Quick Release Depth Collar down to the top of the
Steering Tension Knob for transport.
TO DEPLOY THE MOTOR WHEN HORIZONTAL
Quick
Release
Depth Collar
Quick
Release
Depth Collar
Steering
Tension
Knob
Tilt Lock
Button
Steering
Tension
Knob
Shaft
Shaft
2
1
