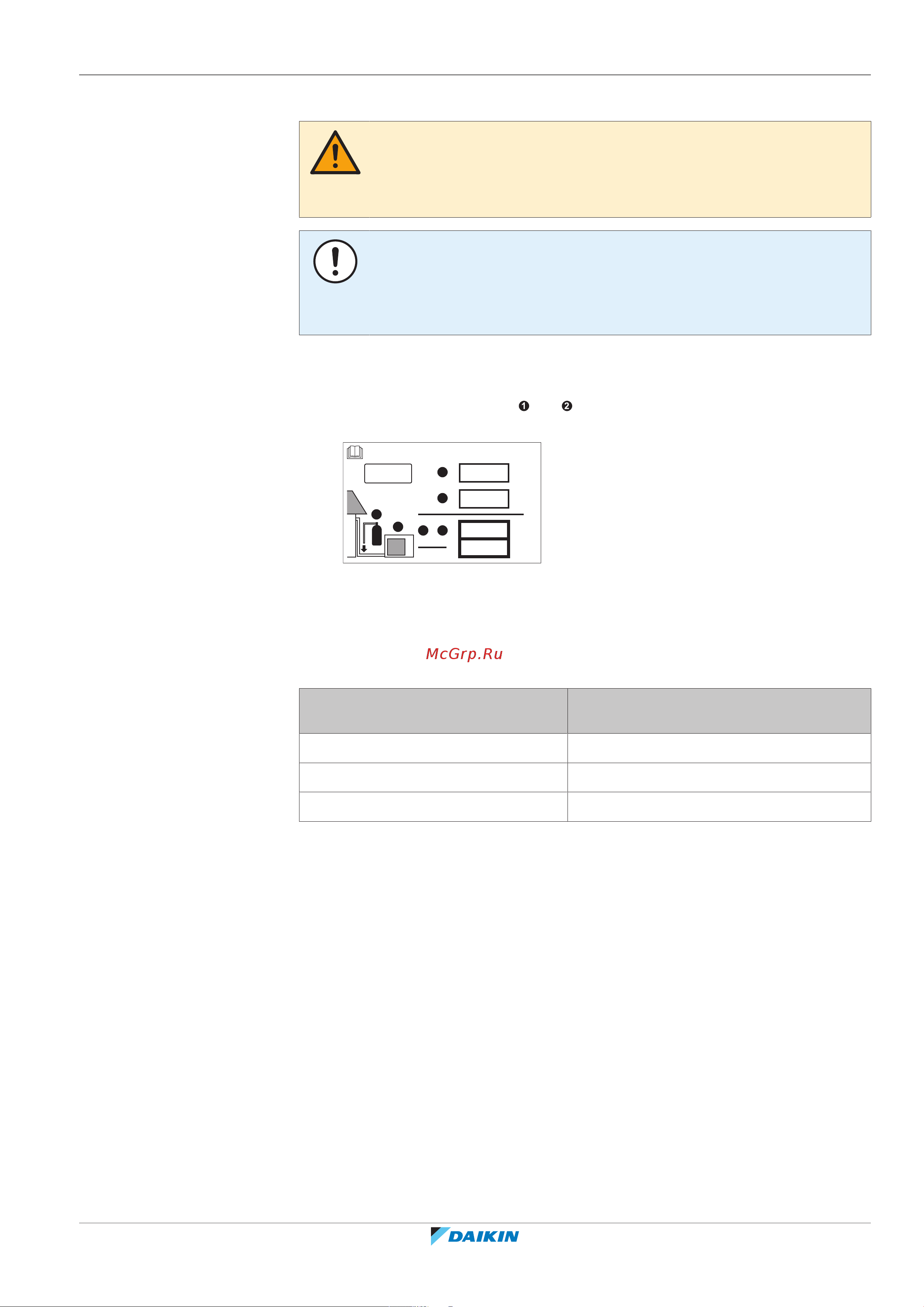

2 | Общая техника безопасности
Справочное руководство для монтажника и пользователя
11
FAA71+100BUV1B
Система кондиционирования воздуха с раздельной установкой
блоков
4P654517-1 – 2021.03
Требования к монтажному пространству
ВНИМАНИЕ!
В этом оборудовании имеется хладагент R32. Данные о минимальной площади
помещения для хранения оборудования см. в руководстве по монтажу и
эксплуатации наружного блока.
ОБРАТИТЕ ВНИМАНИЕ
▪ Необходимо обеспечить защиту трубопроводов от физического
повреждения.
▪ Прокладку трубопроводов необходимо свести к минимуму.
Расчет минимальной площади помещения
1 Рассчитать общее количество хладагента, заправленного в систему
(= заводская заправка + дополнительно заправленный объем
хладагента).
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
2 Выбрать подходящий график или таблицу.
▪ Для внутренних блоков: Смонтирован ли блок на потолке, стене или
стоит на полу?
▪ Если речь идет о наружных блоках, установленных или хранящихся в
помещениях, определить высоту монтажа:
Если высота монтажа составляет… Пользуйтесь графиком или таблицей
для…
<1,8м напольных блоков
1,8≤x<2,2м настенных блоков
≥2,2м потолочных блоков
3 Рассчитайте минимальную площадь помещения по графику или таблице.
