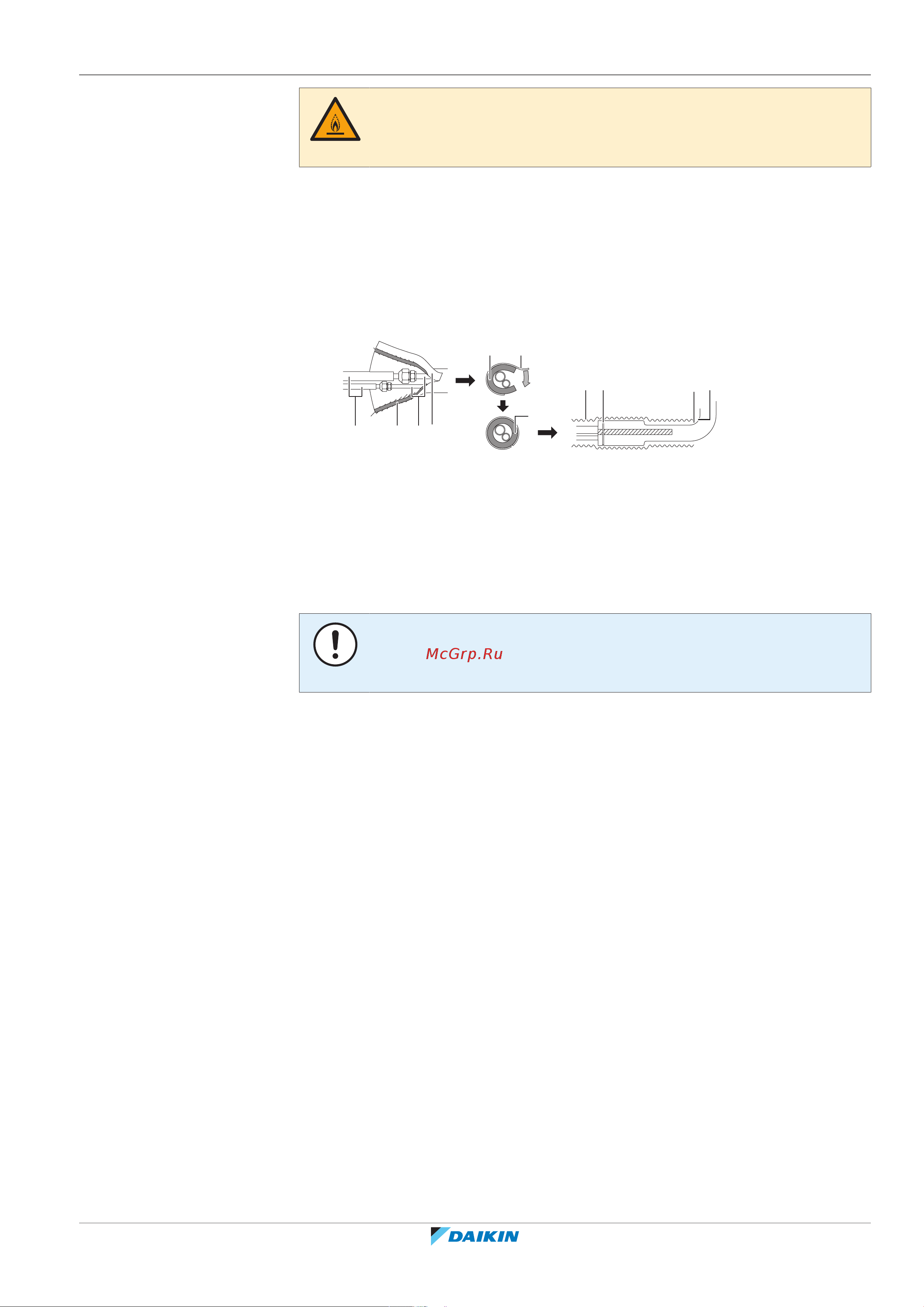

17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
73
FAA71+100BUV1B
Система кондиционирования воздуха с раздельной установкой
блоков
4P654517-1 – 2021.03
ПРЕДУПРЕЖДЕНИЕ: СЛАБО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Залитый в блок хладагент R32 (если применяется именно он) умеренно горюч.
Тип хладагента указывается в характеристиках наружного блока.
▪ Длина трубопровода. Трубопровод хладагента должен быть как можно
короче.
1 Соединения с накидными гайками. Трубопровод хладагента
подсоединяется к блоку с помощью соединений с накидными гайками.
2 Изоляция. Изоляционная лента наматывается от Г-образного изгиба
трубопровода хладагента по всему участку до его окончания внутри
блока:
d
f
b
e
g
a c
h
db
i
a Трубопроводы, проложенные по месту установки
b Изоляционные трубки трубопроводов внутреннего блока
c Трубопроводы внутреннего блока
d Изоляционная лента для намотки на изоляционные трубки
e Изоляционная лента (в комплекте принадлежностей)
f Крупная обхватная петля (в комплекте принадлежностей)
g Начало обмотки
h Г-образный изгиб
i Шов изоляционной трубки (проверьте, не осталось ли зазоров)
ОБРАТИТЕ ВНИМАНИЕ
Проверьте, полностью ли заизолирован трубопровод хладагента. Любые
открытые трубы подвержены образованию конденсата.
