18 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
77
FAA71+100BUV1B
Система кондиционирования воздуха с раздельной установкой
блоков
4P654517-1 – 2021.03

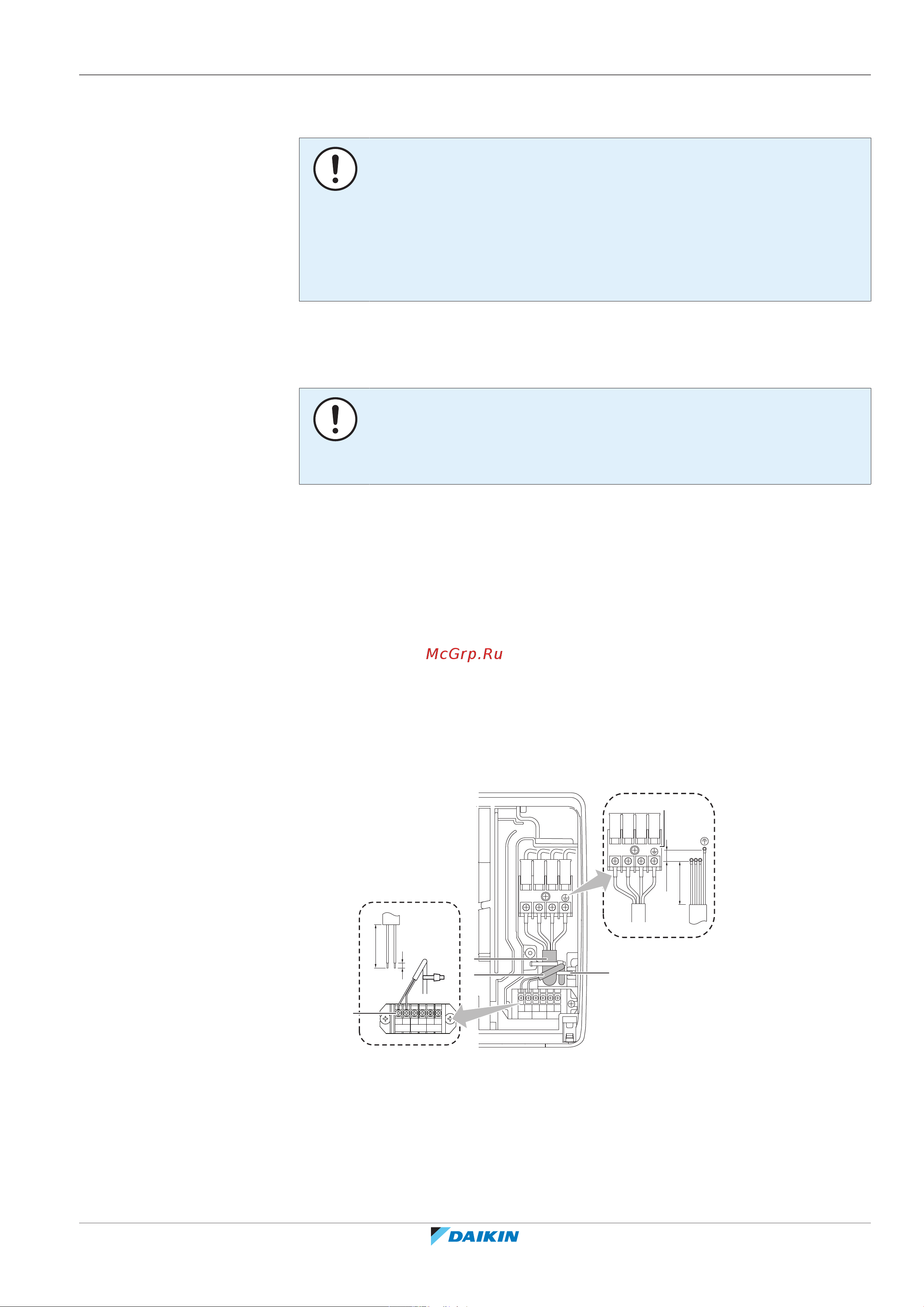

18.2 Подключение электропроводки к внутреннему блоку
ОБРАТИТЕ ВНИМАНИЕ
▪ Следите за соответствием электрической схеме (входит в комплект поставки
блока, находится за сервисной панелью).
▪ Порядок подсоединения дополнительного оборудование изложен в
руководстве по монтажу соответствующего оборудования.
▪ Проверьте, НЕ помешает ли электропроводка установить крышку для
техобслуживания на место.
Важно, чтобы электропроводка питания и электропроводка управления были
отделены друг от друга. Чтобы избежать электромагнитных помех, расстояние
между ними должно ВСЕГДА составлять не менее 50мм.
ОБРАТИТЕ ВНИМАНИЕ
Обеспечьте раздельную прокладку линий электропитания и управления.
Электропроводка управления и электропроводка питания могут пересекаться,
но НЕ должны быть проложены параллельно.
1 Снимите крышку для техобслуживания и защитную панель(см. параграф
«16.2.5Чтобы открыть сервисную крышку» [459]).
2 Кабель пользовательского интерфейса: Подсоедините кабель к
клеммной колодке (в местах, помеченных значками P1 и P2).
3 Соединительный кабель (внутренний↔наружный блоки): Проложив
кабель через монтажную раму, подсоедините его к клеммной колодке
(проследите за совпадением номеров с цифрами на наружном блоке и за
подсоединением к «земле») и закрепите кабельной стяжкой.
4 Плотно заделайте все зазоры герметиком (приобретается по месту
установки оборудования) во избежание проникновения в систему
насекомых.
5 Установите защитную панель и крышку для техобслуживания на место
(см. параграф «16.2.6Как закрыть сервисную крышку» [459]).
1
3
2
P
1
REMOTE
CNTRL
TRANSMISSION
WIRING
FORCED
OFF
T
2
P
2
F
1
F
2
T
1
1
3
2
e
70~90
10~20
R-Ctrl D III-Net
F1 F2 T1 T2P1 P2
70~90
7
b
c
d
a
a Клеммная колодка межсоединений
b Клеммная колодка для подключения пользовательского интерфейса
c Кабельная проводка межсоединений
d Кабельная проводка для подключения пользовательского интерфейса
e Малая обхватная петля (в комплекте принадлежностей)
Маршрут прокладки электропроводки:
