19 | Завершение монтажа внутреннего агрегата
Справочное руководство для монтажника и пользователя
81
FAA71+100BUV1B
Система кондиционирования воздуха с раздельной установкой
блоков
4P654517-1 – 2021.03
19 Завершение монтажа внутреннего агрегата
19.1 Чтобы зафиксировать блок на монтажной пластине
1 Уберите упаковочный материал.
2 Нажмите обеими руками на нижнюю раму блока, чтобы закрепить его на
крюках в нижней части монтажной пластины. Проследите за тем, чтобы
провода нигде НЕ пережимались и ни за что не цеплялись.
3 Нажмите обеими руками на нижний край внутреннего блока, чтобы
закрепить его на крюках монтажной пластины.
4 Закрепите внутренний блок на монтажной пластине с помощью
крепежных винтов M4×12L (2 шт. для блока класса 71 и 3шт. для блока
класса100) (входят в комплект принадлежностей).

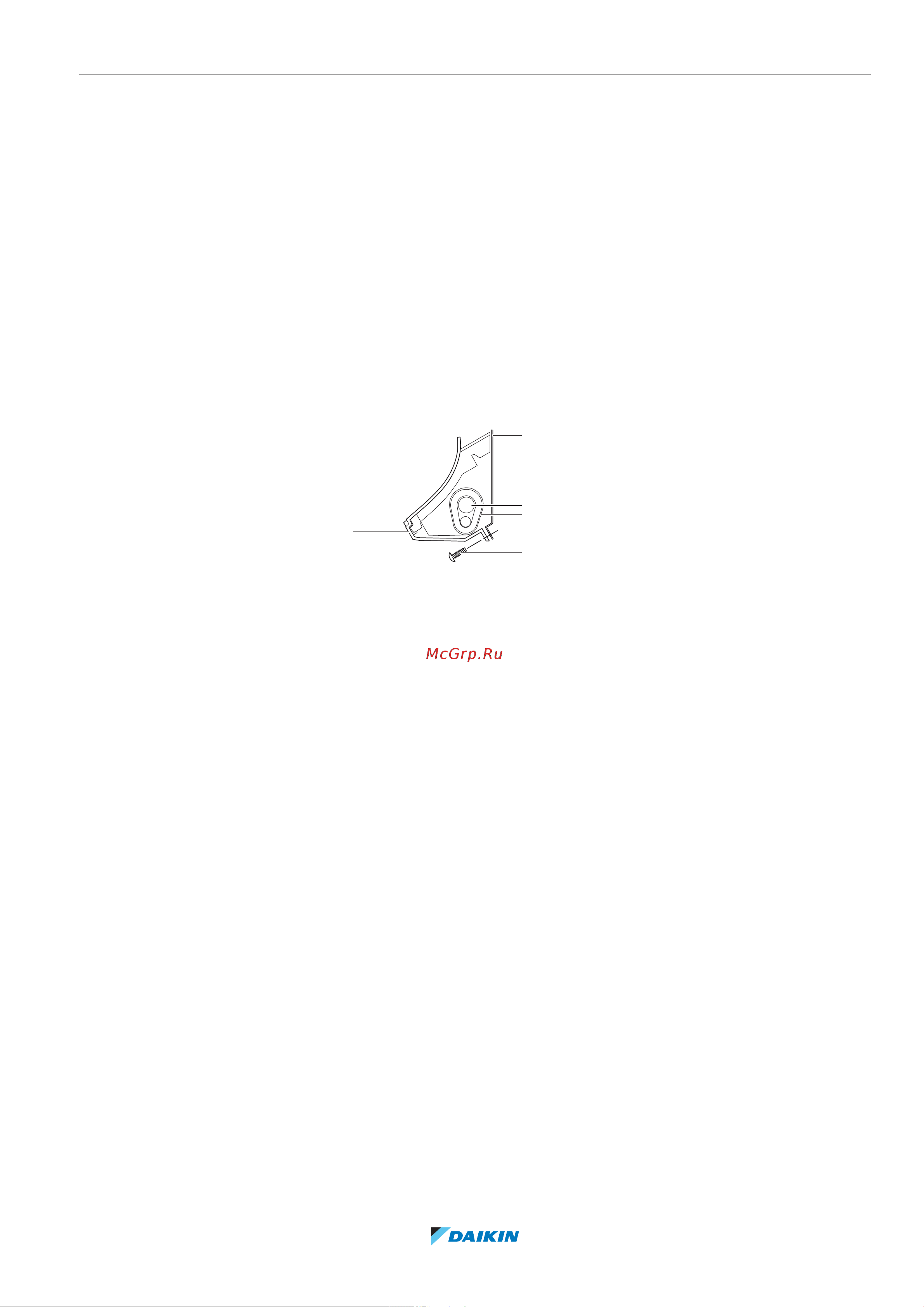

a
b
e
c
d
a Монтажная пластина (входит в комплект принадлежностей)
b Трубопровод хладагента
c Изоляционная лента
d Нижняя рама
e Винты M4×12L (в комплекте принадлежностей): 2шт. для блока класса71,
3шт. для блока класса100
5 Установите на место переднюю решетку и лицевую панель.
